Charakteristische Impedanztoleranz und warum sie sich direkt auf die Zuverlässigkeit des Busnetzwerks auswirkt

Jedes industrielle Feldbusprotokoll, das eine differenzielle symmetrische Übertragungsleitung verwendet – Systeme auf der Basis von PROFIBUS DP, DeviceNet, CANopen und RS-485 – gibt eine nominale charakteristische Impedanz für sein Kabel an, am häufigsten 120 Ω. Dieser Wert ist keine willkürliche Konvention: Er entspricht den Abschlusswiderständen an jedem Ende des Bussegments, und die Kombination aus angepasster Kabelimpedanz und Abschlusswiderstand unterdrückt Signalreflexionen, die andernfalls Datenrahmen beschädigen würden. Wenn die tatsächliche charakteristische Impedanz des Kabels vom angegebenen Wert abweicht, bilden die Abschlusswiderstände keine perfekte Impedanzanpassung mehr und Teilreflexionen wandern über den Bus zurück, was zu Rauschen bei Signalübergängen führt und die Bitfehlerraten erhöht – insbesondere bei hohen Baudraten und in der Nähe der vom Protokoll maximal zulässigen Segmentlängen.

Die charakteristische Impedanz wird durch die Geometrie des verdrillten Kabelpaars bestimmt: insbesondere durch das Verhältnis des Leiterdurchmessers zum Außendurchmesser der Isolierung und die Dielektrizitätskonstante des Isoliermaterials. Bei einem 120-Ω-Target müssen diese Parameter während der Herstellung streng kontrolliert werden. Eine Isolationswand, die 5 % dünner als nominal ist, verringert die Impedanz um etwa 3–4 Ω – eine Abweichung, die gering erscheint, aber zu messbaren Reflexionskoeffizienten bei Segmenten führen kann, die in der Nähe ihrer Nennlängengrenzen betrieben werden. In Premium-Buskabeln werden geschäumte oder zellige dielektrische Isolationsverbindungen verwendet, die die effektive Dielektrizitätskonstante im Vergleich zu Feststoffisolierungen senken, um die Zielimpedanz mit einer dünneren Isolationswand zu erreichen und so den Gesamtkabeldurchmesser zu reduzieren und gleichzeitig die elektrische Präzision beizubehalten. Kabel, die die Nennimpedanz von 120 Ω erfüllen, aber mit größeren Toleranzen hergestellt werden (±15 Ω gegenüber ±5 Ω, die bei kontrollierter Produktion erreichbar sind), weisen entlang ihrer Länge Punkt-zu-Punkt-Impedanzschwankungen auf, die nicht durch Abschlusswiderstände korrigiert werden können, und erscheinen als verteilte Reflexionsquellen über das Bussegment.

Die Impedanztoleranz ist in Standard-Kabeltestberichten selten sichtbar, in denen normalerweise nur der Gleichstromwiderstand, der Isolationswiderstand und die Kapazität gemessen werden – von denen keines direkt das charakteristische Impedanzprofil entlang der Kabellänge offenbart. Zeitbereichsreflektometrietests (TDR), bei denen ein schnell ansteigender Impuls über das Kabel gesendet und Reflexionen als Funktion der Entfernung gemessen werden, sind das geeignete Werkzeug zur Bewertung der Impedanzkonsistenz entlang eines Buskabels. Die Festlegung von TDR-Tests als Teil der Kabelabnahmekriterien – und die Anforderung der TDR-Spur als Produktionsleistung – bietet eine aussagekräftige Sicherheit der Impedanzqualität, die Widerstands- und Kapazitätsmessungen allein nicht liefern können. Anhui Zhishang Cable Technology Co., Ltd. wendet bei der Buskabelproduktion eine kontrollierte Isolationsgeometrie und eine konsistente Schlaglänge an, um eine Impedanzgleichmäßigkeit anzustreben, die einen zuverlässigen Busbetrieb bei voller Nennsegmentlänge unterstützt.

Protokollspezifische Kabelanforderungen, die bei der Beschaffung häufig übersehen werden

Verschiedene industrielle Feldbusprotokolle stellen sehr spezifische Anforderungen an den Kabelaufbau, die über die generische Bezeichnung „Shielded Twisted Pair“ hinausgehen. Durch den Kauf eines nicht qualifizierten Kabels, das nur die grundlegenden elektrischen Parameter – korrekte Impedanz, angemessene Abschirmung – erfüllt und gleichzeitig protokollspezifische Konstruktionsanforderungen fehlt, entstehen Systeme, die unter idealen Bedingungen funktionieren, sich jedoch unter der Signalbelastung und den Umgebungsbelastungen tatsächlicher Installationen verschlechtern oder ausfallen. Für die folgenden Protokollfamilien gelten jeweils verbindliche Kabelanforderungen, die bei der Spezifikation besondere Aufmerksamkeit erfordern.

Für ein PROFIBUS DP-Kabel vom Typ A ist nicht nur eine Nennimpedanz von 135–165 Ω und eine maximale Kapazität von 30 pF/m angegeben, sondern auch ein minimaler Schleifenwiderstand von 110 Ω/km – eine untere Widerstandsgrenze, die möglicherweise nicht intuitiv erscheint. Diese Untergrenze dient dazu, zu verhindern, dass zu dicke Leiter eine Übertragungsleitung mit zu geringer Dämpfungscharakteristik erzeugen, was die Abklingzeit von Reflexionen verlängern und die Signalintegrität bei hohen Baudraten verschlechtern würde. Der PROFIBUS-Standard spezifiziert außerdem eine Abdeckung der Kupfergeflechtabschirmung von mindestens 85 %, da die Abschirmung als Signalreferenzmasse für die physikalische RS-485-Schicht dient und eine unzureichende Abdeckung die Abschirmimpedanz bei Signalfrequenzen erhöht, was die Gleichtaktunterdrückung verschlechtert.

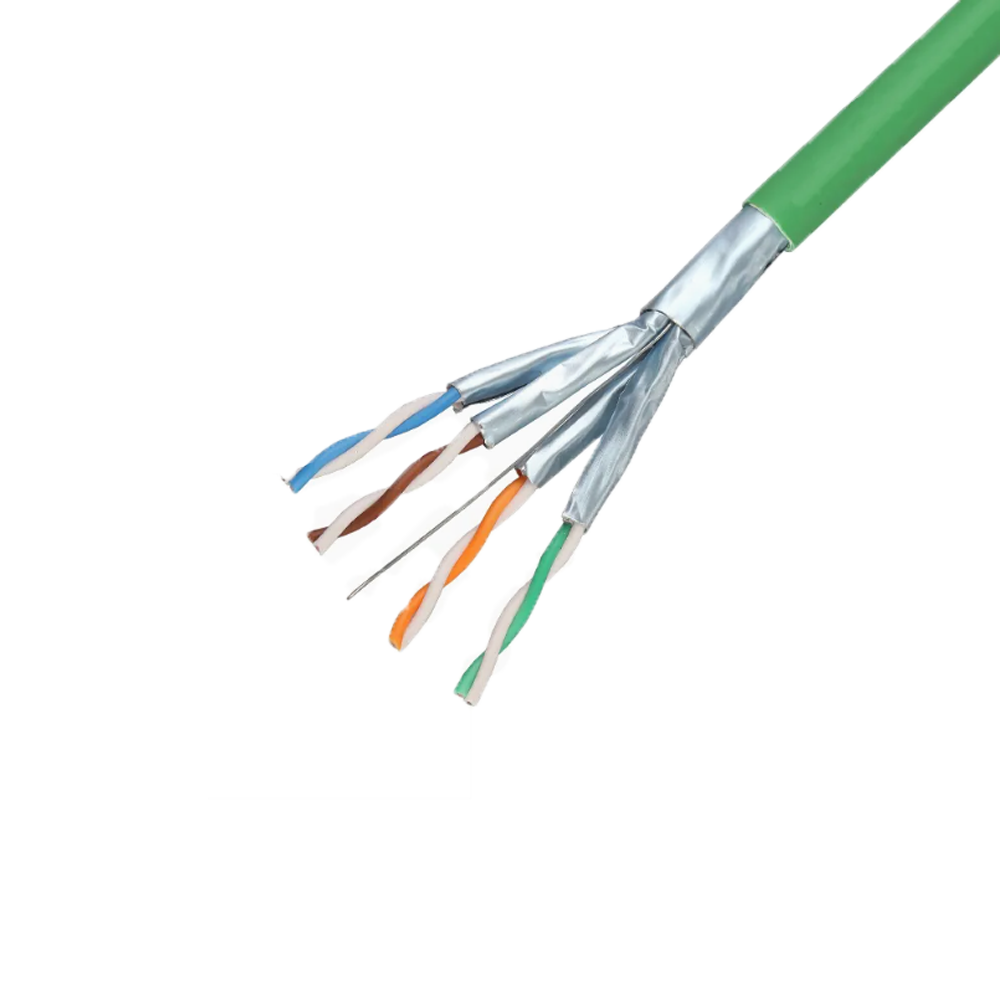

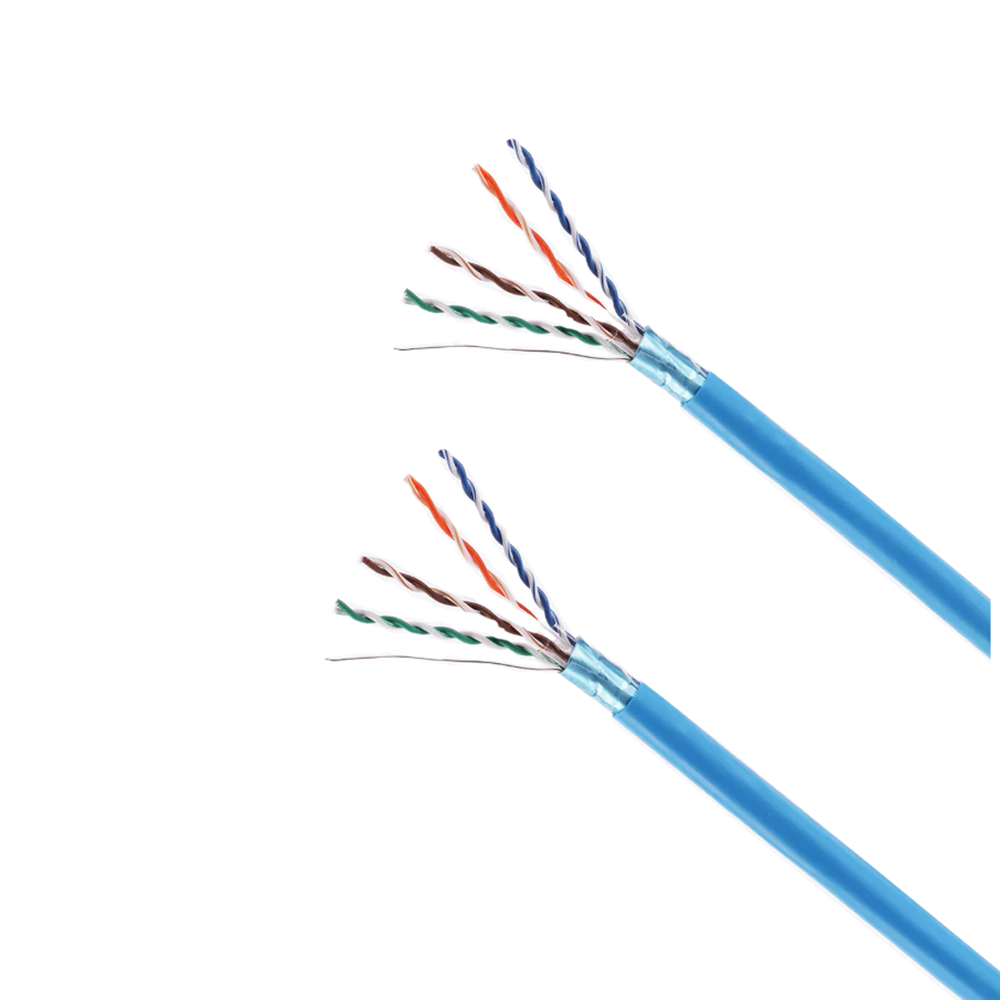

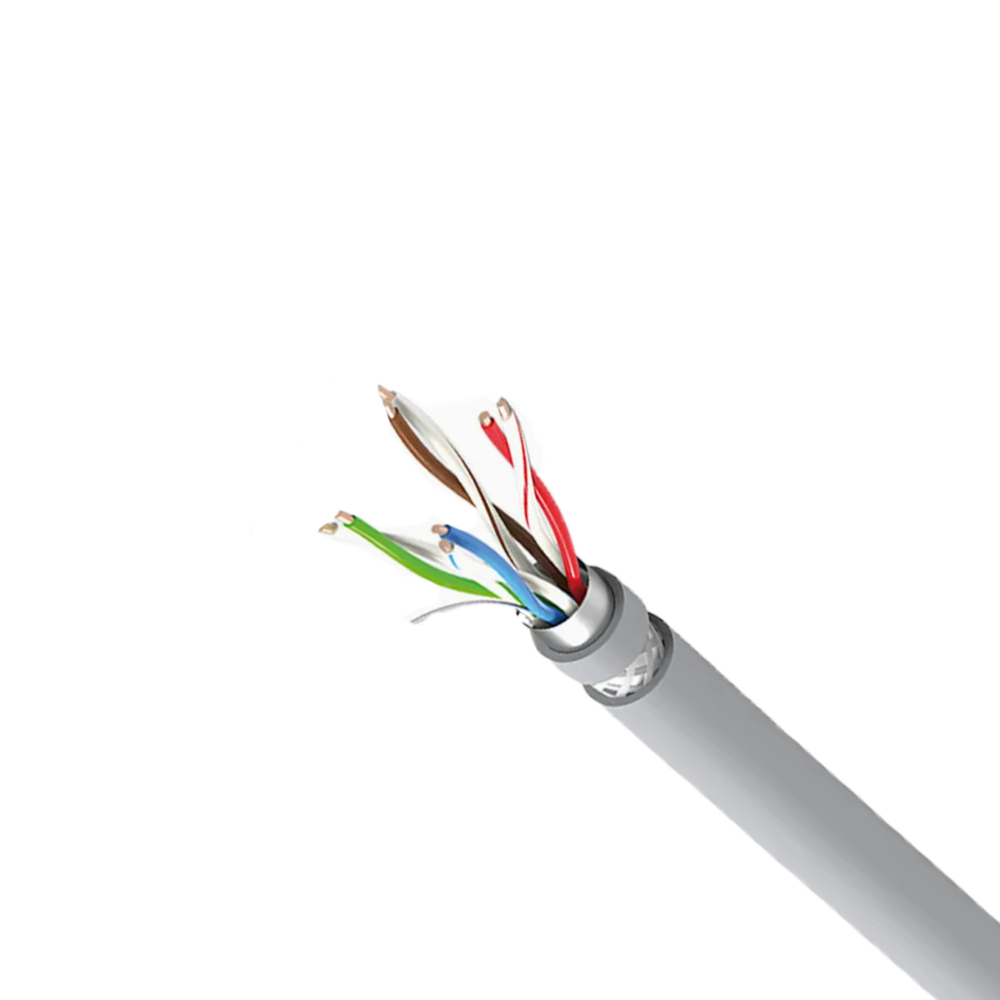

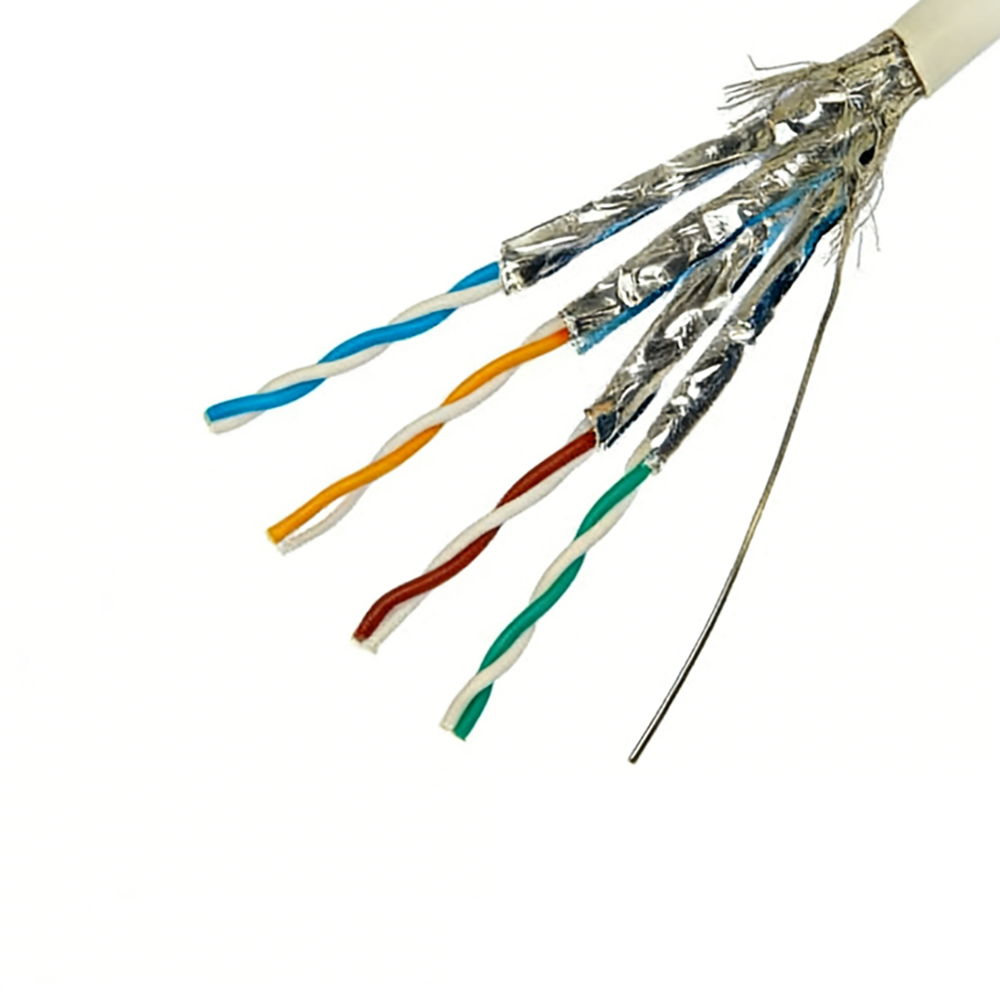

EtherCAT-, PROFINET- und industrielle Ethernet-Protokolle, die mit 100 Mbit/s oder 1 Gbit/s arbeiten, erfordern Kabel, die die elektrische Leistung der Kategorie 5e oder Kategorie 6 gemäß IEC 11801 erfüllen, jedoch über zusätzliche mechanische Qualifikationen verfügen, die Ethernet-Kabel in Büroqualität nicht bieten. Industrielle Ethernet-Kabel müssen in der Regel IEC 61156-6 (für feste Installation) oder IEC 61156-7 (für Schleppketten- und Dauerflex-Einsatz) entsprechen, die Mindestbiegeradien, Zugbelastungsfestigkeit und Robustheit gegenüber den in Produktionsumgebungen vorhandenen Industriechemikalien – Schneidflüssigkeiten, Hydrauliköl, Reinigungsmittel – festlegen. Die Verwendung eines standardmäßigen Cat5e-Kabels in Büroqualität in einer industriellen Ethernet-Anwendung erfüllt die elektrischen Spezifikationen vom ersten Tag an, verschlechtert sich jedoch schnell unter der in Fabrikumgebungen üblichen mechanischen und chemischen Belastung.

Wie die Buskabelkapazität pro Meter die maximale Segmentlänge und Knotenanzahl begrenzt

Die maximale Segmentlänge und die maximale Anzahl der in einem Feldbussegment zulässigen Knoten sind keine willkürlichen Protokollparameter – sie werden aus der Signalbelastung abgeleitet, die sich ansammelt, wenn dem Bus mehr Kabelkapazität und mehr Knoteneingangskapazitäten hinzugefügt werden. Das Verständnis dieser Beziehung ermöglicht es Systementwicklern, fundierte Entscheidungen über die Kabelauswahl zu treffen, wenn sich standardmäßige Segmentlängentabellen für ein bestimmtes Anlagenlayout als zu restriktiv erweisen oder wenn eine dichte Knotenanordnung auf einem kurzen Segment unerwartet an ihre Belastungsgrenze herankommt.

Bei RS-485-basierten Feldbusprotokollen stellt jeder an den Bus angeschlossene Knoten eine Last für den Leitungstreiber in Form einer Einheitslast dar – ursprünglich definiert als eine Eingangsimpedanz von 12 kΩ, obwohl viele moderne Transceiver Teillasten von 1/4 oder 1/8 aufweisen, was mehr Knoten pro Segment ermöglicht. Die Kabelkapazität wirkt als verteilte Last entlang des Segments: Bei 12 Mbit/s gibt PROFIBUS DP eine maximale Segmentkapazität von 30 nF an, was bei Verwendung eines 30 pF/m-Kabels einer maximalen Kabellänge von 100 Metern entspricht. Das gleiche Budget von 30 nF bei einem Kabel mit einer Kapazität von 50 pF/m begrenzt das Segment auf nur 60 Meter. Das bedeutet, dass der Kauf eines Kabels mit niedrigerer Spezifikation, das Kosten pro Meter spart, das erreichbare Systemlayout direkt reduzieren kann, was möglicherweise zusätzliche Repeater oder Segmentaufteilungen erfordert, die weit mehr kosten als die Kabeleinsparungen.

Die Kabelkapazität wird physikalisch durch dieselben geometrischen Faktoren bestimmt, die die charakteristische Impedanz steuern – Leiterdurchmesser, Isolationswandstärke und Dielektrizitätskonstante. Ein für niedrige Kapazität optimiertes Kabel verwendet typischerweise eine dicke Isolierung mit einem Schaum oder einer Zellverbindung mit niedriger Dielektrizitätskonstante, die gleichzeitig die von PROFIBUS spezifizierten hohen charakteristischen Impedanzwerte (135–165 Ω) erreicht. Diese beiden Eigenschaften – niedrige Kapazität und hohe Impedanz – sind geometrisch konsistent und werden durch die gleichen Designentscheidungen erreicht, weshalb hochwertige Buskabel beide Anforderungen gleichzeitig erfüllen können, während preisgünstige Kabel, die die Impedanz erfüllen, ohne die Kapazität zu steuern (oder umgekehrt), Installationsbeschränkungen schaffen, die erst sichtbar werden, wenn das Netzwerk in voller Größe in Betrieb genommen wird. Zhishang Cable stellt Buskabel her, bei denen beide Parameter als primäre Spezifikationen gesteuert werden, wodurch dem Systementwickler der volle Spielraum über die Segmentlänge zur Verfügung steht, den das Protokoll zulässt.

Kontinuierlich flexible Buskabelkonstruktion für Roboter- und Bewegungsachsenanwendungen

Industrielles Buskabel An Roboterarmen, Sieben-Achsen-Kollaborationsrobotern, linearen Transfersystemen und Werkzeugmaschinenachsen installierte Systeme unterliegen mechanischen Anforderungen, die sich grundsätzlich von denen bei fest installierter Schalttafelverkabelung unterscheiden. Ein Roboterarm, der im Dreischichtbetrieb 60 Zyklen pro Minute durchführt, sammelt etwa 100.000 Flex-Zyklen pro Tag – also 25 Millionen Zyklen über einen Zeitraum von einem Jahr. Bei diesen Zyklenzahlen wird jedes Element der Kabelkonstruktion, das nicht speziell für dynamisches Biegen ausgelegt ist, zu einer potenziellen Fehlerquelle: Leiterdrahtbrüche, Abschirmgeflechtbrüche, Isolationsrisse an Biegepunkten und Mantelablösung von darunter liegenden Elementen werden allesamt zu realistischen Fehlermodi innerhalb der erwarteten Lebensdauer des Kabels, wenn standardmäßige Festinstallationskabel verwendet werden.

Die Konstruktion von kontinuierlich flexiblen Buskabeln berücksichtigt jeden Fehlermodus durch spezifische Designentscheidungen. Die Leiter verwenden die beste verfügbare Verseilungsklasse (Klasse 6 gemäß IEC 60228 oder gleichwertig) mit Einzeldrahtdurchmessern von nur 0,04 bis 0,06 mm für Leiter mit kleinem Querschnitt. Die feinen Drähte verteilen die Biegespannung so, dass kein einzelner Draht während der angegebenen Mindestbiegeradiuszyklen des Kabels über seine Elastizitätsgrenze hinaus belastet wird. Die Paarverdrillung wird mit einer optimierten Schlaglänge angewendet, die weder zu kurz (was dazu führen würde, dass sich die Außenleiter beim Biegen zusammenziehen und brechen) noch zu lang ist (was dazu führen würde, dass sich die Paargeometrie beim Biegen verzerrt und die Impedanz am Biegepunkt ändert). Bei der Gesamtabschirmung, wenn es sich um ein Geflecht handelt, handelt es sich um ein Feindrahtgeflecht mit einem Webwinkel und einer Abdeckung, die speziell berechnet wurden, um die Kontinuität und den Abdeckungsprozentsatz über die Anzahl der Biegezyklen hinweg aufrechtzuerhalten – eine Abschirmung, die für die statische Installation konzipiert ist, führt innerhalb eines Bruchteils der für Roboteranwendungen erforderlichen Biegelebensdauer zu offenen Schaltkreisen in einzelnen Geflechtdrähten.

Bei der Auswahl des Mantelmaterials bei dauerflexiblen Buskabeln kommt es nicht nur auf die Wahl einer flexiblen Verbindung an – der Mantel muss auch den zylindrischen Querschnitt des Kabels durch wiederholtes Biegen ohne Ovalisierung beibehalten, was die dielektrische Geometrie verändern und die charakteristische Impedanz des Kabels von ihrem Nennwert weg verschieben würde. PUR-Ummantelungen (Polyurethan) sind die bevorzugte Wahl für die meisten Dauerflex-Buskabelanwendungen: PUR kombiniert eine hohe Abriebfestigkeit mit einer konsistenten elastischen Erholung nach der Verformung, was bedeutet, dass das Kabel nach jedem Biegezyklus zu seinem ursprünglichen Querschnitt zurückkehrt, anstatt sich zunehmend in Richtung eines ovalen Profils zu verformen. Die Beständigkeit von PUR gegenüber Hydraulikölen, Schneidflüssigkeiten und industriellen Reinigungsmitteln, die in Werkzeugmaschinenumgebungen allgegenwärtig sind, ist ein zusätzlicher Vorteil gegenüber TPE-Manteln, die eine vergleichbare Flexibilität, aber eine geringere chemische Beständigkeit gegenüber aromatischen und aliphatischen Kohlenwasserstoffen bieten, die häufig in Maschinenschmiermitteln vorkommen.

Konstruktionselemente, die kontinuierlich flexible Buskabel von fest installierten Buskabeln unterscheiden

• Leiterverseilungsklasse: Feindrahtverseilung der Klasse 6 (IEC 60228) im Vergleich zu Klasse 2 oder Klasse 5; Feinere Litzen verteilen die Biegespannung und verlängern die Ermüdungslebensdauer um eine Größenordnung oder mehr bei dem dynamischen Nennbiegeradius des Kabels.
• Optimierte Paarschlaglänge: Kontrolliert, um eine Impedanzverschiebung beim Biegen zu verhindern; Eine zu kurze Länge führt zu einer übermäßigen Spannung des Leiters am inneren Biegeradius, eine zu lange Länge führt zu einer Verzerrung der Paargeometrie.
• Feindraht-Geflechtschirm: Gewebt aus Drähten mit einem Durchmesser von weniger als 0,10 mm und einem berechneten Flechtwinkel, der den Abdeckungsprozentsatz über die Nennzahl der Biegezyklen hinweg beibehält, ohne dass einzelne Drähte brechen.
• PUR-Außenmantel: Bietet eine elastische Querschnittserholung nach dem Biegen und verhindert eine fortschreitende Ovalisierung, die zu einer Verschiebung der charakteristischen Impedanz führen würde; auch beständig gegen Öle und Industriechemikalien.
• Trennung der nicht klebenden Elemente: Füllstoffe und Bindemittel zwischen Kabelelementen müssen eine relative Bewegung beim Biegen ermöglichen; Verbundkonstruktionen, die ein Verrutschen zwischen den Elementen verhindern, erzeugen Scherspannungen, die die inneren Elemente an der Biegestelle brechen.
