Wie sich die Signalintegrität in Hochgeschwindigkeits-Computerkabeln verschlechtert und welche Konstruktionsparameter sie steuern

In Höchstleistung Computerkabel Beim Betrieb mit Datenraten im Multi-Gigabit-Bereich ist die Signalintegrität keine einzelne messbare Eigenschaft, sondern das Gesamtergebnis von vier voneinander abhängigen Verschlechterungsmechanismen – Dämpfung, Reflexion, Übersprechen und Modusumwandlung –, die jeweils durch spezifische Konstruktionsparameter in der Herstellungsphase gesteuert werden. Wenn Ingenieure verstehen, wie die einzelnen Mechanismen entstehen, können sie erkennen, welche Merkmale der Kabelkonstruktion für eine bestimmte Datenrate wirklich wichtig sind und welche Marketingunterschiede ohne funktionale Bedeutung bei der Zielfrequenz sind.

Die Dämpfung steigt mit der Frequenz aufgrund des Skin-Effekts in den Leitern und des dielektrischen Verlusts in der Isolierung, wie in der Einfügedämpfungsspezifikation des Kabels beschrieben. Bei 10 Gbit/s (ca. 5 GHz Nyquist-Frequenz für NRZ-Signalisierung) wird der Einfügungsverlust über ein 1-Meter-Kabel durch dielektrische Verluste dominiert, wenn keine geschäumte Polyethylenisolierung verwendet wird – festes PE hat einen Verlustfaktor von ungefähr 0,0002, während PVC einen 250-mal höheren Verlustfaktor aufweist. Bei Kabeln, die für den Betrieb mit 25 Gbit/s oder mehr vorgesehen sind, wird der Schaumanteil des Isolierdielektrikums zu einem kritischen Herstellungsparameter: Jede 10-prozentige Erhöhung des Schaumhohlraumanteils verringert die effektive Dielektrizitätskonstante um etwa 0,08 und verringert den Verlustfaktor proportional, wodurch die nutzbare Kabellänge bei einer bestimmten Datenrate erheblich verlängert wird.

Reflexionen entstehen an Impedanzdiskontinuitäten – an jedem Punkt entlang des Kabels, an dem die charakteristische Impedanz von ihrem Nennwert abweicht. Die Hauptursache für Impedanzschwankungen bei der Herstellung ist die Isolationsexzentrizität: Wenn die Isolationswand auf einer Seite des Leiters dicker ist als auf der anderen, variiert die lokale charakteristische Impedanz, wenn sich das Leiterpaar durch seine Verdrillung dreht. Dies führt zu periodischen Impedanzschwankungen bei der Schlagfrequenz der Verdrillung, die strukturelle Rückflussdämpfungsspitzen bei bestimmten Frequenzen erzeugen, die den Harmonischen der Schlaglänge entsprechen. Ein Kabel mit 15 mm Twist-Lay-Länge erzeugt eine strukturelle Rückflussdämpfungsresonanz bei etwa 10 GHz – direkt im Betriebsband von 10GBase-T- und PCIe-Gen-4-Anwendungen. Die Kontrolle der Isolationsexzentrizität auf unter ±5 % der Nennwandstärke durch präzises Düsendesign und Schmelzdruckstabilisierung im Extrusionsprozess ist die fertigungstechnische Gegenmaßnahme gegen strukturelle Rückflussverluste.

Generationen von USB-Kabeln und die technischen Änderungen, die bei jeder Leistungssteigerung erforderlich sind

Jede USB-Generation erforderte grundlegende Änderungen in der Kabelkonstruktion – nicht nur engere Toleranzen beim gleichen Design. Der Übergang von USB 2.0 zu USB4 bedeutet eine 1.000-fache Steigerung der Datenrate (480 Mbit/s auf 40 Gbit/s), und die an beiden Enden dieses Bereichs erforderlichen Kabelkonstruktionen haben bis auf das Leitermaterial fast keine gemeinsamen Designmerkmale.

Besondere Aufmerksamkeit verdient die passive Längenbeschränkung für USB4 Gen 3×2-Kabel (40 Gbit/s). Bei der passiven Grenze von 0,8 Metern handelt es sich nicht um eine Sicherheitsspezifikation, sondern um eine Signalintegritätsgrenze: Über diese Länge hinaus summieren sich Einfügungsdämpfung und Versatz zwischen Paaren auf ein Niveau, das die Ausgleichsfähigkeit des Empfängers übersteigt. Kabelhersteller, die die passive Reichweite auf über 0,8 Meter bei 40 Gbit/s erweitern, müssen aktive Re-Timer- oder lineare Equalizer-ICs in die Kabelbaugruppe einbetten – normalerweise in einem oder beiden Steckergehäusen –, die die frequenzabhängige Dämpfung des Kabels kompensieren. Diese aktiven Elemente erhöhen die Kosten, benötigen Strom (über den USB-Stromversorgungsbus bezogen), erzeugen Wärme, die innerhalb des Steckergehäuses abgeführt werden muss, und führen zu Latenz. Ein Kabel mit der Bezeichnung „USB4 40 Gbit/s 2 Meter“, das seine aktiven Komponenten nicht preisgibt oder im angeschlossenen Zustand keinen Strom aus VBUS bezieht, sollte mit Skepsis betrachtet werden, da eine passive Leistung von 40 Gbit/s bei 2 Metern mit keiner derzeit verfügbaren Kombination aus Leiter und Isoliermaterial erreichbar ist.

Intra-Pair- und Inter-Pair-Skew: Warum Zeitfehler in Differentialpaaren die maximale Datenrate begrenzen

Skew ist der zeitliche Unterschied zwischen Signalen, die gleichzeitig und bei hoher Leistung eintreffen sollten Computerkabel Es manifestiert sich auf zwei Ebenen – innerhalb eines Differentialpaars (Intra-Paar-Skew) und zwischen verschiedenen Paaren (Inter-Paar-Skew). Beide Typen verschlechtern die Signalintegrität, allerdings durch unterschiedliche Mechanismen, und jeder wird durch unterschiedliche Herstellungsparameter gesteuert.

Der Intra-Paar-Versatz – der Unterschied in der Ausbreitungsverzögerung zwischen den Leitern „ “ und „–“ eines einzelnen Differentialpaars – entsteht hauptsächlich aus der geometrischen Asymmetrie zwischen den beiden Leitern. Wenn ein Leiter in einem Paar einen geringfügig größeren Durchmesser hat, eine etwas dickere Isolationswand hat oder systematisch näher an der Kabelmitte positioniert ist als sein Partner, erfährt er eine etwas andere Ausbreitungsgeschwindigkeit als sein Partner. Die Ausbreitungsgeschwindigkeit in einem Kabel beträgt v = c/√(εeff), wobei εeff die effektive Dielektrizitätskonstante der den Leiter umgebenden Isolierung ist – jede Asymmetrie in der dielektrischen Umgebung zwischen den beiden Leitern eines Paares erzeugt einen Unterschied in der Ausbreitungsgeschwindigkeit und damit einen Versatz innerhalb des Paares. Bei 40 Gbit/s (25 ps UI für NRZ-Signalisierung) belegt sogar 1 ps/m an Intra-Paar-Versatz, der sich über ein 1-Meter-Kabel ansammelt, 4 % des Einheitsintervalls, sodass der Takt- und Datenwiederherstellungsschaltung des Empfängers nur sehr wenig Spielraum bleibt, um die eingehenden Daten korrekt abzutasten. Die USB4 Gen 3×2-Spezifikation begrenzt den Intra-Paar-Versatz auf 3 ps/m, was eine Anpassung des Leiterdurchmessers innerhalb von ±0,5 % und eine Exzentrizität der Isolationswand unter ±3 % über die gesamte Kabellänge erfordert.

Inter-Pair-Skew – der Unterschied in der Ausbreitungsverzögerung zwischen separaten Paaren, die verwandte Signale übertragen – wird bei Protokollen, die mehrere Lanes parallel verwenden, wie PCIe, HDMI 2.1 und DisplayPort 2.0, von entscheidender Bedeutung. Bei diesen Protokollen wird ein mehrspuriges Datenwort auf Paare aufgeteilt, und der empfangende Chip muss alle Spuren ausrichten, um die Originaldaten wiederherzustellen. Der Empfänger verwendet Spur-zu-Lane-Versatzkompensationsschaltkreise, um den Versatz zwischen Paaren zu kompensieren. Diese Kompensation hat jedoch einen endlichen Bereich – typischerweise 20–64 UI für PCIe Gen 5-Empfänger. Wenn der Versatz zwischen Paaren in der Kabelbaugruppe den Kompensationsbereich des Empfängers überschreitet, kann die Verbindung nicht hergestellt werden, selbst wenn jede einzelne Spur eine akzeptable Signalqualität aufweist. Der Versatz zwischen Paaren wird in erster Linie durch die Anpassung der elektrischen Länge aller Datenpaare innerhalb des Kabels gesteuert. Dadurch wird sichergestellt, dass jedes Paar die gleiche effektive Dielektrizitätskonstante und physikalische Pfadlänge aufweist. Dies wird durch angepasste Schlaglängen, eine angepasste Dielektrizitätskonstante der Isolierung über alle Paare (erfordert eine gleichbleibende Viskosität der Isoliermasse während der Extrusion) und eine längenangepasste Paarführung innerhalb der Kabelbaugruppe erreicht.

Aktive optische Kabeltechnologie: Wann und warum Kupfer-Computerkabel an ihre physikalischen Grenzen stoßen

Hochleistungs-Computerkabel auf Kupferbasis unterliegen einer grundlegenden physikalischen Einschränkung: Mit steigenden Datenraten nehmen der Skin-Effekt und der dielektrische Verlust proportional zu, wodurch sich die maximale passive Kabellänge verringert, die eine bestimmte Datenrate unterstützen kann. Bei 100 Gbit/s und mehr wird diese Einschränkung zu einer praktischen Einschränkung bei Kabellängen, die für die Rack-Verkabelung im Rechenzentrum (3–5 Meter) und Rack-übergreifende Verbindungen (10–30 Meter) relevant sind. Aktive optische Kabel (AOC) – die an beiden Enden standardmäßige elektrische Kupferschnittstellen verwenden, das Signal jedoch innerhalb des Steckergehäuses für die Übertragung über Glasfaser in ein optisches Signal umwandeln – umgehen diese Einschränkung, indem sie ein Übertragungsmedium (Licht in Glasfaser) mit vernachlässigbarer Dämpfung pro Meter bei Entfernungen von Rechenzentren verwenden.

Die optisch-elektrische Umwandlung in einem AOC erfolgt am VCSEL-Treiber-IC (Vertical-Cavity Surface Emitting Laser) im Sendeanschluss und am Fotodetektor im Empfangsanschluss. Das Kupferkabel zwischen dem Geräteanschluss und dem VCSEL-Treiber ist typischerweise weniger als 10–15 mm lang – kurz genug, dass Kupferverluste unabhängig von der Datenrate vernachlässigbar sind. Diese Architektur ermöglicht es AOCs, dem Host-Gerät eine standardmäßige elektrische Schnittstelle (SFP, QSFP28, QSFP-DD oder andere Formfaktoren) bereitzustellen und gleichzeitig die effektive Verbindungslänge je nach Fasertyp und optischer Wellenlänge transparent auf 50–100 Meter oder mehr zu erweitern. Aus Sicht des Host-Geräts ist das AOC nicht von einem passiven Kupfer-Direct-Attach-Kabel (DAC) zu unterscheiden – es sind keine Treiberkonfiguration oder Verbindungsschichtänderungen erforderlich.

Die Kompromisse, die die Wahl zwischen passivem Kupfer-DAC, aktivem Kupferkabel und AOC in Rechenzentrumsanwendungen bestimmen, lassen sich in drei Schlüsseldimensionen zusammenfassen:

• Längenbereich: Passiver Kupfer-DAC ist optimal für 0–3 Meter bei 100 Gbit/s und 0–1 Meter bei 400 Gbit/s. Aktive Kupferkabel erweitern die passive Reichweite auf 5–7 Meter bei 100 Gbit/s. AOC unterstützt 1–100 Meter (und bis zu 300 Meter mit Singlemode-Glasfaser) und ist damit die einzig praktikable Option für Cross-Aisle- und Inter-Rack-Verbindungen mit 400 Gbit/s und mehr.
• Stromverbrauch: Passiver Kupfer-DAC verbraucht keinen Strom in der Kabelbaugruppe selbst (nur am Transceiver). Aktives Kupfer verbraucht in der im Kabel eingebetteten Elektronik 0,5–1,5 W pro Ende. AOC verbraucht 1,0–3,0 W pro Ende in den VCSEL-Treiber- und Fotodetektorschaltungen. In einem Rechenzentrum mit 10.000 aktiven Verbindungen kann der Leistungsunterschied zwischen passivem DAC und AOC eine zusätzliche Wärmelast von 20–30 kW darstellen, die Kühlkapazität erfordert.
• Reparierbarkeit und Flexibilität: Passive Kupfer-DACs können vor Ort neu terminiert werden, wenn ein Stecker beschädigt ist; Das Kabel selbst enthält keine Komponenten, die unabhängig von physischen Schäden ausfallen können. AOC-Baugruppen sind nicht reparierbar – ein ausgefallener VCSEL, Treiber-IC oder Glasfaserspleiß erfordert den Austausch der gesamten Kabelbaugruppe. AOC-Kabel sind außerdem anfälliger für Biegeradiusverletzungen als Kupferkabel, da die Grenzwerte für den Biegeradius der Fasern (typischerweise 30 mm für OM3/OM4-Multimode-Fasern) enger sind als bei Kupfer-Computerkabeln.

PCIe-Kabelspezifikationen von Gen 3 bis Gen 6: Was sich zwischen den Generationen ändert und warum

PCI Express hat sich über sechs Generationen weiterentwickelt, wobei sich die Datenrate bei jedem Schritt verdoppelte, und bei jedem Generationswechsel waren Änderungen an der Kabelkonstruktion erforderlich, um die Signalintegrität innerhalb der Konformitätsmarge der Spezifikation aufrechtzuerhalten. Im Gegensatz zu Netzwerkkabeln, bei denen das Kabel das primäre Signalübertragungsmedium darstellt, verbinden PCIe-Kabel Erweiterungssteckplätze oder Zusatzkarten, bei denen das Kabel ein Segment eines längeren Kanals einschließlich PCB-Leiterbahnen, Anschlüssen und Durchkontaktierungen darstellt – wodurch das Einfügedämpfungsbudget des Kabels nur einen Bruchteil des gesamten Kanalbudgets ausmacht.

PCIe Gen 3 (8 GT/s pro Spur) spezifizierte eine Gesamtkanaleinfügungsdämpfungsgrenze von 20 dB bei 4 GHz (die Nyquist-Frequenz für 8 GT/s NRZ-Signalisierung). Für ein Kabelsegment innerhalb dieses Kanals beträgt eine praktische Zuordnung 8–10 dB, was Kabellängen von 1–2 Metern mit einer durchdachten foliengeschirmten Twisted-Pair-Konstruktion mit solider PE-Isolierung ermöglicht. Das bei Gen 3 eingeführte Kodierungsschema (128b/130b) verbesserte die Kodierungseffizienz, veränderte jedoch nicht die Nyquist-Frequenz im Verhältnis zur Zeilenrate.

PCIe Gen 4 (16 GT/s) verdoppelte die Nyquist-Frequenz auf 8 GHz, wodurch sich die Einfügedämpfung bei gleicher Kabellänge ungefähr verdoppelte, da sowohl der Leiter-Skin-Effekt-Verlust (proportional zu √f) als auch der dielektrische Verlust (proportional zu f) zunahmen. Um die Einfügungsdämpfung des Kabelsegments innerhalb der reduzierten Zuteilung zu halten, wurde eine geschäumte PE-Isolierung für Kabel mit einer Länge von mehr als 0,5 Metern bei Gen 4 praktisch obligatorisch, da festes PE bei 8 GHz eine um 15–20 % höhere Einfügungsdämpfung erzeugt als eine entsprechende geschäumte PE-Konstruktion. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) hat die Anforderungen an die Kabeleinfügungsdämpfung so weit erhöht, dass PCIe SIG die OCuLink- und PCIe-Kabelspezifikation v2.0 veröffentlicht hat, die die Anforderungen an aktive Kabel definiert und anerkennt, dass passive Kabellängen von mehr als 1 Meter bei 32 GT/s eine integrierte Signalkonditionierung erfordern, um die Einhaltung sicherzustellen.

PCIe Gen 6 führte anstelle von NRZ die PAM4-Kodierung (4-stufige Pulsamplitudenmodulation) ein, wodurch die erforderliche Nyquist-Frequenz für eine bestimmte Datenrate halbiert wurde (64 GT/s mit PAM4 haben den gleichen Nyquist von 16 GHz wie 32 GT/s NRZ). Durch diese Codierungsänderung wurden die Anforderungen an die Einfügungsdämpfung des Kabels teilweise gemindert, es wurden jedoch Anforderungen an die Linearität eingeführt: PAM4 verwendet vier statt zwei Signalpegel, und die Nichtlinearität im Frequenzgang des Kabels führt dazu, dass die Augenhöhen bei verschiedenen Signalpegeln ungleich sind, was den Rauschabstand für die inneren Augenöffnungen verringert. Hochleistungs-Computerkabel für PCIe Gen 6 müssen daher nicht nur Grenzwerte für die Einfügungsdämpfung einhalten, sondern auch Grenzwerte für Gruppenverzögerungsschwankungen (die Frequenzabhängigkeit der Signalausbreitungsgeschwindigkeit), die zu Amplituden-Phasen-Verzerrungen führen, die die PAM4-Leistung unverhältnismäßig beeinträchtigen.

Leitermaterialoptionen für Hochgeschwindigkeits-Computerkabel: Kupferbeschichtetes Aluminium und versilbertes Kupfer im Vergleich

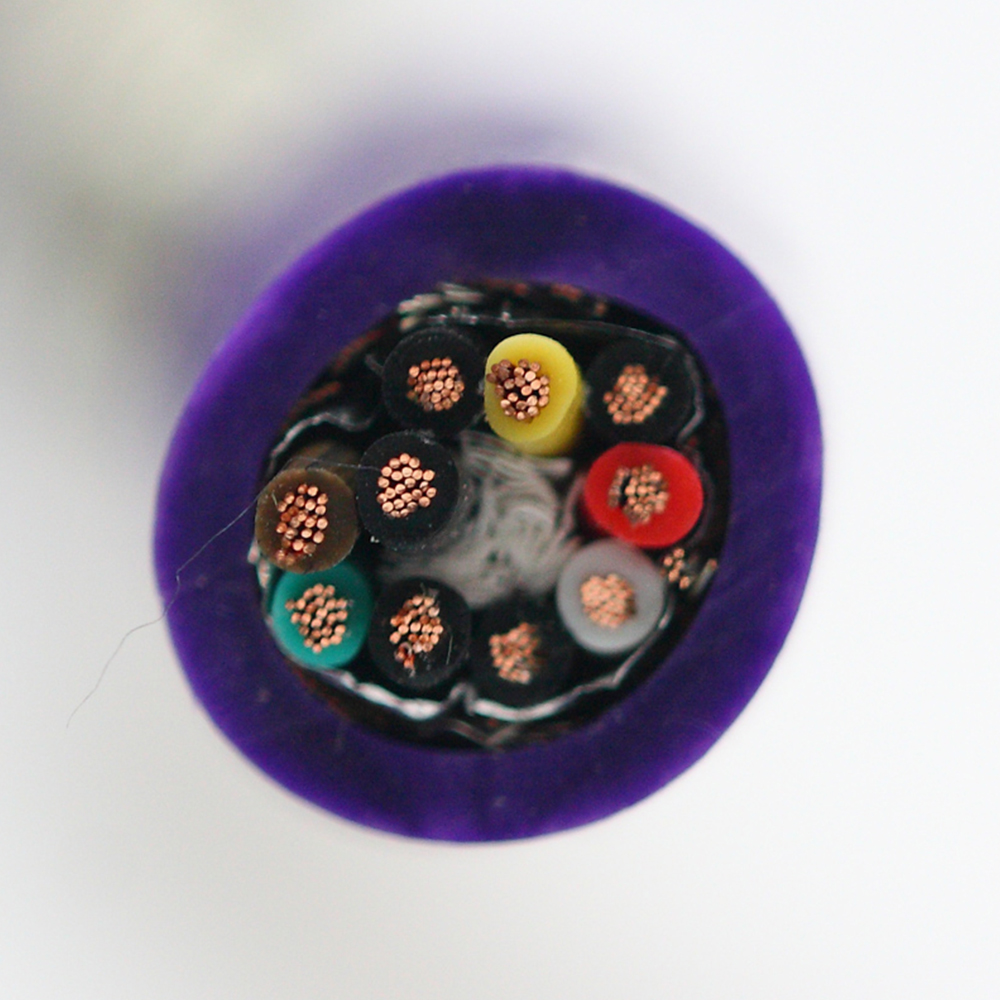

Das Leitermaterial in einem Hochleistungs-Computerkabel ist eine differenziertere Spezifikation, als es den Anschein hat. Kupfer ist die universelle Basis, aber zwei modifizierte Leiterkonstruktionen – kupferkaschiertes Aluminium (CCA) und versilbertes Kupfer (SPC) – werden in bestimmten Kontexten verwendet, und ihre Leistungskompromisse werden in der allgemeinen Beschaffungspraxis kaum verstanden.

Kupferkaschiertes Aluminium (CCA)

CCA-Leiter bestehen aus einem Aluminiumkern, der mit einer dünnen Außenschicht aus Kupfer ummantelt ist. Die Dicke der Kupferschicht beträgt typischerweise 10–15 % des Leiterradius. CCA bietet im Vergleich zu massivem Kupfer eine erhebliche Gewichts- und Kostenreduzierung – die Aluminiumdichte beträgt 2,7 g/cm³ gegenüber 8,9 g/cm³ bei Kupfer, sodass CCA-Leiter pro Längeneinheit etwa 40–45 % leichter sind. Bei hohen Frequenzen, bei denen der Skin-Effekt den Strom auf die Leiteroberfläche beschränkt, verhält sich CCA im Wesentlichen genauso wie massives Kupfer: Die Skin-Tiefe bei 1 GHz in Kupfer beträgt etwa 2 μm, was weitaus geringer ist als die Dicke der Kupferummantelung in praktischen CCA-Leitern. Aus diesem Grund ist CCA technisch akzeptabel für Hochfrequenzsignalleiter, bei denen die Stromdichte in der Kupfermantelschicht konzentriert ist. Die Einschränkung von CCA ergibt sich bei Gleichstrom- und Niederfrequenzanwendungen, bei denen der Strom den gesamten Leiterquerschnitt durchdringt: Die Leitfähigkeit von Aluminium beträgt etwa 61 % der von Kupfer, sodass CCA-Leiter einen deutlich höheren Gleichstromwiderstand aufweisen als massives Kupfer mit demselben Durchmesser. Für die Stromleiter innerhalb eines Computerkabels (USB VBUS, PCIe-Hilfsstrom) bedeutet ein höherer Gleichstromwiderstand einen größeren Spannungsabfall und eine höhere I²R-Erwärmung bei Nennstrom – wodurch massives Kupfer für Stromleiter im selben Kabel vorzuziehen ist, wo CCA-Datenleiter akzeptabel sein könnten.

Versilbertes Kupfer (SPC)

Silber hat eine etwas höhere Leitfähigkeit als Kupfer (6,30 × 10⁷ S/m gegenüber 5,96 × 10⁷ S/m) und seine überlegenen Oberflächeneigenschaften – Silberoxid ist im Gegensatz zu Kupferoxid leitfähig – machen die Versilberung bei sehr hohen Frequenzen vorteilhaft, wenn Strom in einer extrem dünnen Oberflächenschicht fließt. Der primäre praktische Vorteil der Versilberung in Hochfrequenz-Computerkabeln ist nicht die geringfügige Verbesserung der Leitfähigkeit, sondern die Verhinderung der Kupferoxidbildung auf der Leiteroberfläche. Kupferoxid ist ein Halbleiter mit viel geringerer Leitfähigkeit als metallisches Kupfer; Mit fortschreitender Oxidation der Leiteroberfläche steigt der effektive Oberflächenwiderstand über den aus der Gesamtleitfähigkeit des Kupfers vorhergesagten Wert an, was zu höheren Einfügedämpfungen führt, als für das Kabel angegeben. Die Versilberung sorgt durch die Bereitstellung einer oxidationsbeständigen Oberflächenschicht dafür, dass der Oberflächenwiderstand des Leiters während der gesamten Lebensdauer des Kabels auf dem Designwert bleibt. Dieser Vorteil ist am bedeutendsten bei Kabeln, die vor der Verwendung über einen längeren Zeitraum gelagert werden oder in feuchten oder leicht korrosiven Umgebungen betrieben werden. Bei Kabeln, die unmittelbar nach der Herstellung in sauberen Umgebungen verwendet werden, ist der Unterschied zwischen versilberten und blanken Kupferleitern messbar, aber im Vergleich zum Spezifikationsgrenzwert für die Einfügungsdämpfung normalerweise gering.

Wie OEM-Computerkabelspezifikationen geschrieben werden sollten, um Leistungseinbußen in der Produktion zu verhindern

Kundenspezifische OEM-Computerkabelspezifikationen, die sich ausschließlich auf elektrische Parameter – Impedanz, Einfügedämpfung, Übersprechen – konzentrieren, ohne die zugrunde liegenden Konstruktionsattribute anzugeben, die diese Parameter erzeugen, stellen ein Überprüfungsproblem dar: Ein Kabel kann die gemessenen elektrischen Spezifikationen einer Mustercharge erfüllen, während Konstruktionsoptionen verwendet werden, die unter verschiedenen Produktionsbedingungen oder nach der Alterung zu einer außerhalb der Spezifikation liegenden Leistung führen. Eine robuste OEM-Spezifikation definiert sowohl die messbaren elektrischen Leistungsparameter als auch die Konstruktionsbeschränkungen, die sicherstellen, dass diese Parameter über Produktionschargen und während der gesamten Lebensdauer hinweg beibehalten werden.

Die folgenden Konstruktionsparameter sollten explizit in einer OEM-Spezifikation für Hochleistungs-Computerkabel angegeben werden und nicht dem Ermessen des Herstellers überlassen werden:

• Leitermaterial und Verseilklasse: Geben Sie massiv oder mehrdrähtig, blankes Kupfer oder versilbertes Kupfer oder CCA sowie die Verseilungsklasse (IEC 60228 Klasse 2, 5 oder 6) separat für Signal- und Stromleiter innerhalb desselben Kabels an. Eine Spezifikation, die nur „28 AWG-Leiter“ besagt, lässt dem Hersteller die Freiheit, CCA für Stromleiter und massives Kupfer für Signalleiter zu verwenden – oder umgekehrt – ohne Offenlegung.
• Dämmmaterial und Schaumanteil (falls geschäumt): Geben Sie den Typ des Isolierpolymers an (festes PE, geschäumtes PE mit minimalem Schaumanteil, FEP oder PTFE) und nicht nur die Nennwandstärke. Zwei Kabel mit identischer Isolationswandstärke, aber unterschiedlichen Dielektrizitätskonstanten (festes vs. geschäumtes PE) haben unterschiedliche charakteristische Impedanzen und unterschiedliche Einfügedämpfungswerte bei Hochfrequenz.
• Bereich und Toleranz der Schlaglänge: Geben Sie die Nennschlaglänge und die maximal zulässige Abweichung für jedes Differentialpaar an. Die Schlaglänge steuert direkt die Spitzenfrequenz der strukturellen Rückflussdämpfung und das Paargleichgewicht; Eine unkontrollierte Variation der Schlaglänge führt zu einer Impedanzschwankung von Charge zu Charge, die ohne Zeitbereichsreflektometrietests schwer zu diagnostizieren sein kann.

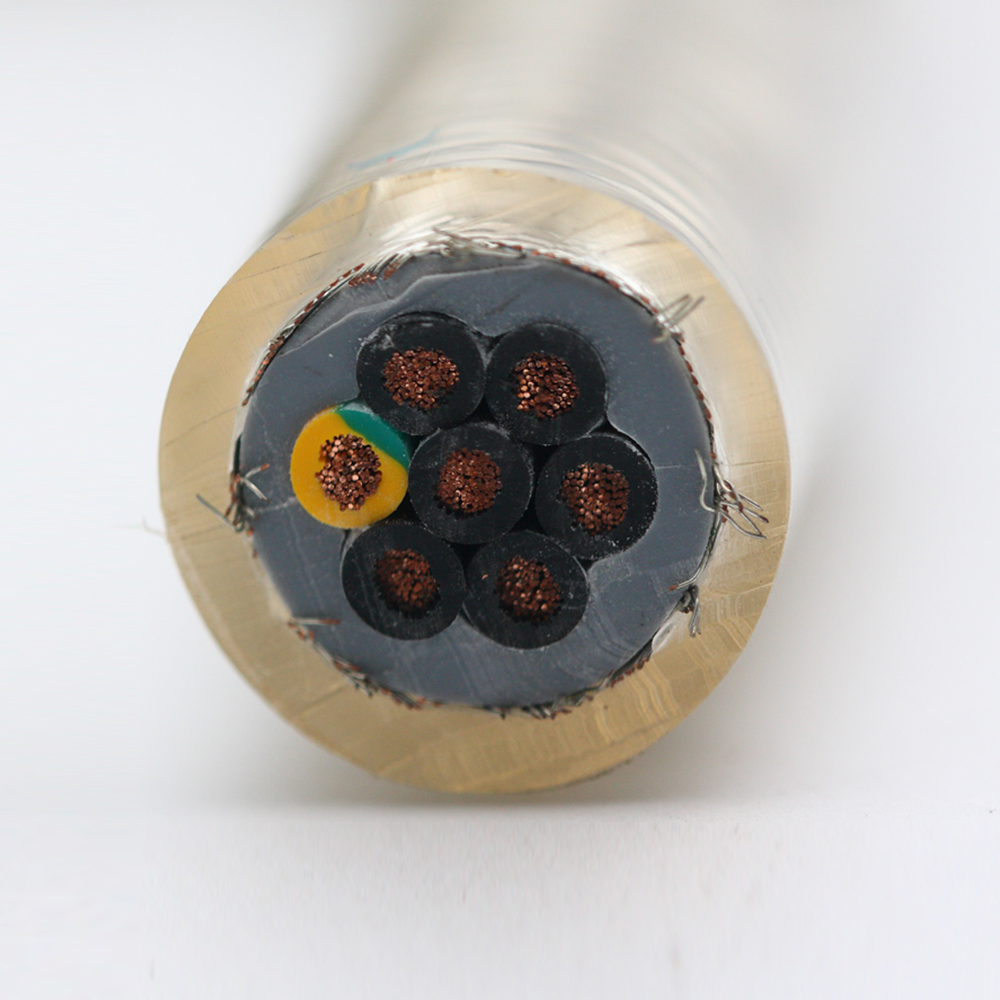

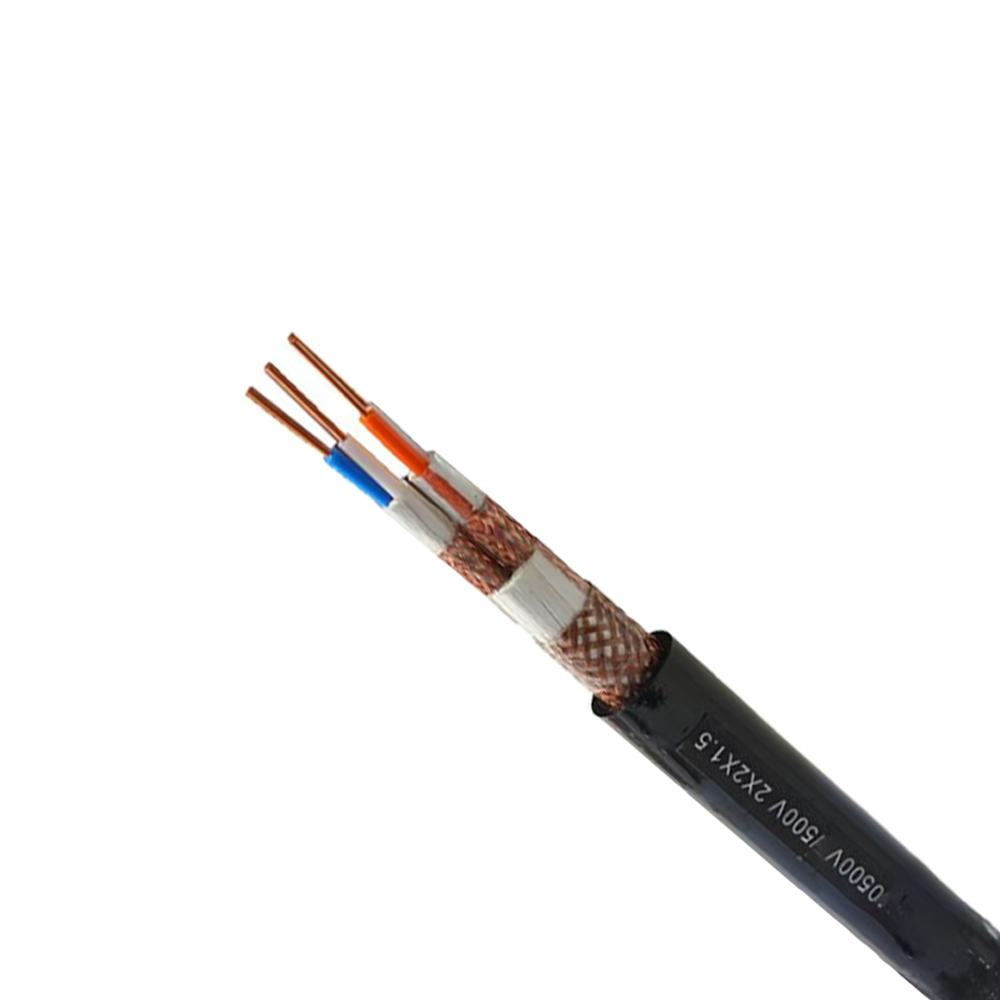

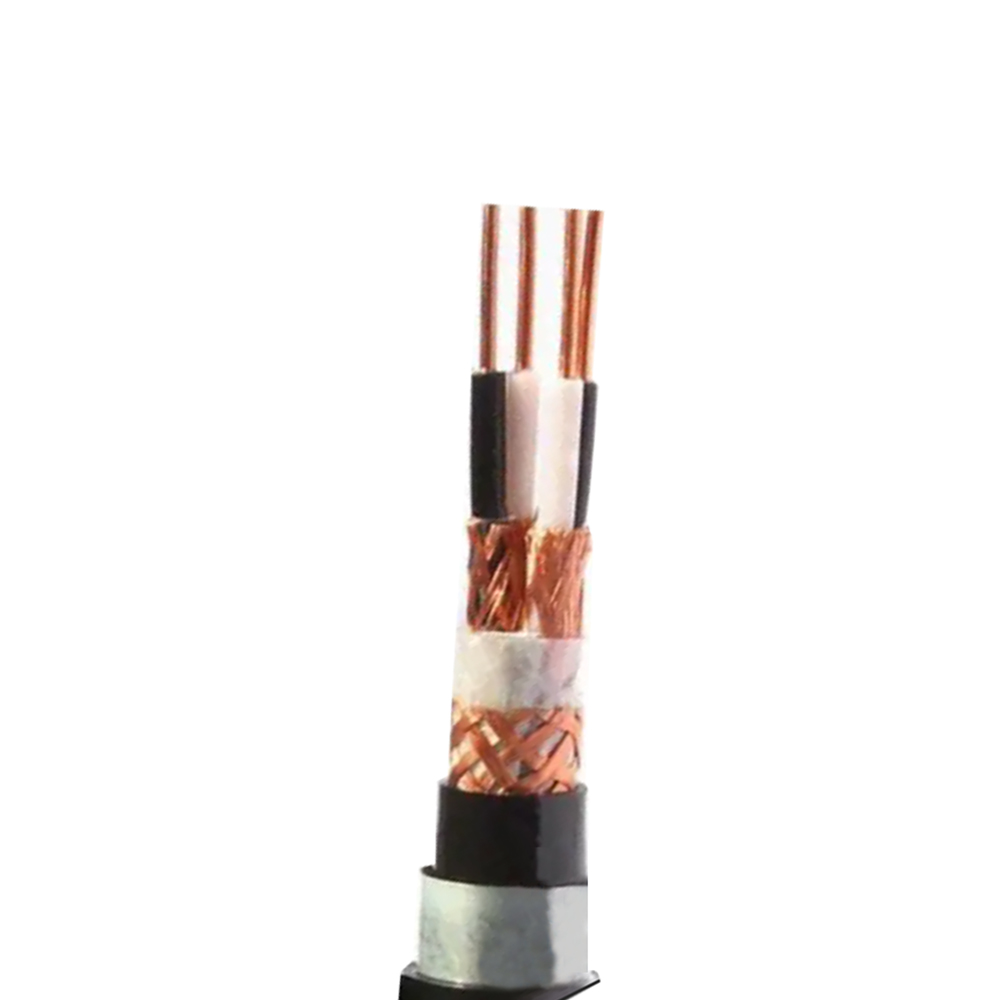

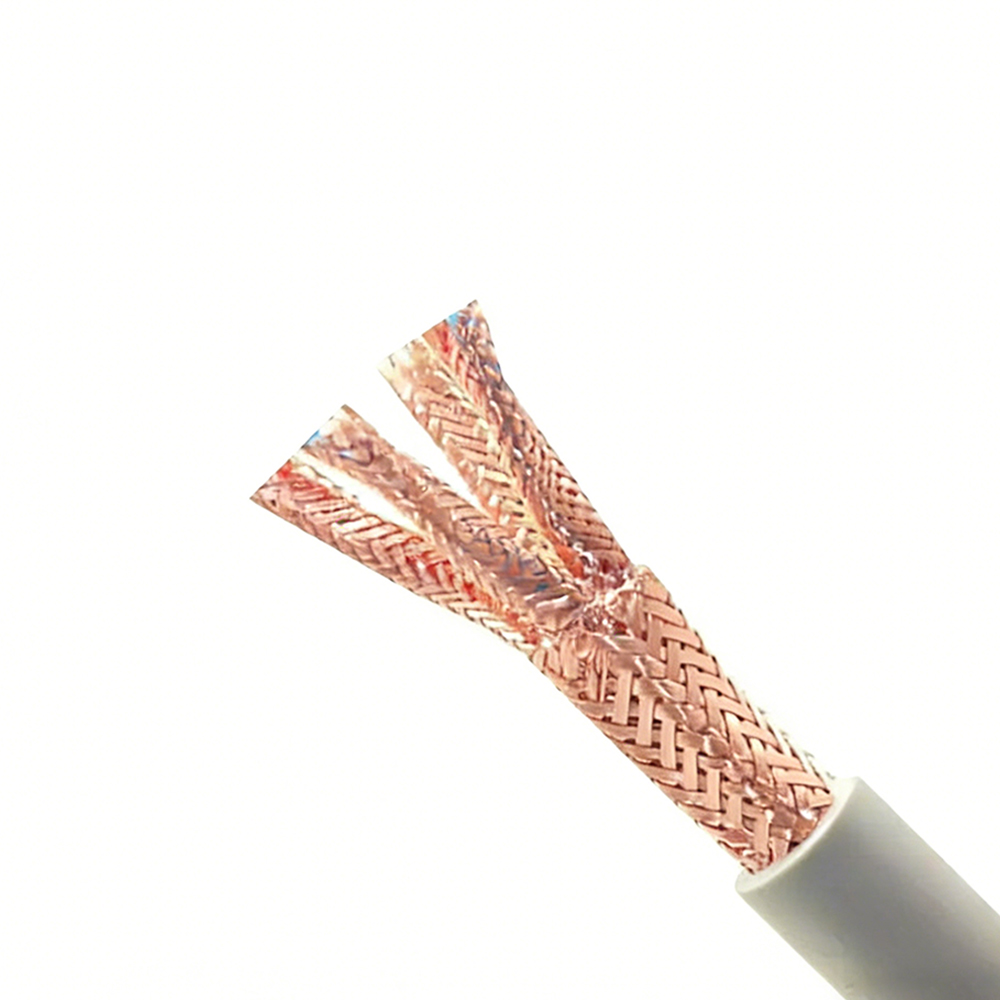

• Schildaufbau und -abdeckung: Geben Sie den Folientyp (aluminisiertes Polyester oder aluminisiertes Polypropylen), den Prozentsatz der Folienüberlappung und das Beidrahtmaterial für jedes Abschirmpaar sowie den Gesamtprozentsatz der Geflechtabdeckung und den Drahtdurchmesser für die äußere Geflechtabschirmung an. „Vollständig abgeschirmt“ ohne diese Details ermöglicht es Herstellern, Konstruktionen mit minimaler Abdeckung zu verwenden, die technisch gesehen Abschirmmaterial enthalten, aber bei Gigahertz-Frequenzen eine unzureichende EMI-Unterdrückung bieten.
• Anforderungen der Erstmusterprüfung (FAI): Geben Sie an, welche Parameter an einer Probe aus dem ersten Produktionslauf gemessen werden müssen, welche Testgeräte und -verfahren verwendet werden sollen und was ein bestandenes Ergebnis darstellt. FAI ist der vertragliche Mechanismus, der den Ersatz einer kostengünstigeren Konstruktion nach der Musterfreigabe verhindert. Ohne explizite FAI-Anforderungen in der OEM-Spezifikation hat der Hersteller keine vertragliche Verpflichtung, die im genehmigten Muster verwendete Konstruktion über nachfolgende Produktionsläufe hinweg beizubehalten.

Bei Computerkabeln, die für den Einsatz in Produkten vorgesehen sind, die einer behördlichen Zertifizierung unterliegen – UL, CE, FCC Teil 15 – sollte in der OEM-Spezifikation auch klargestellt werden, ob das Kabel selbst eine individuelle Zertifizierung tragen muss oder ob es als Komponente innerhalb der Endproduktbaugruppe zertifiziert wird. Für die Zertifizierung auf Kabelebene muss die spezifische Konstruktion getestet und im Rahmen des Schemas der Zertifizierungsstelle aufgeführt werden. Die Endproduktzertifizierung deckt das Kabel als interne Komponente ab, ohne dass unabhängige Markierungen auf Kabelebene erforderlich sind. Eine Nichtübereinstimmung zwischen den Spezifikationen und den tatsächlichen Anforderungen des Zertifizierungspfads ist eine häufige Ursache für Projektverzögerungen, wenn eine behördliche Überprüfung ergibt, dass ein als „UL-gelistet“ spezifiziertes Kabel tatsächlich nur als Komponente von UL anerkannt ist oder eine UL-Listung für eine andere Spannungs-/Temperaturbewertung trägt, als die beabsichtigte Anwendung erfordert.
