UV-Beständigkeit und thermische Alterung: Die beiden Degradationsmechanismen, die die Lebensdauer von Photovoltaikkabeln bestimmen

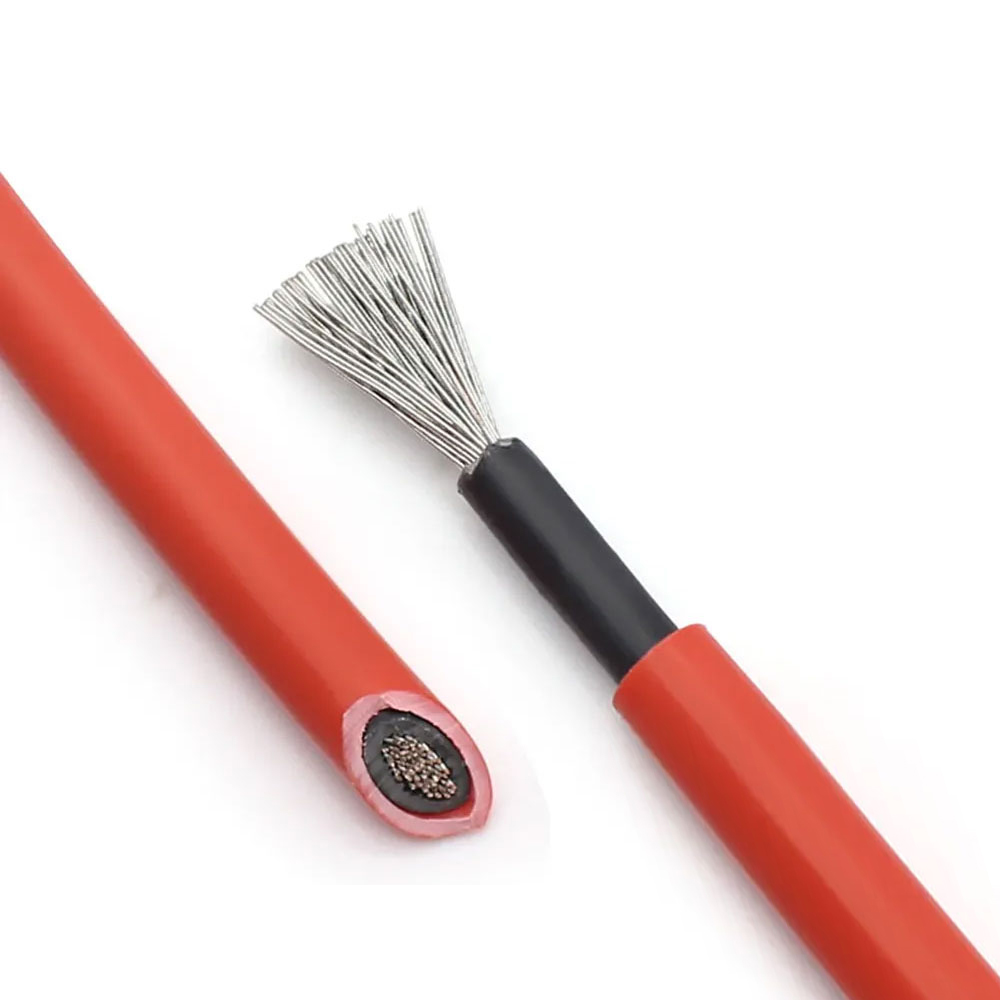

Photovoltaikkabel s sind während ihrer gesamten Betriebslebensdauer dem Sonnenlicht ausgesetzt – bei Dachanlagen kann dies zu einer Akkumulation der direkten Strahlungsleistung von mehr als 10.000 Stunden über eine 25-jährige Systemlebensdauer führen, wobei die Oberflächentemperaturen auf nach Süden ausgerichteten Dächern in Spitzenzeiten im Sommer regelmäßig 70–90 °C erreichen. Diese beiden Faktoren, ultraviolette Strahlung und anhaltend hohe Temperaturen, sind die primären Degradationsmechanismen, die zweckgebundene PV-Kabel von Allzweck-Außenkabeln unterscheiden. Das Verständnis ihrer Wechselwirkung hilft zu erklären, warum die Auswahl des Kabelmaterials nicht zwischen Produktkategorien austauschbar ist.

UV-Strahlung greift Polymerketten in der Isolierung und Ummantelung durch einen photochemischen Prozess namens Photooxidation an, der molekulare Bindungen spaltet und das Material zunehmend spröde macht. Standard-PVC, das ohne zusätzliche Stabilisatoren von Natur aus UV-instabil ist, kann innerhalb von drei bis fünf Jahren nach direkter Sonneneinstrahlung an der Oberfläche Risse und eine erhöhte Sprödigkeit zeigen. Vernetztes Polyethylen (XLPE) und, was bei PV-spezifischen Anwendungen häufiger der Fall ist, vernetzte EVA- oder XLPO-Verbindungen (vernetztes Polyolefin) widerstehen der Photooxidation weitaus wirksamer, da ihre dreidimensionale Polymernetzwerkstruktur die Kettenbeweglichkeit einschränkt und einen inhärenten Widerstand gegen molekulare Spaltung unter UV-Einwirkung bietet. Der Vernetzungsprozess – unabhängig davon, ob er durch Peroxidchemie oder Elektronenstrahlbestrahlung erreicht wird – erhöht auch die Dauerbetriebstemperatur des Materials von der 70 °C-Grenze von standardmäßigem thermoplastischem Polyethylen auf 90 °C oder 120 °C für XLPE-Varianten, die in PV-Anwendungen verwendet werden.

Die thermische Alterung bei anhaltenden Temperaturen interagiert auf nichtlineare Weise mit dem UV-Abbau: Erhöhte Temperaturen beschleunigen die durch UV-Strahlung ausgelösten Oxidationsreaktionen, was bedeutet, dass ein Kabel bei 85 °C deutlich schneller abgebaut wird, als die Summe der einzelnen Temperatur- und UV-Effekte vermuten lässt. IEC 62930, der internationale Standard für PV-Kabel, behebt dieses Problem, indem er zusätzlich zum UV-Expositionstest einen erweiterten thermischen Alterungstest bei 120 °C über 3.000 Stunden vorschreibt – eine kombinierte Qualifikation, die in den Standards für Allzweckkabel nicht enthalten ist. Kabel mit CE-Kennzeichnung nach IEC 62930 haben beide Tests mit definierter Beibehaltung der Bruchdehnung und Zugfestigkeit bestanden und liefern damit einen objektiven Beweis für die Haltbarkeit der Verbindung, den Datenblätter allein nicht liefern können. Anhui Zhishang Cable Technology Co., Ltd. ist qualifiziert Photovoltaikkabel Es entspricht den Anforderungen der IEC 62930 und stellt sicher, dass die Leistung der Mischung durch Tests validiert wird und nicht aus Rohstoffspezifikationen abgeleitet wird.

DC-Spannungsnennwert und der Unterschied zwischen Systemspannung, Leerlaufspannung und Kabelnennwert

Eines der folgenreichsten Missverständnisse bei der Auswahl von PV-Systemkabeln ist die Beziehung zwischen der Nenngleichspannung des Systems, seiner maximalen Leerlaufspannung unter kalten Bedingungen und der Nennspannung des Kabels selbst. Diese drei Werte sind unterschiedlich, und die Auswahl eines Kabels, das nur für die Nennspannung des Systems ausgelegt ist – ohne Berücksichtigung des Leerlaufs und des temperaturkorrigierten Maximums – führt zu einem latenten Isolationsspannungszustand, der möglicherweise nicht zu einem sofortigen Ausfall führt, aber die Alterung des Dielektrikums beschleunigt und nach Jahren der Lebensdauer des Systems zu einem Isolationsausfall führen kann.

In einem PV-Strang aus kristallinem Silizium steigt die Leerlaufspannung (Voc) jedes Moduls mit sinkender Zellentemperatur. Ein Modul mit einer Nenn-Voc von 48 V bei Standardtestbedingungen (25 °C) kann je nach seinem Temperaturkoeffizienten der Spannung (typischerweise –0,3 % bis –0,4 % pro °C für kristallines Silizium) bis zu 56–58 V bei –10 °C erzeugen. Bei einer Reihe von 20 solchen Modulen erreicht diese Kalttemperatur-Voc 1.100–1.160 V – möglicherweise über der 1.000-V-Nennspannung eines Kabels, das lediglich zur „Abdeckung der 1.000-V-Nennsystemspannung“ spezifiziert ist. Gemäß IEC 60364-7-712 und den meisten nationalen PV-Installationsvorschriften ist eine Kabelnennspannung erforderlich, um die maximale String-Voc bei der niedrigsten erwarteten Umgebungstemperatur am Installationsort abzudecken. Für Installationen in großer Höhe oder in nördlichen Klimazonen kann ein Kabel mit einer Nennspannung von 1.500 V erforderlich sein, selbst bei Systemen, die für einen Wechselrichtereingang mit 1.000 V ausgelegt sind.

Der Wechsel von 1.000-V- zu 1.500-V-Systemarchitekturen bei PV-Anlagen im Versorgungsmaßstab und auf kommerziellen Dächern hat diese Anforderung weiter verschärft. Bei 1.500 V Gleichstrom ist die Isolationsbelastung der dielektrischen Kabelmaterialien nicht einfach 50 % höher als bei 1.000 V – die Wahrscheinlichkeit eines dielektrischen Durchschlags ist eine stark nichtlineare Funktion der Feldstärke, und die Lücke zwischen Nennspannung und tatsächlicher Spannungsfestigkeit wird bei höheren Betriebspotentialen erheblich kleiner. Kabel mit einer Nennspannung von 1.500 V DC gemäß IEC 62930 müssen einen viel anspruchsvolleren Spannungstest (6.000 V AC oder gleichwertiger Gleichstrom) bestehen als Kabel mit einer Nennspannung von 1.000 V, was die tatsächlichen Unterschiede in der Isolationswandstärke und der Verbindungsqualität widerspiegelt, die auf der höheren Spannungsebene erforderlich sind.

Strombelastbarkeitsreduzierung bei gebündelten und rohrgeführten PV-Strangkabeln

Die in Kabeldatenblättern veröffentlichten Strombelastbarkeitswerte basieren auf einem einzelnen Kabel in freier Luft bei einer Referenzumgebungstemperatur – Bedingungen, die selten die tatsächliche PV-Installationspraxis widerspiegeln. In der Realität werden PV-Strangkabel typischerweise in Gruppen gebündelt, durch Kabelkanäle verlegt, unter Dachmembranen mit eingeschränkter Luftzirkulation installiert oder in direktem Kontakt miteinander entlang von Kabeltrassen auf Nachführungsstrukturen verlegt. Jede dieser Bedingungen verringert die Fähigkeit des Kabels, Wärme abzuleiten, wodurch die Leitertemperatur über den in der veröffentlichten Strombelastbarkeitsbewertung angenommenen Wert ansteigt. Das Ignorieren von Leistungsminderungsfaktoren führt dazu, dass die Leitertemperaturen die Dauernennleistung der Isolierung übersteigen, was die thermische Alterung beschleunigt und den Widerstand erhöht – was wiederum die Betriebstemperatur in einem sich selbst verstärkenden Zyklus weiter erhöht.

Die Bündelungsreduzierung ist der wichtigste Faktor bei typischen PV-Installationen. Wenn mehrere stromführende Kabel in thermischem Kontakt oder in unmittelbarer Nähe zueinander stehen, erhöht die Wärmeabgabe jedes Kabels die Umgebungstemperatur seiner Nachbarn. IEC 60364-5-52 bietet Gruppierungskorrekturfaktoren: Zwei in Kontakt stehende Kabel behalten etwa 80 % ihrer individuellen Strombelastbarkeit, vier zusammen gruppierte Kabel behalten etwa 65 % und sechs oder mehr Kabel behalten je nach Geometrie möglicherweise nur 57 % oder weniger. Bei einem String-Kabel mit einer Nennleistung von 25 A in freier Luft, das mit fünf anderen Strings mit der gleichen Stromstärke gebündelt ist, kann die reduzierte Strombelastbarkeit pro Kabel auf 14–15 A fallen – unter den Kurzschlussstrom des Strings an einem Tag mit hoher Einstrahlung. Diese Situation erfordert entweder die Wahl eines größeren Leiterquerschnitts oder die Anordnung der Kabel in Konfigurationen, die eine ausreichende thermische Trennung gewährleisten.

Durch die Reduzierung der Umgebungstemperatur wird eine zweite Korrekturschicht hinzugefügt. Bei PV-Kabeln auf Dächern in heißen Klimazonen herrschen im Raum zwischen Dachoberfläche und Kabel regelmäßig Umgebungstemperaturen von 50–60 °C, verglichen mit der Referenztemperatur von 30 °C, die in Standard-Strombelastbarkeitstabellen verwendet wird. Bei XLPE-isolierten PV-Kabeln mit einer Leitertemperatur von 90 °C beträgt der zulässige Temperaturanstieg zwischen Umgebungs- und Leitergrenze unter diesen Bedingungen nur 30–40 °C, verglichen mit 60 °C im Referenzfall – wodurch die Strombelastbarkeit auf etwa 70 % des Tabellenwerts reduziert wird, bevor eine Bündelungskorrektur angewendet wird. Zhishang Cable bietet anwendungsspezifische Strombelastbarkeitsrichtlinien, die sowohl die Gruppierung als auch die Umgebungstemperatur gleichzeitig berücksichtigen und es Systementwicklern ermöglichen, geeignete Leiterquerschnitte für tatsächliche Installationsbedingungen auszuwählen, anstatt sich auf veröffentlichte Freiluftwerte zu verlassen, die die nutzbare Stromkapazität überbewerten.

Steckerkompatibilität und das versteckte Risiko nicht übereinstimmender PV-Kabel-Stecker-Kombinationen

MC4 und ähnliche Mehrfachkontakt-Gleichstromsteckverbinder sind de facto zum Standardabschluss für PV-Strangkabel geworden, aber die Annahme, dass jedes MC4-kompatible Kabel und jeder MC4-Stecker verschiedener Hersteller frei kombiniert werden können, ist technisch falsch und stellt in manchen Gerichtsbarkeiten einen Verstoß gegen die Vorschriften dar. PV-Steckernormen – darunter IEC 62852 und die Systemanforderungen von IEC 62548 – legen fest, dass Steckverbinder für die Verwendung mit bestimmten Kabelaußendurchmesserbereichen und Leiterquerschnitten qualifiziert sein müssen und dass das Mischen von Steckverbindern verschiedener Hersteller zum Erlöschen der Typprüfungsqualifikation beider führt, selbst wenn die mechanische Verbindung korrekt zu sitzen scheint.

Das Risiko bei nicht übereinstimmenden Kombinationen besteht nicht in erster Linie in einem sofortigen Ausfall – ein mechanisch sitzender gemischter Steckverbinder kann über Monate oder Jahre hinweg normal funktionieren. Das Risiko besteht im Kriechen des Kontaktwiderstands: Temperaturschwankungen bei täglichen Schwankungen der Einstrahlung führen zu unterschiedlichen Ausdehnungen und Kontraktionen zwischen der Kabelisolierung, dem Kabelleiter und dem Kontaktkörper des Steckverbinders, die jeweils einen anderen Wärmeausdehnungskoeffizienten haben. Bei einer abgestimmten und entsprechend qualifizierten Kombination werden diese Unterschiede im Kontaktdesign berücksichtigt. In einer nicht übereinstimmenden Kombination kann die Kontaktgeometrie Mikrobewegungen zulassen, die den Kontaktwiderstand an der Crimp-Schnittstelle allmählich erhöhen und örtliche Wärme erzeugen, die schließlich die Isolierung verkohlt und einen Widerstandsfehler oder Lichtbogen erzeugt. In Gleichstromsystemen ohne Nulldurchgang, der Wechselstromlichtbögen auf natürliche Weise löscht, können Widerstandsfehler Lichtbögen bei überraschend niedrigen Fehlerströmen aufrechterhalten – was die Qualität und Kompatibilität von Steckverbindern zu einem echten Brandrisiko und nicht nur zu einem behördlichen Problem macht.

Auch die Toleranz des Kabelaußendurchmessers ist bei PV-Steckverbinderanwendungen wichtiger als bei den meisten anderen Steckverbindertypen, da die Kabeldichtung und Zugentlastung des Steckverbinders von einer engen Passung zwischen Steckverbinderkörper und Kabelmantel abhängt. Ein Kabel mit einem Außendurchmesser am unteren Ende seines Toleranzbandes sitzt möglicherweise im Stecker, hinterlässt jedoch eine unzureichende Kompression der Kabeldichtung, wodurch Feuchtigkeit in die Kontaktkammer eindringen kann – ein direkter Weg zur Verschlechterung des Isolationswiderstands und zur Korrosion des Steckers bei Installationen im Freien. Kabel, die mit engen Außendurchmessertoleranzen hergestellt werden und deren Mantelwandstärke auf das obere Ende des Spezifikationsbereichs kontrolliert wird, sorgen durchgängig für eine bessere Dichtungsintegrität im gesamten Bereich der MC4-kompatiblen Steckverbindergrößen. Hierbei handelt es sich um ein dimensionales Qualitätsmerkmal, das beim Kauf unsichtbar ist, aber im Laufe der Zeit in den Feldzuverlässigkeitsstatistiken sichtbar wird. Es handelt sich um eines der Konstruktionsdetails, die Anhui Zhishang Cable Technology Co., Ltd. als Standardproduktionsparameter und nicht als optionale Premiumspezifikation kontrolliert.

Wichtige Prüfungen vor der Kombination von PV-Kabeln und -Steckern verschiedener Lieferanten

• Überprüfen Sie die Kompatibilität des Außendurchmessers: Stellen Sie sicher, dass der tatsächliche Außendurchmesser (nicht der Nenndurchmesser) des Kabels innerhalb des vom Steckverbinderhersteller angegebenen Akzeptanzbereichs für diese Steckverbindergröße liegt.
• Crimpquerschnittsbereich prüfen: Jeder Steckverbinderkontakt ist für einen bestimmten Leiterquerschnittsbereich qualifiziert; Überprüfen Sie, ob der Kabelleiter ohne Änderungen in den zulässigen Bereich der Crimphülse passt.
• Bestätigen Sie die IEC 62852-Kompatibilitätserklärung: Einige Steckverbinderhersteller veröffentlichen geprüfte kompatible Kabelsortimente; Verwenden Sie dies als primäre Referenz, anstatt davon auszugehen, dass die körperliche Passform gleichbedeutend mit der qualifizierten Kompatibilität ist.
• Verwenden Sie das richtige Crimpwerkzeug: Sogar passende Kabel-Stecker-Kombinationen versagen, wenn sie mit einem Werkzeug gecrimpt werden, das nicht für diesen Stecker geeignet ist. Die Anforderungen an den Kontaktwiderstand und die mechanische Halterung gemäß IEC 62852 werden nur mit zugelassenen Werkzeugen und Matrizensätzen erfüllt.
