I. Definition und Kernmerkmale

Ein Kabelbaum (auch Kabelbaugruppe genannt) ist ein integriertes Verbindungsprodukt, das durch den Zusammenbau mehrerer Drähte, Steckverbinder und Anschlüsse gemäß einem bestimmten elektrischen Schaltkreis und mechanischen Routing-Layout entsteht. Ein Kabelbaum wird häufig in Servoantriebssystemen, Industrierobotern, CNC-Geräten und verschiedenen automatisierten Geräten verwendet und ist nicht nur ein Bündel loser Drähte, sondern eine wichtige Verbindungskomponente, die Leitfähigkeit, Signalübertragungspräzision, mechanische Haltbarkeit und Anpassungsfähigkeit an die Umgebung vereint. Seine Qualität bestimmt direkt die Betriebsstabilität, Sicherheit und Lebensdauer der Ausrüstung.

Zu den Kernmerkmalen gehören:
Kombinierte hochpräzise Signal- und Stromübertragung: Ein Kabelbaum integriert typischerweise Stromleitungen (U/V/W-Phasendrähte und PE-Erdung), Encoder-Signalleitungen, Bremssteuerleitungen und Kommunikationsbusleitungen in einer einzigen Baugruppe, was die gleichzeitige Handhabung einer Hochstrom-Stromversorgung und einer störungsempfindlichen Signalübertragung erfordert.
Standardisierte Schnittstellen mit Anti-Mismating-Design: An beiden Enden werden üblicherweise Standard-Luftfahrtstecker oder spezielle Industriestecker mit kodierten Stiftanordnungen verwendet, die eine präzise Verbindung mit Antrieben, Motoren und Encodern gewährleisten und gleichzeitig ein falsches Einstecken verhindern.
Hohe Flexibilität und Biegefestigkeit: Muss wiederholtem Ziehen, Biegen und Vibrationen während des Gerätebetriebs standhalten, mit besonders hohen Anforderungen an die Biegelebensdauer bei Schleppketten- und Roboterarmanwendungen.
Hohe Anpassungsfähigkeit an die Umwelt: Muss Öl, Staub, Feuchtigkeit und Temperaturschwankungen in Industrieumgebungen standhalten, wobei die Mantelmaterialien Ölbeständigkeit, Abriebfestigkeit und Flammhemmung bieten.

II. Haupttypen und Anwendungsszenarien

Klassifizierung nach Funktion:

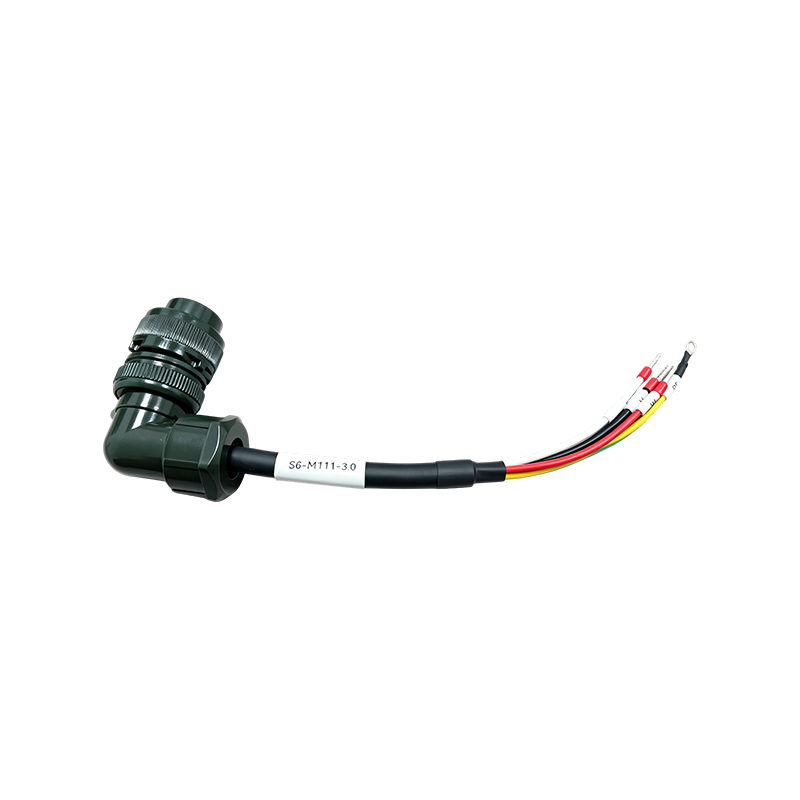

Stromkabel: Verantwortlich für die dreiphasige Stromübertragung und Erdung zwischen Motoren und Antrieben und dienen als zentraler Energieversorgungskanal von Servosystemen.
Encoderkabel: Übertragen Positions- und Geschwindigkeitsrückmeldungssignale zwischen Motor-Encodern und Antrieben und erfordern eine wirksame Abschirmung, um elektromagnetische Störungen zu unterdrücken und die Signalgenauigkeit zu gewährleisten.

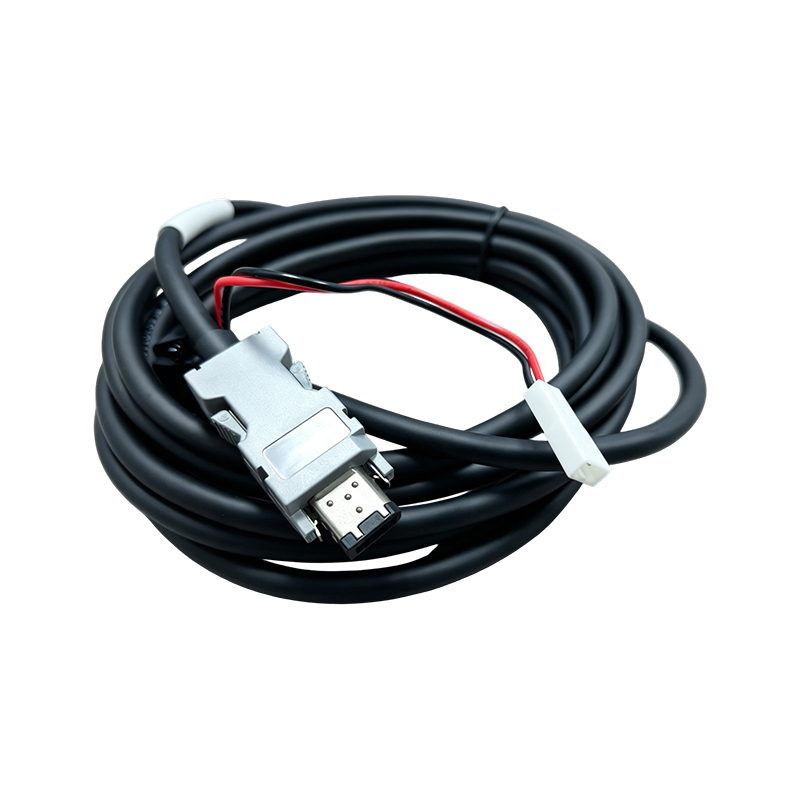

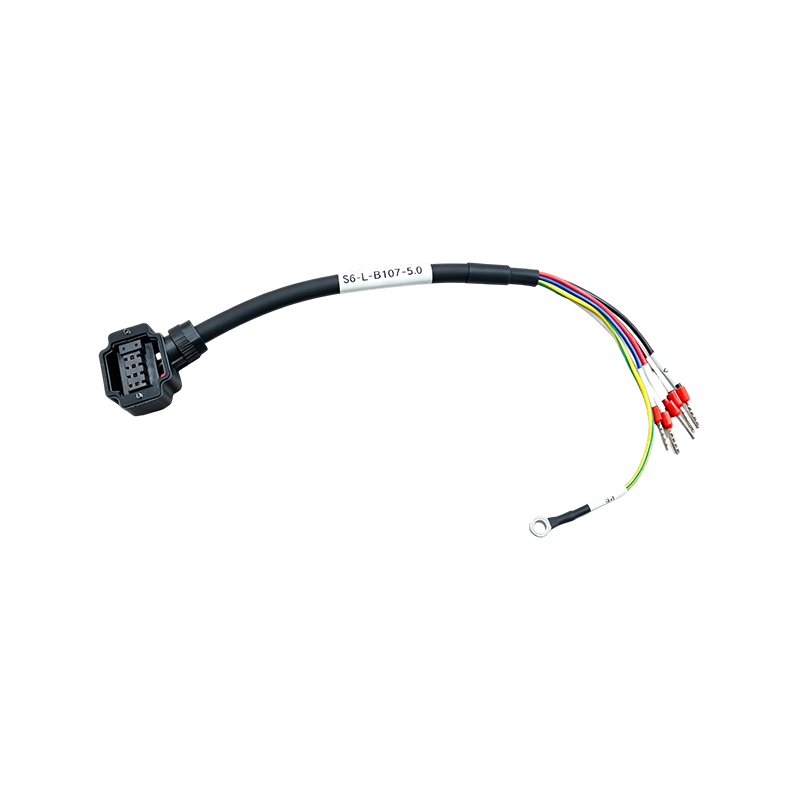

SV660-Encoderkabel mit Bremsstromleitung: Ein Verbundkabel, das die Encodersignalübertragung mit der elektromagnetischen Bremsstromversorgung verbindet und für die integrierten Verkabelungsanforderungen bestimmter Servoantriebsmodelle entwickelt wurde.

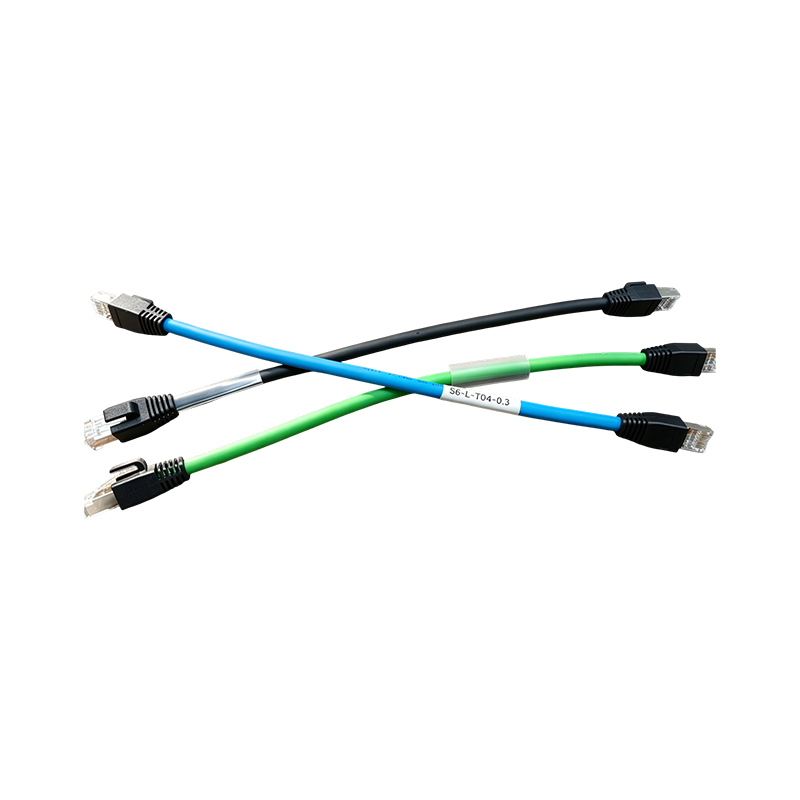

Buskabel (Netzwerkkabel): Werden für die industrielle Kommunikationsvernetzung zwischen Antrieben, Steuerungen und Hostcomputern verwendet und erfüllen die Anforderungen an Hochgeschwindigkeitsübertragung und Entstörung.

Die Anwendungsszenarien umfassen CNC-Werkzeugmaschinen, Industrieroboter, automatisierte Produktionslinien, Verpackungsmaschinen, Textil- und Druckgeräte sowie elektronische Fertigungssysteme und machen Kabelbäume zu einem unverzichtbaren Verbindungsglied in modernen Automatisierungssteuerungssystemen.

III. Wichtige Kontrollen des Produktionsprozesses

Leiterdesign und -herstellung: Stromkabel verwenden mehradrige flexible Kupferleiter, um Strombelastbarkeit und Flexibilität zu gewährleisten, während Signal- und Encoderkabel feinadrige mehradrige Leiter in Kombination mit einer Twisted-Pair-Konstruktion verwenden, um Übersprechen und elektromagnetische Störungen zu reduzieren.
Abschirmungs- und Isoliersystem: Signalkabel verfügen üblicherweise über eine zusammengesetzte Abschirmstruktur aus Kupferfolie in Kombination mit einem geflochtenen Netz, um hochfrequente elektromagnetische Störungen wirksam zu unterdrücken und schwache Rückkopplungssignale vor Verzerrungen zu schützen. Die Isolierung des Stromkabels ist auf die entsprechenden Spannungsfestigkeitsanforderungen ausgelegt.
Mantel und Verstärkungsschicht: Der Außenmantel besteht aus ölbeständigen, abriebfesten und wetterbeständigen Verbundwerkstoffen (wie PVC und PUR), wobei einige schleppkettenspezifische Modelle interne Faserverstärkungsschichten enthalten, um die Zugfestigkeit und Biegefestigkeit zu erhöhen.
Steckverbindermontage und Klemmencrimpen: Stecker, Buchsen und Klemmen werden mithilfe präziser Crimp- und Spritzguss-Fixierungsverfahren zusammengebaut, um einen stabilen Kontaktwiderstand und konforme Wasser-/Staubdichtigkeitswerte zu gewährleisten.
Vollständige Prüfung: Jeder Kabelbaum wird vor dem Versand einer Durchgangsprüfung, Isolationswiderstandsprüfung, Hochspannungsprüfung und Signalfunktionsprüfung unterzogen, um die Erfolgsquote des Produkts und die Betriebszuverlässigkeit sicherzustellen.

IV. Kernvorteile

Sicher und zuverlässig: Das mehrschichtige Strukturdesign vereint elektrische Sicherheit mit mechanischem Schutz und reduziert in Kombination mit flammhemmenden Materialien und präziser Abschirmung effektiv das Risiko von Kurzschlüssen, Störungen und Signalverlust.
Effiziente Verbindung: Standardisierte Schnittstellen mit Anti-Missating-Design verkürzen die Installations- und Inbetriebnahmezeit vor Ort erheblich und ermöglichen einen echten Plug-and-Play-Betrieb.
Flexible Anpassung: Kabellänge, Steckermodell und Anschlusstyp können alle an die Schnittstellenanforderungen der Kundengeräte angepasst werden und sind weitgehend kompatibel mit Automatisierungssystemen verschiedener Marken.
Konform mit Standards: Die Produkte halten sich strikt an nationale Standards und Branchenvorschriften und verfügen über maßgebliche Zertifizierungen wie 3C und CE, um eine konforme Verwendung sowohl auf nationalen als auch auf internationalen Märkten zu gewährleisten.

Zusammenfassung

Kabelbäume dienen als „Nerven und Blutkreislauf“ von Automatisierungssteuerungssystemen und liefern sowohl Strom als auch Signalrückmeldung. Ihr technologisches Niveau bestimmt direkt die Präzision, Effizienz und Sicherheit des Gerätebetriebs. Da die industrielle Automatisierung und die intelligente Fertigung immer weiter voranschreiten, sind hochflexible, gut abgeschirmte und integrierte Kabelbaumprodukte zur Entwicklungsrichtung für Kabelbaugruppen zur Unterstützung von Servoantriebssystemen geworden.
