Wie die Twisted-Pair-Geometrie das Übersprechen in Kommunikationskabeln steuert

Der grundlegende Mechanismus zur Rauschunterdrückung in Twisted Pair Kommunikationskabel ist nicht die isolierte Verdrillung selbst, sondern die Konsistenz der Verdrillungsgeometrie über die gesamte Kabellänge. Die Verdrillungslänge jedes Paars (der Abstand, der für eine vollständige 360°-Verdrillung erforderlich ist) bestimmt die Frequenz, bei der das Paar Gleichtaktstörungen am effektivsten unterdrückt. Wenn ein Paar einem externen elektromagnetischen Feld ausgesetzt wird, ist die induzierte Spannung in einer Halbdrehung gleich und entgegengesetzt zur induzierten Spannung in der benachbarten Halbdrehung, und die beiden heben sich auf. Diese Aufhebung ist nur wirksam, wenn die Schlaglänge einheitlich ist; Variationen in der Schlaglänge führen zu Punkten, an denen die Unterdrückung unvollständig ist, sodass Restrauschen als Differenzsignalinterferenz erscheint.

Im Multipaar Kommunikationskabel werden verschiedenen Paaren unterschiedliche Schlaglängen zugewiesen, um das Übersprechen von Paar zu Paar zu reduzieren – die Kopplung von Signalenergie von einem Paar in ein benachbartes Paar. Wenn zwei Paare identische Schlaglängen hätten, wäre ihre gegenseitige induktive und kapazitive Kopplung maximiert und kohärent, was zu starkem Übersprechen über die gesamte Kabellänge führen würde. Durch die Zuweisung unterschiedlicher Schlaglängen (z. B. 12 mm, 16 mm, 20 mm und 26 mm in einem vierpaarigen Kabel) wird die Kopplung zwischen zwei beliebigen Paaren teilweise aufgehoben, da sich die relative Phase zwischen ihnen kontinuierlich entlang der Kabellänge dreht. Dieses Prinzip ist der Grund dafür, dass das einfache erneute Verdrillen eines beschädigten Paars während der Reparatur vor Ort – ohne die ursprüngliche Schlaglänge und -konsistenz zu reproduzieren – die Übersprechleistung des reparierten Segments im Vergleich zum werkseitig hergestellten Kabel verschlechtert.

Das Gleichgewicht eines Twisted-Pair-Kabels – der Grad der elektrischen Symmetrie der beiden Leiter – ist ein separater, aber verwandter Parameter. Ein Ungleichgewicht führt dazu, dass ein Teil des Differenzsignals in den Gleichtaktmodus umgewandelt wird und umgekehrt, ein Phänomen, das als Modusumwandlung bezeichnet wird. Bei Hochgeschwindigkeitsdatenanwendungen führt die Modusumwandlung zu einer Verschlechterung der Rückflussdämpfung und der Einfügungsdämpfung, die nicht durch Entzerrung am Empfänger korrigiert werden kann. Um ein hohes Paargleichgewicht zu erreichen, ist eine strenge Kontrolle der Konsistenz des Leiterdurchmessers, der Exzentrizität der Isolierwand (der Grad, in dem die Isolierung auf dem Leiter zentriert ist) und der dielektrischen Eigenschaften der Isolierung in der Fabrikproduktionsphase erforderlich. Eine Isolationswand, deren Dicke um mehr als ±0,02 mm um den Leiterumfang herum variiert, führt bei Frequenzen über 100 MHz zu einer messbaren Paarunsymmetrie.

Unterschiede in der Kategoriebewertung bei Datenkabeln und was die einzelnen Bandbreitenschwellen tatsächlich erfordern

Ethernet-Kabelkategorien (Cat5e, Cat6, Cat6A, Cat7, Cat8) werden durch ihre Übertragungsleistung bis zu einer bestimmten Bandbreite definiert, und jede Stufe in der Kategorie bringt spezifische Konstruktionsänderungen mit sich – nicht nur engere Toleranzen beim gleichen Design. Das Verständnis der Änderungen auf den einzelnen Ebenen hilft Beschaffungsteams bei der Beurteilung, ob für eine bestimmte Anwendung tatsächlich eine höhere Kategorie erforderlich ist oder ob sie ohne technische Begründung konservativ spezifiziert wird.

Ein Konstruktionsdetail, das die Installation vor Ort erheblich beeinflusst, ist der bei Cat6 eingeführte Cross-Filler-Spline. Dieser X-förmige Kunststofftrenner verläuft entlang des Kabelkerns und isoliert jedes der vier verdrillten Paare physisch in seinem eigenen Quadranten, wodurch die kapazitive Kopplung von Paar zu Paar reduziert wird. Der Spline ist notwendig, um die 250-MHz-NEXT-Grenzwerte von Cat6 zu erreichen, aber er erhöht den Kabeldurchmesser und die Steifigkeit, verringert die Biegeflexibilität im Vergleich zu Cat5e und erfordert kompatible Terminierungswerkzeuge, die die Paare richtig um den Spline in einem RJ45-Stecker oder einer Keystone-Buchse platzieren können. Installateure, die diesen Steifigkeitsunterschied unterschätzen, verursachen häufig Installationsschäden – geknickte Leiter, zu stark gebogene Paare an Anschlusspunkten –, die einer visuellen Prüfung standhalten, aber die Einfügedämpfungs- und Rückflussdämpfungsparameter unter den Cat6-Schwellenwert verschlechtern.

Cat6A führt einen zusätzlichen Leistungsparameter ein, der in niedrigeren Kategorien nicht vorhanden ist: Alien Crosstalk (AXT), der die Signalkopplung zwischen benachbarten Kabeln in einem Bündel und nicht zwischen Paaren innerhalb eines einzelnen Kabels misst. Die Einhaltung der AXT-Grenzwerte erfordert entweder eine abgeschirmte Konstruktion (S/FTP oder F/UTP) oder einen deutlich größeren ungeschirmten Kabeldurchmesser, der die physische Trennung zwischen den Kabeln erhöht. Aus diesem Grund haben ungeschirmte Cat6A-Kabel einen Außendurchmesser von 7,5–8,5 mm im Vergleich zu 5,5–6,2 mm bei Cat6 – der größere Durchmesser ist das mechanische Mittel, um die AXT-Konformität ohne Abschirmung zu erreichen.

Signaldämpfung in Kommunikationskabeln: Ursachen und wie Hersteller sie kontrollieren

Einfügedämpfung (Dämpfung) in einem Kommunikationskabel ist kein einzelnes Phänomen, sondern die Summe dreier physikalisch unterschiedlicher Verlustmechanismen, die jeweils unterschiedlich auf Änderungen der Leitergröße, des Isolationsmaterials und der Betriebsfrequenz reagieren. Das Verständnis der einzelnen Mitwirkenden ermöglicht es Kabelkonstrukteuren, gezielte Verbesserungen vorzunehmen, anstatt einfach nur den Leiterquerschnitt zu erhöhen – was Kosten, Gewicht und Kabeldurchmesser erhöht, das Problem aber nur teilweise löst.

Leiterverlust (ohmsch).

Der DC-Widerstandsverlust dominiert bei niedrigen Frequenzen und nimmt mit zunehmendem Leiterquerschnitt ab. Bei höheren Frequenzen konzentriert der Skin-Effekt den Stromfluss in einer immer dünneren Oberflächenschicht des Leiters, wodurch der leitende Querschnitt effektiv verringert und der Widerstand über seinen Gleichstromwert hinaus erhöht wird. Bei 100 MHz beträgt die Eindringtiefe in Kupfer etwa 6,6 μm – das bedeutet, dass bei einem typischen Leiter mit 0,5 mm Durchmesser mehr als 95 % des Stroms in einem dünnen ringförmigen Bereich nahe der Leiteroberfläche fließt. Aus diesem Grund ist die Qualität der Leiteroberfläche bei Hochfrequenz-Kommunikationskabeln wichtig: Oberflächenrauheit auf der Skala der Eindringtiefe (Oxidation, Ziehspuren, Oberflächenverunreinigungen) erzeugt zusätzlichen Widerstand, der bei der DC-Widerstandsmessung nicht vorhanden ist. Hersteller von Hochfrequenz-Kommunikationskabeln legen die Qualität der Leiteroberfläche fest und verwenden feinkörnige Ziehsteinsequenzen, die die Oberflächenrauheit des endgültigen Kabels minimieren.

Dielektrischer Verlust

Der dielektrische Verlust entsteht durch die Energie, die im Isoliermaterial verloren geht, wenn das elektrische Wechselfeld die Polymermoleküle zyklisch polarisiert und entspannt. Sie wird durch den Verlustfaktor (tan δ) des Isolationsmaterials charakterisiert und steigt linear mit der Frequenz – im Gegensatz zum Leiterverlust, der mit der Quadratwurzel der Frequenz zunimmt. Bei niedrigen Frequenzen ist der dielektrische Verlust für die meisten Kabelisolierungen vernachlässigbar, bei Frequenzen über mehreren hundert MHz wird er jedoch zum dominierenden Verlustmechanismus. Festes Polyethylen (PE) hat einen sehr niedrigen Verlustfaktor (~0,0002) und ist daher die bevorzugte Isolierung für Hochfrequenz-Kommunikationskabel. Geschäumtes PE, bei dem Luftblasen einen Teil des festen Polymers ersetzen, reduziert die effektive Dielektrizitätskonstante von ~2,3 auf ~1,5 und reduziert den Verlustfaktor im Verhältnis zum Schaumanteil weiter – weshalb Hochleistungs-HF-Koaxialkabel und Premium-Cat6A-Kabel geschäumte PE-Isolierung verwenden. Genau aus diesem Grund ist PVC mit einem Verlustfaktor von 0,05–0,10 für Hochfrequenz-Signalkabel ungeeignet.

Strahlungsverlust

Strahlungsverlust entsteht, wenn das Kabel unbeabsichtigt als Antenne fungiert und einen Teil der Signalenergie in den umgebenden Raum abstrahlt. Bei symmetrischen Twisted-Pair-Kabeln wird der Strahlungsverlust durch die Paarbalance gesteuert – ein gut ausgeglichenes Paar erzeugt gleiche und entgegengesetzte Felder, die sich im Fernfeld aufheben, was zu einer Strahlung nahe Null führt. Wie bereits im Zusammenhang mit der Paargeometrie erläutert, sind Isolationsexzentrizität und Variation des Leiterdurchmessers die wichtigsten Herstellungsfaktoren, die das Paargleichgewicht verschlechtern und folglich den Strahlungsverlust bei hohen Frequenzen erhöhen. Bei Koaxialkabeln wird der Strahlungsverlust durch den Prozentsatz der Abschirmung und die Kontinuität der Verbindung zwischen Abschirmung und Stecker an den Anschlüssen gesteuert.

Abschirmungsoptionen in Kommunikationskabeln und Funktionsweise der Namenskonventionen

Die Benennungskonvention für geschirmte Kommunikationskabel wurde durch ISO/IEC 11801 mit einem zweiteiligen Code standardisiert: Zuerst wird der Gesamtkabelschirmtyp aufgeführt, gefolgt von einem Schrägstrich, gefolgt vom Schirmtyp des einzelnen Paares und dann „TP“ für Twisted Pair. Allerdings sind veraltete Namenskonventionen und herstellerspezifische Terminologie immer noch weit verbreitet, was zu Verwirrung bei der Spezifikation und Beschaffung führt. Die folgende Aufschlüsselung deckt die am häufigsten vorkommenden Konstruktionen ab:

• U/UTP (Unshielded/Unshielded Twisted Pair): Keine Gesamtabschirmung, keine einzelnen Paarabschirmungen. Standardmäßige ungeschirmte Cat5e- und Cat6-Konstruktion. Verlässt sich zur Geräuschunterdrückung vollständig auf Paarbalance und Twist-Geometrie. Geeignet für die meisten Büro- und Leichtindustrieumgebungen mit mäßiger elektromagnetischer Strahlung. Wird auch als UTP bezeichnet.
• F/UTP (Folie insgesamt/ungeschirmte Paare): Eine Gesamtabschirmung aus aluminisierter Polyesterfolie umgibt alle Paare mit einem Erdungsdraht zum Abschluss. Einzelne Paare sind ungeschirmt. Diese Konstruktion sorgt für eine wirksame Gleichtakt-EMI-Unterdrückung (Schutz des Kabels vor externen Störungen), verhindert jedoch nicht das Fremdübersprechen von Paar zu Paar innerhalb des Kabels. Früher FTP oder gescreentes UTP (ScTP) genannt. Üblich bei Cat6A-F/UTP-Designs, die die AXT-Anforderungen durch den Kabeldurchmesser und nicht durch die Paarabschirmung erfüllen.
• S/FTP (Geflecht insgesamt/Folie einzelne Paare): Eine Gesamtschirmung aus Geflecht (Kupfer oder verzinntes Kupfer) sowie einzelne Folienschirme für jedes Paar. Die umfassendste Abschirmkonstruktion, die es bei Twisted-Pair-Kabeln gibt. Die einzelnen Folienpaare eliminieren das Fremdübersprechen von Paar zu Paar vollständig, während das Gesamtgeflecht für eine niederohmige Erdungsverbindung und mechanischen Schutz für die einzelnen Folien sorgt. Erforderlich für die Spezifikationen Cat7 und Cat8. Der Abschluss ist wesentlich komplexer als bei UTP – jedes Folienpaar muss separat abgeschlossen werden und das Geflecht muss an beiden Enden korrekt verbunden sein.
• SF/FTP (Geflechtfolie insgesamt/Folie einzelne Paare): Fügt eine Folienschicht zwischen den einzelnen Folienpaaren und dem äußeren Geflecht hinzu und sorgt so für eine zweite Schicht der Gesamtabschirmung. Wird in Umgebungen mit extrem hohen elektromagnetischen Störungen oder für spezielle Sicherheitsanwendungen verwendet, bei denen die Wirksamkeit der Abschirmung über einen sehr breiten Frequenzbereich aufrechterhalten werden muss.

Ein praktischer Installationsaspekt, der oft übersehen wird: Geschirmte Kommunikationskabel bieten nur dann ihre Nennabschirmungsleistung, wenn die Abschirmung an beiden Enden (zur EMI-Unterdrückung) oder an einem Ende (zur Vermeidung von Erdschleifenstörungen bei Audio- und Niederfrequenzsignalanwendungen) kontinuierlich geerdet ist. Ein abgeschirmtes Kabel mit einem nicht angeschlossenen Erdungsdraht oder einem falsch angeschlossenen Abschirmungsstecker schneidet in vielen EMI-Szenarien schlechter ab als ein entsprechendes ungeschirmtes Kabel, da die schwebende Abschirmung als parasitäre Antenne fungiert, die Störenergie in der Nähe der Signalleiter konzentriert. Der korrekte Schirmanschluss – niederohmige Verbindung zum Steckergehäuse mit vollem 360°-Kontakt, kein Pigtail-Kabel – ist ebenso wichtig wie die Schirmkonstruktion selbst.

Kommunikationskabelkonstruktionen für den Außenbereich und die direkte Erdverlegung und ihre Fehlermöglichkeiten

Kommunikationskabel, die im Freien verlegt oder direkt im Erdreich verlegt werden, unterliegen Verschleißmechanismen, die bei Installationen in Innenräumen völlig fehlen, und Kabel, die für den Innenbereich konzipiert sind, versagen schnell, wenn sie in solchen Umgebungen eingesetzt werden. Die Hauptgefahren sind das Eindringen von Feuchtigkeit, UV-Strahlung, Nagetierbefall und unterschiedliche Wärmeausdehnung zwischen den Kabelschichten – jeweils erfordern sie spezifische bauliche Gegenmaßnahmen.

Das Feuchtigkeitsmanagement in direkt erdverlegten Kommunikationskabeln wird durch eine von zwei Strategien angegangen: Füllen mit Überflutungsmasse oder trockene, wasserblockierende Bandsysteme. Flutungsverbundkabel füllen alle Zwischenräume im Kabelkern mit einem hydrophoben Gel auf Erdölbasis, das die kapillare Wasserwanderung entlang der Kabellänge verhindert. Das Gel ist hochwirksam, verursacht jedoch erhebliche Schwierigkeiten beim Anschließen – die Verbindung muss von jedem Leiterende mit Lösungsmitteln entfernt werden, und Gelrückstände auf Isolieroberflächen beeinträchtigen die Leistung des Steckverbinders, wenn sie nicht vollständig gereinigt werden. Wasserblockierende Bandsysteme verwenden superabsorbierende Polymerbänder, die bei Kontakt mit Feuchtigkeit aufquellen, um das Kabelinnere abzudichten. Diese lassen sich sauberer abschließen, erfordern jedoch, dass das Band in Kontakt mit der Innenfläche der Ummantelung bleibt. Durch die Migration des Bandes während der Installation können Lücken in der wasserabweisenden Abdeckung entstehen.

Die Schädigung von Außenkommunikationskabeln durch UV-Strahlung ist in erster Linie ein Mantelphänomen. Standardmäßige Kabelummantelungen für den Innenbereich bestehen aus PVC- oder PE-Typen, die nicht UV-stabilisiert sind und innerhalb von 6 bis 18 Monaten nach der Exposition im Freien mit Kreidung und Mikrorissen an der Oberfläche beginnen. Kommunikationskabel für den Außenbereich verwenden Mantelverbindungen mit zusätzlichen UV-Absorbern und gehinderten Amin-Lichtstabilisatoren (HALS), die UV-Photonenenergie abfangen, bevor sie Polymerkettenbindungen aufbrechen kann. Schwarz pigmentierte Polyethylenmäntel erreichen UV-Stabilität durch den Rußgehalt (typischerweise 2–3 Gew.-%), der UV-Strahlung über das gesamte relevante Spektrum absorbiert und den kostengünstigsten UV-Stabilisierungsansatz für Kabel darstellt, die keinen Farbanforderungen im sichtbaren Spektrum ausgesetzt sind.

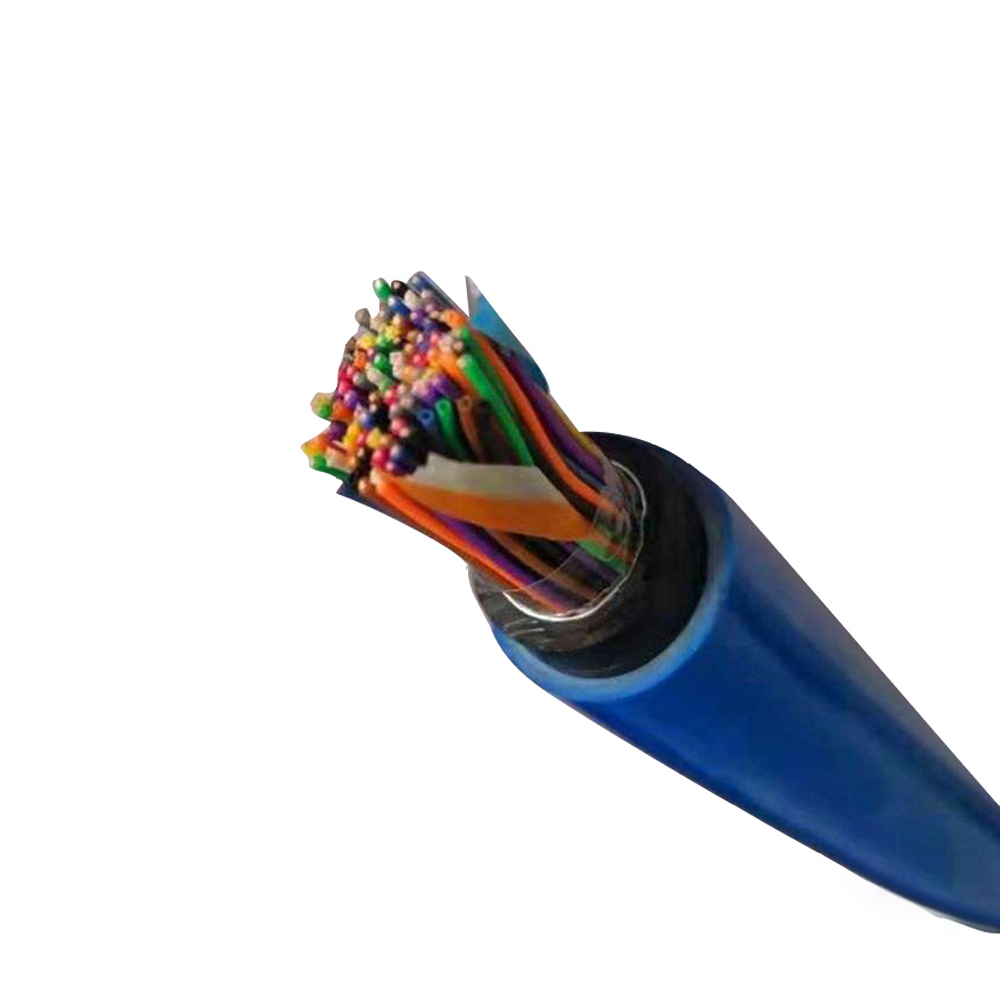

Nagetierbefall ist eine wesentliche Ursache für den Ausfall von Kommunikationskabeln in landwirtschaftlichen, bewaldeten und subtropischen Umgebungen. Nagetiere kauen Kabelummantelungen und Panzerungen, um Nestmaterial zu gewinnen und die Länge der Schneidezähne aufrechtzuerhalten. Der Schaden konzentriert sich in der Regel auf bestimmte Angriffspunkte und ist nicht gleichmäßig verteilt, sodass er bei der Messung des Kabelwiderstands erst unsichtbar wird, wenn das Kabel physisch ausgegraben wird. Zu den Optionen zum Schutz vor Nagetieren gehören:

• Stahlbandpanzerung unter dem Außenmantel, die mechanischen Widerstand gegen Nagen bietet, aber das Gewicht erhöht und in sauren Böden vor Korrosion geschützt werden muss.
• Panzerung aus gewelltem Stahlband (CST), die den mechanischen Schutz von Stahl mit größerer Flexibilität als Flachbandpanzerung kombiniert und so die Installation in Kurven erleichtert.
• Ummantelungen aus hochdichtem Polyethylen (HDPE) mit ausreichender Wandstärke (typischerweise ≥2,5 mm), die aufgrund ihrer höheren Härte und Zugfestigkeit dem Nagen besser widerstehen als herkömmliche PVC- oder weiche PE-Verbindungen.
• Ummantelungen aus abstoßenden Verbindungen, die Capsaicin oder andere geschmackshemmende Chemikalien enthalten – diese werden in bestimmten Märkten eingesetzt und zeigen je nach vorhandener Nagetierart eine unterschiedliche Wirksamkeit.

Die unterschiedliche Wärmeausdehnung zwischen Kabelschichten ist ein langfristiger Ausfallmechanismus bei Außenkabeln, die starken Temperaturwechseln ausgesetzt sind. Kupferleiter, PE-Isolierung, Stahlpanzerung und PVC-Mantel haben alle unterschiedliche Wärmeausdehnungskoeffizienten. Bei Kabeln, die täglichen Temperaturschwankungen von 40 °C oder mehr ausgesetzt sind – was häufig bei direkter Sonneneinstrahlung der Fall ist – kann die kumulative Verschiebung der Schichten relativ zueinander über Jahre hinweg dazu führen, dass der Mantel in Längsrichtung reißt oder die Armierung Ermüdungsrisse entwickelt. Dieser Versagensmodus tritt am häufigsten an festen Punkten wie der Einführung in Leitungen oder an Kabelklemmenstellen auf, wo die Wärmeausdehnung mechanisch eingeschränkt ist. Bei Außenkommunikationskabeln für Umgebungen mit hohen Temperaturwechseln sollten Mantelmaterialien mit hoher Bruchdehnung (typischerweise > 250 %) verwendet werden, um unterschiedliche Ausdehnungen ohne Rissbildung auszugleichen.

Charakteristische Impedanz in Kommunikationskabeln: Was sie bestimmt und warum Fehlanpassungen Probleme verursachen

Die charakteristische Impedanz ist eine grundlegende Eigenschaft jeder Übertragungsleitung – einschließlich Kommunikationskabeln – und beschreibt das Verhältnis von Spannung zu Strom für eine Welle, die sich entlang der Leitung ausbreitet. Für Twisted-Pair-Datenkabel beträgt die angestrebte charakteristische Impedanz 100 Ω (±15 Ω gemäß TIA-568 für strukturierte Verkabelung); Bei Koaxialkabeln für HF- und Videoanwendungen sind 50 Ω und 75 Ω die vorherrschenden Standards. Der Wellenwiderstand wird durch die Geometrie und Materialien des Kabelquerschnitts bestimmt und errechnet sich näherungsweise als:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , wobei D der Außendurchmesser der Isolierung, d der Leiterdurchmesser und ε die Dielektrizitätskonstante des Isoliermaterials ist. In der Praxis bestimmen drei Herstellungsparameter die erreichte Impedanz: der Leiterdurchmesser, die Isolationswandstärke (die D/d bestimmt) und die Dielektrizitätskonstante der Isolation. Schwankungen dieser Werte entlang der Kabellänge führen zu Impedanzschwankungen, die wiederum zu Signalreflexionen an jeder Impedanzdiskontinuität führen.

Die Folgen von Impedanzdiskontinuitäten hängen von der Signalfrequenz und der Größe der Fehlanpassung ab. Am Empfangsende einer Datenverbindung kommt eine Signalreflexion von einer Kabelimpedanzdiskontinuität als verzögerte Kopie des übertragenen Signals beim Empfänger an. Wenn die Verzögerung einen erheblichen Bruchteil der Symbolperiode ausmacht (d. h. die Reflexion trifft ein, während das nächste Symbol empfangen wird), entsteht Intersymbolinterferenz (ISI), die der Equalizer des Empfängers kompensieren muss. Moderne Gigabit- und 10-Gigabit-Ethernet-Transceiver verfügen über eine adaptive Entzerrung, die mäßige ISI kompensieren kann, aber der durch kabelinduzierte ISI verbrauchte Ausgleichsspielraum verringert die Rauschmarge des Systems und verringert die maximal erreichbare Verbindungslänge.

Aus Sicht der Fertigungskontrolle erfordert das Erreichen einer konsistenten charakteristischen Impedanz Folgendes:

• Enge Toleranz des Leiterdurchmessers – eine Abweichung des Leiterdurchmessers von ±1 % führt zu einer Abweichung von etwa ±0,5 % bei ln(D/d), was sich direkt in einer Impedanzabweichung niederschlägt. Bei einem 100-Ω-Ziel trägt allein eine Durchmesseränderung von 1 % zu einer Impedanzschwankung von ±0,5 Ω bei.
• Gleichbleibende Dicke der Isolationswand mit geringer Exzentrizität – eine exzentrische Isolationswand, die auf einer Seite 10 % dicker ist als auf der anderen, erzeugt eine lokale Impedanzschwankung, wenn sich das Paar durch seine Verdrillung dreht, was zu periodischen Impedanzschwankungen bei der Verdrillungsschlagfrequenz führt, die im Rückflussdämpfungsspektrum als diskrete Spitze (strukturelle Rückflussdämpfung) erscheinen.
• Stabile Dielektrizitätskonstante der Isoliermasse – von hygroskopischen Isoliermaterialien aufgenommene Feuchtigkeit erhöht deren Dielektrizitätskonstante und verringert die Impedanz. Geschäumte PE-Isolierung ist zwar vorteilhaft für eine niedrige Dielektrizitätskonstante und einen niedrigen Verlustfaktor, erfordert jedoch eine präzise Steuerung des Schaumanteils, da eine Änderung des Schaumhohlraumanteils um 5 % die effektive Dielektrizitätskonstante um etwa 0,05 ändert und die charakteristische Impedanz für eine typische koaxiale Geometrie um etwa 1,5 Ω verschiebt.
• Kontinuierliche Impedanzüberwachung mittels Zeitbereichsreflektometrie (TDR) in der Produktionslinie – TDR misst das reflektierte Signal einer schnellen Spannungsstufe, die in das Kabelende eingespeist wird, und zeigt die Impedanz als Funktion der Entfernung an, was die Inline-Erkennung von Impedanzanomalien während der Herstellung und nicht an fertigen Spulen ermöglicht.

Wie strukturierte Verkabelungsstandards die Auswahl von Kommunikationskabeln in Gebäudeinstallationen regeln

Die Gebäudekommunikationsinfrastruktur unterliegt strukturierten Verkabelungsstandards, die nicht nur die Kabelleistungsparameter, sondern die gesamte Systemarchitektur definieren – Kanallängenbeschränkungen, Verbindungspunktzuweisung und die Leistungsbudgets, die für die gesamte installierte Verbindung einschließlich Kabel, Anschlüsse und Patchkabel gelten. Das Verständnis dieser Einschränkungen auf Systemebene ist für die korrekte Spezifikation des Kommunikationskabels von entscheidender Bedeutung, da ein Kabel, das seine eigene Leistungsspezifikation erfüllt, immer noch zum Ausfall des installierten Kanals führen kann, wenn die Systemarchitektur nicht berücksichtigt wird.

Die vorherrschenden Standards sind TIA-568 (nordamerikanischer Markt) und ISO/IEC 11801 (internationaler Markt). Beide definieren ein Permanent-Link-Modell – die Kabelführung vom Patchfeld des Telekommunikationsraums zur Steckdose im Arbeitsbereich, ohne Patchkabel – und ein Kanalmodell, das den Permanent-Link sowie bis zu 10 Meter Patchkabel an jedem Ende umfasst. Die maximale Dauerverbindungslänge beträgt 90 Meter für die horizontale Verkabelung in beiden Standards, wobei die restlichen 10 Meter des 100-Meter-Kanals für Patchkabel vorgesehen sind. Diese 90-Meter-Grenze ist nicht willkürlich: Sie wird berechnet, um sicherzustellen, dass das Kanaleinfügedämpfungsbudget (einschließlich Steckerverlusten) für die angegebene Übertragungsanwendung nicht überschritten wird, wenn die ungünstigsten Kabel- und Steckerleistungsparameter kombiniert werden.

Ein häufiger Fehler bei Feldspezifikationen besteht darin, die 100-Meter-Kanalbeschränkung als Kabellängenbeschränkung zu behandeln und 100 Meter horizontales Kabel zu verlegen, sodass kein Spielraum für Patchkabel bleibt. Ein zweiter häufiger Fehler ist die Vermischung von Kabel- und Steckerkategorien – die Verwendung von Cat6-Kabeln mit Cat5e-Rating-Patchpanels oder Keystone-Buchsen. Die Kanalleistung wird durch das schwächste Glied im Pfad bestimmt; Ein Cat6-Kabel, das mit Cat5e-konformen Anschlüssen abgeschlossen ist, erzeugt einen Cat5e-Kanal, da der NEXT-Anschluss und die Rückflussdämpfungsleistung die gesamten Kanalparameter unter den Cat6-Schwellenwert verschlechtern. Auf die Kategorie abgestimmte Komponenten im gesamten Kanal – Kabel, Patchpanels, Keystones und Patchkabel – sind eine Grundvoraussetzung und keine Empfehlung.

Für industrielle Kommunikationsinstallationen, die der IEC 11801-3 (Industriegebäude) und nicht der Norm für gewerbliche Gebäude unterliegen, definieren zusätzliche Umweltklassifizierungen (EA, EB, EC, ED) die mechanischen, klimatischen und elektromagnetischen Belastungen, denen das Verkabelungssystem standhalten muss. Klasse ED deckt beispielsweise direkte Erdverlegung und freiliegende Installationen im Freien ab und erfordert zusätzliche Kabelkonstruktionen (Überflutungsmasse, UV-stabilisierte Ummantelung, Armierung), die über die grundlegenden elektrischen Leistungsparameter hinausgehen. Die Spezifizierung von Kabeln für eine Industrieinstallation ausschließlich auf der Grundlage ihrer elektrischen Kategorie (Cat6, Cat6A) ohne Berücksichtigung der Umweltklasse führt zu einem System, das zunächst die Anforderungen an den Datendurchsatz erfüllt, jedoch aufgrund von Umwelteinflüssen vorzeitig ausfällt.
