Umfassende Einführung in Schleppkettenkabel

I. Definition und Kernfunktionen
Schleppkettenkabel sind flexible Kabel, die speziell für Hochgeschwindigkeits- und Hochfrequenz-Hin- und Herbewegungen in automatisierten Schleppkettensystemen für Geräte entwickelt wurden. Sie werden in geschlossenen oder offenen Schleppketten aus technischem Kunststoff installiert und bewegen sich zusammen mit der Kette, um mobile Maschinen mit Strom, Steuersignalen und Datenübertragung zu versorgen.

Kernfunktionen:
Hohe Flexibilität und Biegefestigkeit: Konzipiert für kontinuierliches Hin- und Herbiegen mit einem kleinen minimalen Biegeradius (normalerweise nur das 7,5-fache des Kabelaußendurchmessers), der bis zu 10 Millionen oder mehr Biegezyklen aushalten kann.
Torsionsfestigkeit und Verdrehschutz: Die optimierte Struktur der Kerndrahtverseilung wirkt den inneren Spannungen, die während der Bewegung innerhalb der Schleppkette entstehen, wirksam entgegen und verhindert so Kabelverdrehungen und Kerndrahtverwicklungen.
Beständigkeit gegen mechanische Beanspruchung: Hervorragende Zug-, Druck- und Verschleißfestigkeit, beständig gegen kontinuierliche Reibung und Kompression an den Wänden der Schleppkette und anderen Kabeln.
Starke strukturelle Stabilität: Die geringe Haftung zwischen den Kerndrähten verhindert ein Festkleben während der Bewegung, während das Design der Mittelfüllung dafür sorgt, dass das Kabel abgerundet bleibt und eine stabile Bewegungsbahn innerhalb der Schleppkette aufrechterhält.

II. Haupttypen und Anwendungsszenarien
Klassifizierung nach Funktion:
Energieschleppkettenkabel: Übertragen Sie höhere Spannungen und Ströme, um mobile Motoren und Antriebsgeräte anzutreiben.
Steuerschleppkettenkabel: Übertragen Sie Steuersignale und Sensorsignale mit niedrigeren Spannungspegeln und einem Schwerpunkt auf Anti-Interferenz-Fähigkeiten.
Daten-/Bus-Schleppkettenkabel: Wird für die Hochfrequenz-Datenübertragung wie Ethernet (CAT5e/6/7) und Feldbus (PROFIBUS, CAN usw.) verwendet und erfordert eine geringe Dämpfung und eine hohe Schirmdämpfung.
Hybrid-/Komposit-Schleppkettenkabel: Integrieren Sie Strom, Steuerung, Daten und sogar Glasfasern oder Luftleitungen in einem einzigen Kabel und erreichen Sie so eine hochintegrierte Verkabelung.

Typische Anwendungsbereiche:
CNC-Werkzeugmaschinen: Zur Strom- und Signalübertragung in mobilen Komponenten wie Werkzeugmagazinen, Spindeln und Arbeitstischen.
Industrieroboter: Wird für lineare Bewegungseinheiten wie die siebte Achse (Bodenschiene) von Robotern und Linearmodulen verwendet.
Automatisierte Produktionslinien: Zur Strom- und Signalübertragung in mobilen Komponenten von Materialtransportlinien, Montagelinien und Prüfgeräten.
Logistik- und Lagersysteme: Zur mobilen Stromversorgung in Staplern, Shuttlewagen und automatischen Sortieranlagen.
Bühnenbeleuchtungsausrüstung: Wird für mobile Beleuchtungsträger und Hebevorrichtungen verwendet.

III. Wichtige Kontrollen des Produktionsprozesses

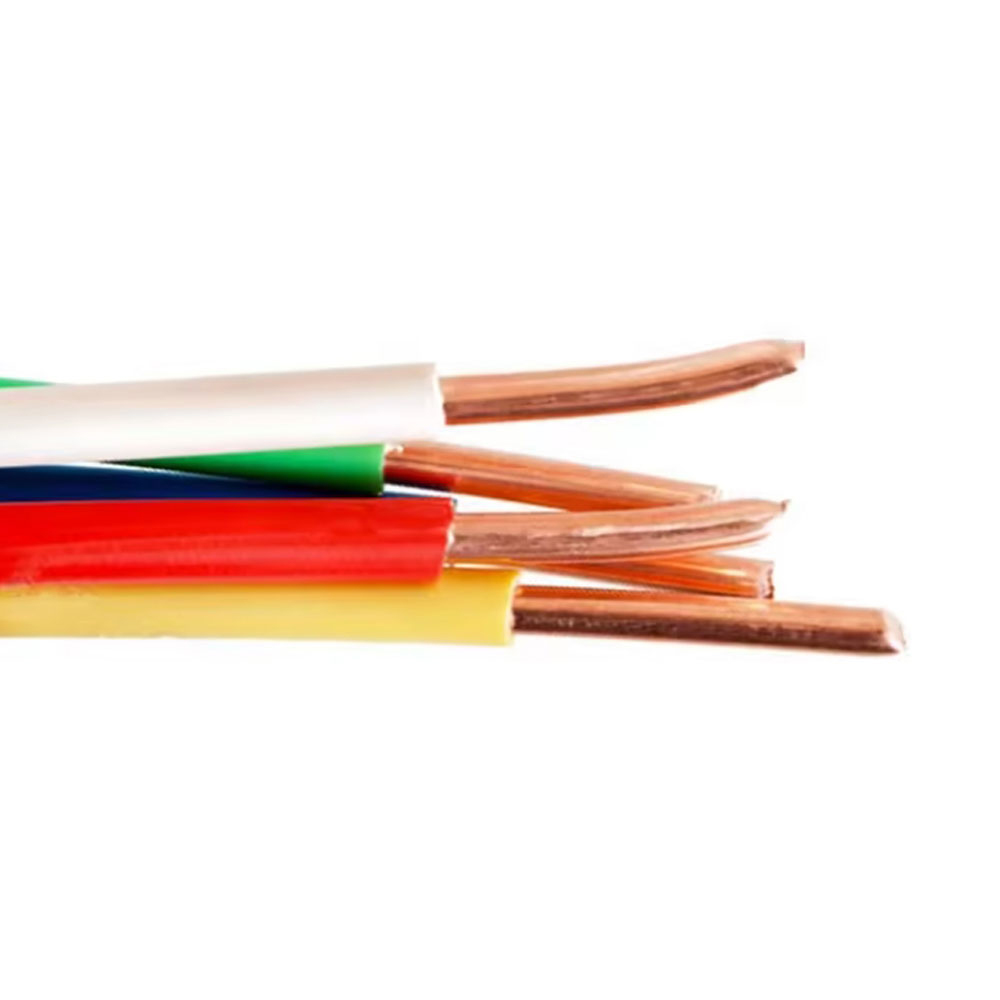

Leiterdesign: Hergestellt aus ultrafeinen sauerstofffreien Kupferdrähten (Durchmesser nur 0,05 mm) unter Verwendung spezieller Bündelverseilungsmethoden, um sicherzustellen, dass die Leiter nicht brechen und der Widerstand bei wiederholtem Biegen stabil bleibt.
Dämmstoffe: Um sicherzustellen, dass die Dämmschicht bei dynamischer Belastung nicht reißt oder verklebt, werden hochfeste, hochelastische Spezialmaterialien aus PVC, TPE oder PUR ausgewählt.
Kerndrahtverseilung und -verkabelung: Es wird eine optimierte geschichtete und gebündelte Verseilstruktur verwendet, mit präziser Abstimmung von Verseilrichtung und Steigung in jeder Schicht, um innere Spannungen auszugleichen und eine „Vogelkäfigbildung“ des Kabels zu verhindern.
Zugmittelpunkt und Füllung: Ein hochfestes nichtmetallisches Zugelement (z. B. Kevlar-Faser) wird typischerweise in der Kabelmitte platziert, um Zugspannungen aufzunehmen. Füllstoffe sorgen für strukturelle Rundheit und reduzieren die innere Reibung.

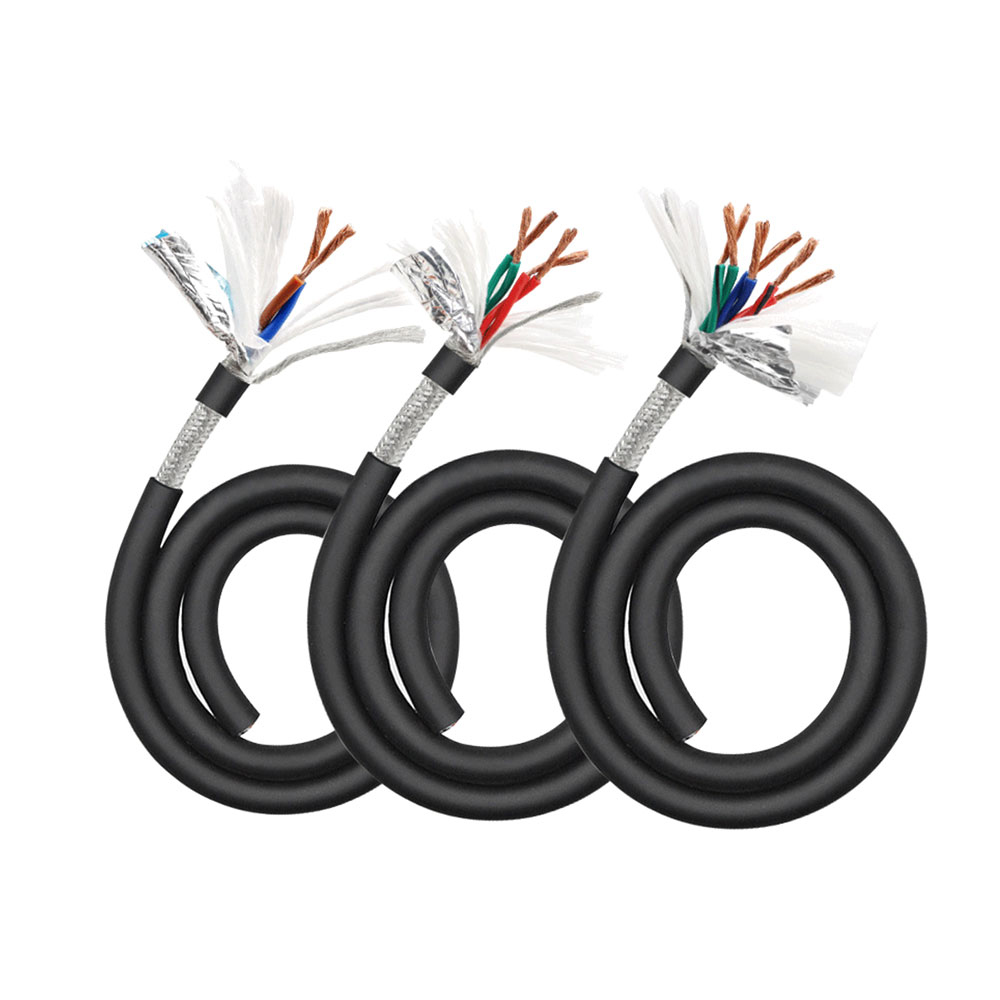

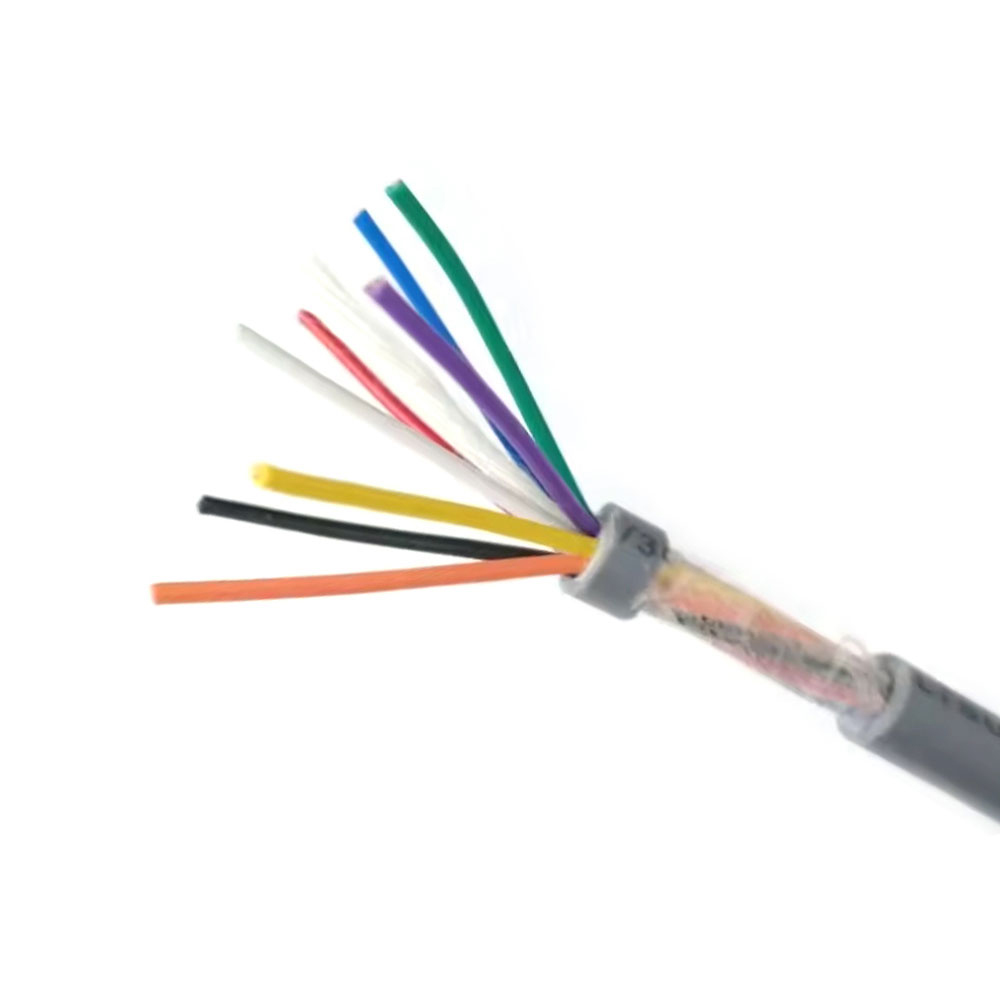

Abschirmung und Mantel: Eine geflochtene Abschirmung aus verzinntem Kupferdraht mit hoher Bedeckung (typischerweise ≥85 %) sorgt für eine effektive Beständigkeit gegen elektromagnetische Störungen. Der Außenmantel besteht aus hochverschleißfestem, ölbeständigem und reißfestem Polyurethan (PUR)-Material, mit glatter Oberfläche oder Rillen zur Reduzierung des Reibungskoeffizienten.

IV. Detaillierte Kernvorteile
Erweiterte Lebensdauer: Entwickelt für hohe Zyklenzahlen mit einer Lebensdauer von Millionen bis mehreren zehn Millionen hin- und hergehenden Bewegungen unter ordnungsgemäßen Installationsbedingungen, wodurch Ausfallzeiten, Wartungszeiten und Austauschkosten der Geräte erheblich reduziert werden.
Hochzuverlässige Übertragung: Optimiertes elektrisches Design und Abschirmungsstruktur sorgen für eine stabile Stromversorgung, klare Steuersignale und unterbrechungsfreie Datenkommunikation mit geringen Bitfehlerraten bei kontinuierlicher Bewegung.
Einfache Installation und Platzersparnis: Hohe Flexibilität erleichtert die Installation in kompakten Schleppkettenräumen. Hybridkabel können mehrere Einzelfunktionskabel ersetzen, was die Verkabelung vereinfacht, Platz in der Schleppkette spart und das Systemgewicht reduziert.
Hoher mechanischer Schutz und Anpassungsfähigkeit: Die robuste Hülle und die Innenstruktur bieten eine hervorragende Verschleiß-, Druck- und Schlagfestigkeit und passen sich den üblichen Umgebungsbedingungen im Werk wie Öl, Kühlmittel und Schmutz an.
Vorhersehbare Bewegungsbahn: Die stabile Struktur sorgt dafür, dass das Kabel beim Biegen innerhalb der Schleppkette eine feste Form beibehält, was eine reibungslose Bewegung ermöglicht und ein Verklemmen mit der Kette oder anderen Kabeln vermeidet, wodurch das Ausfallrisiko verringert wird.

Zusammenfassung
Schleppkettenkabel sind die „Lebensader“ für den zuverlässigen Betrieb hochdynamischer automatisierter Anlagen. Ihre Kernleistung liegt in der perfekten Integration von mechanischer Haltbarkeit und elektrischer Stabilität durch präzises Strukturdesign und Materialauswahl.
