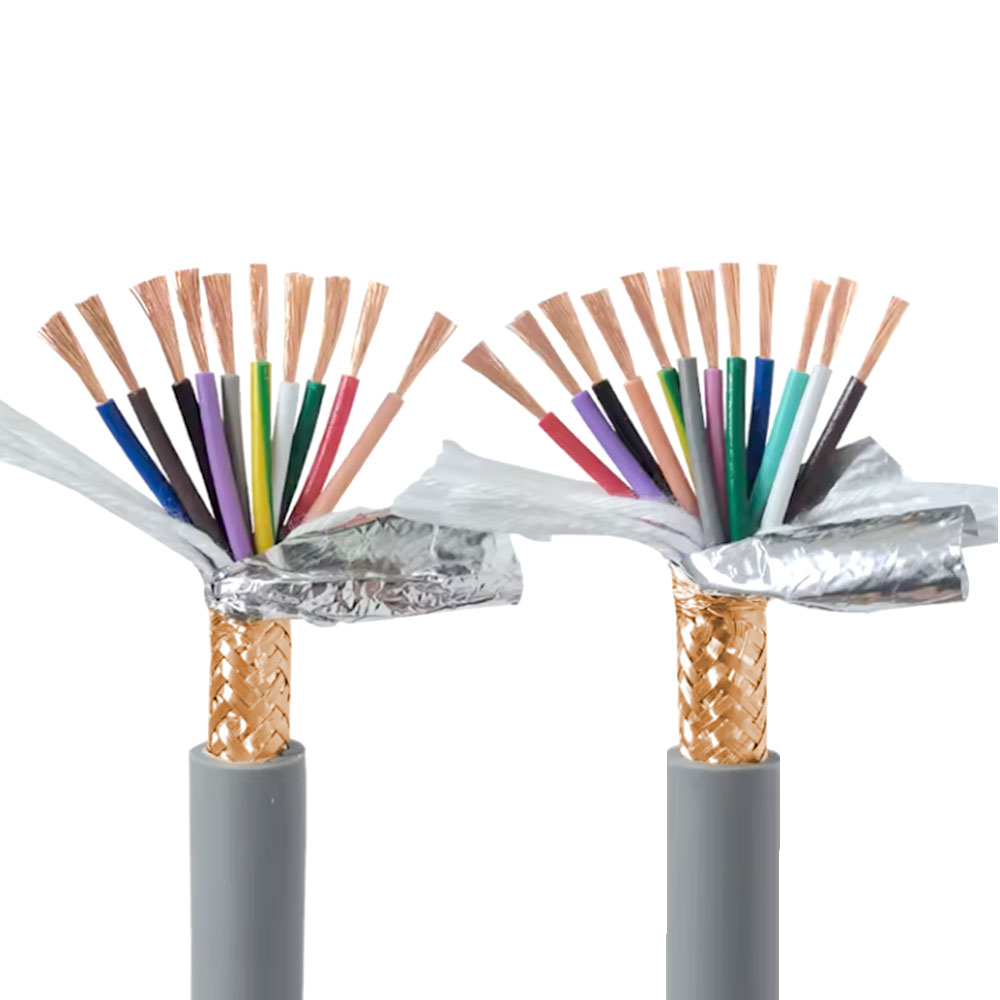

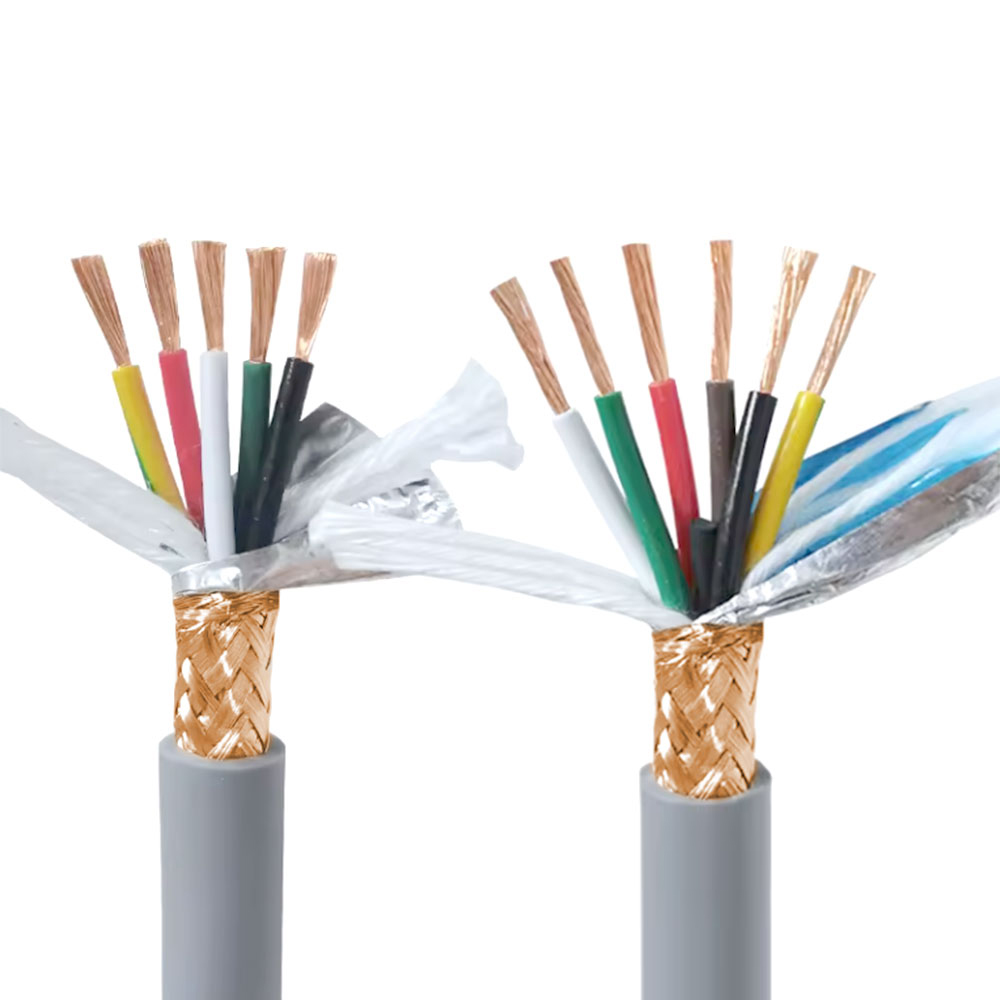

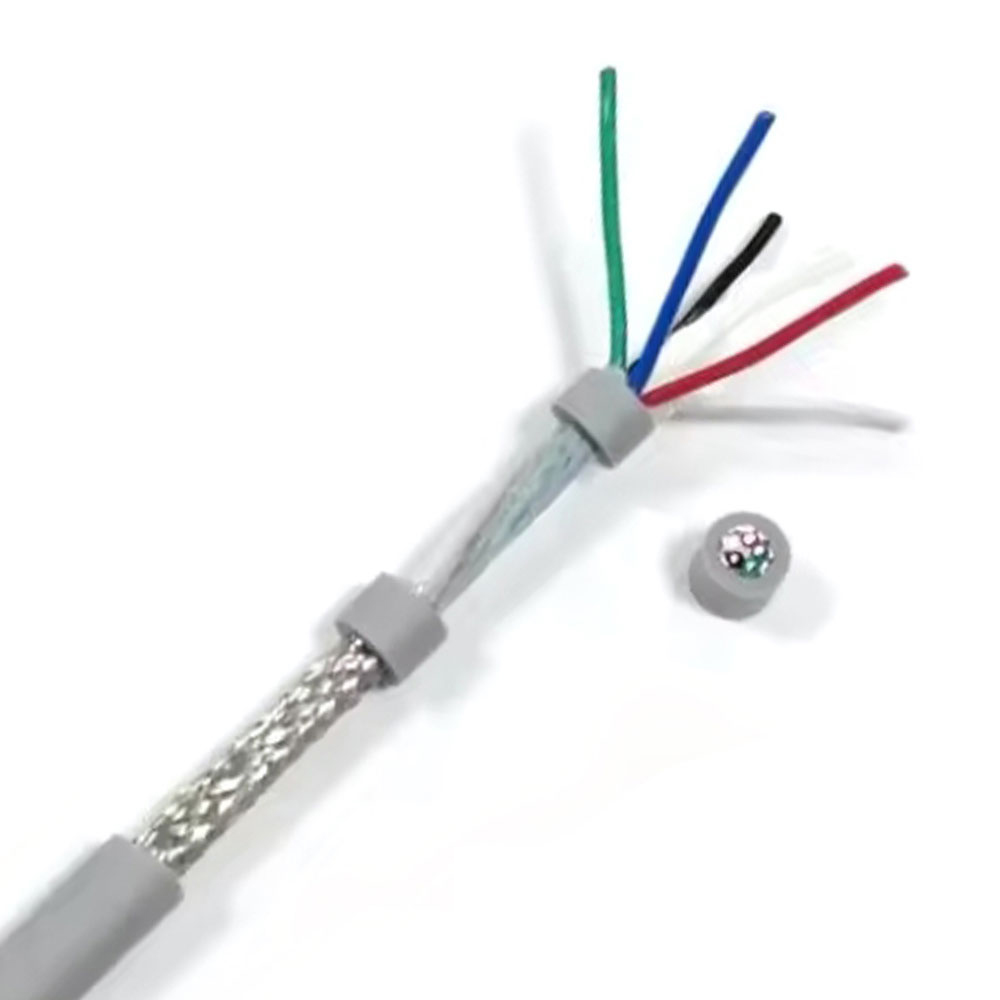

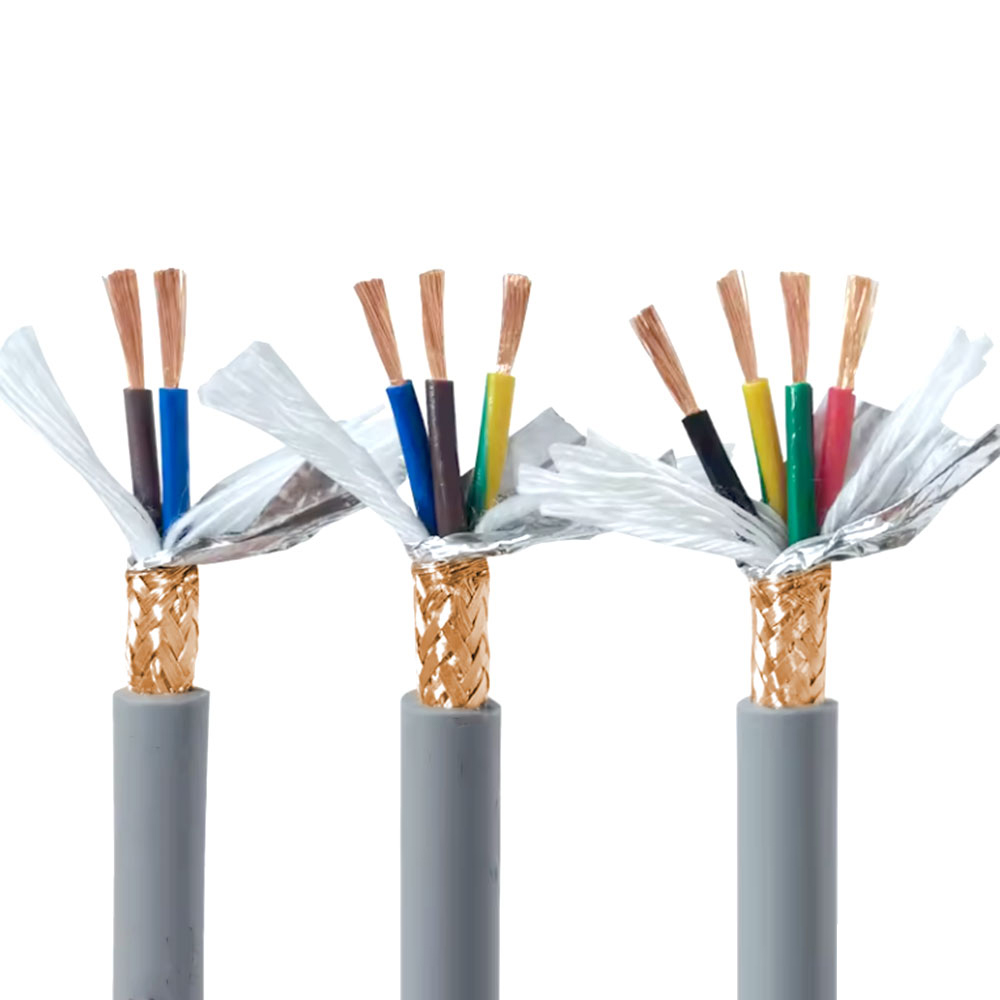

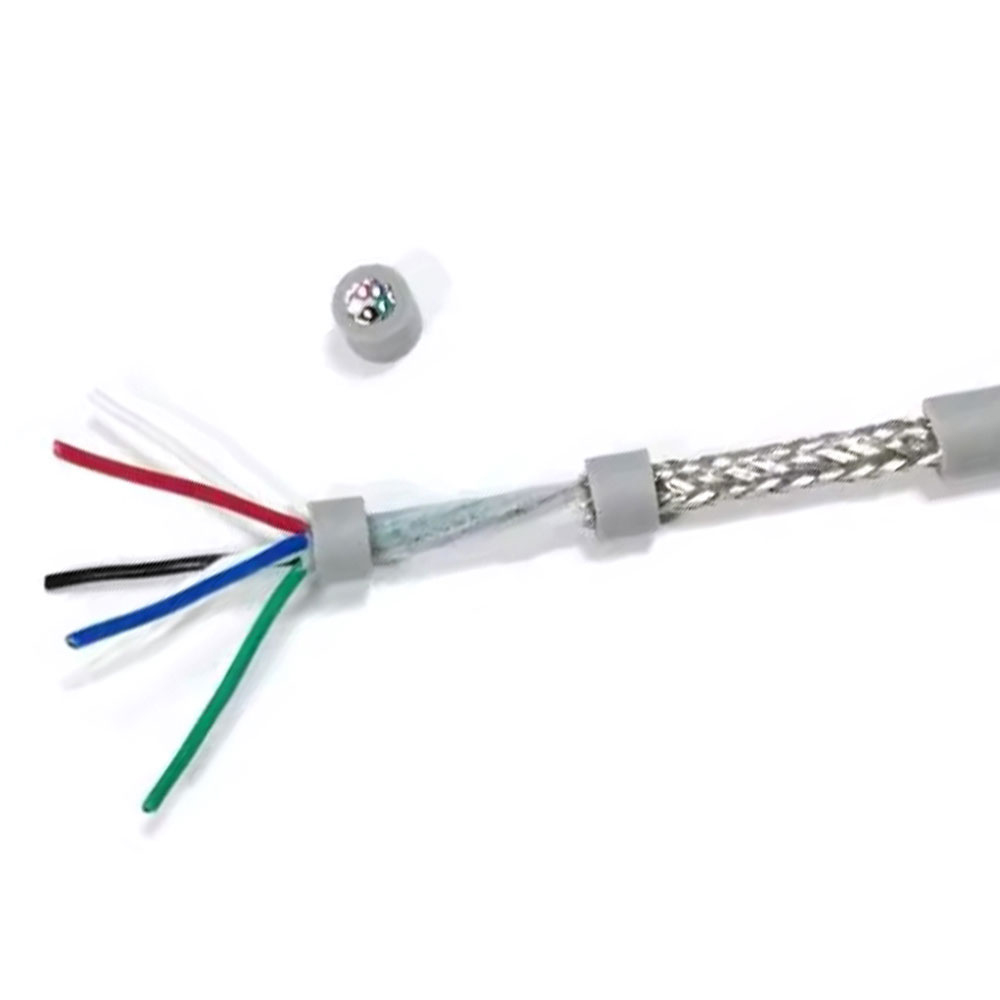

TRVVP Widerstand gegen elektromagnetische Störungen, Schleppkettenkabel

Extreme Flexibilität und hohe Zugfestigkeit:
Die Kombination aus hochflexiblen Leitern und integrierten Zugelementen erfüllt die Anforderungen für die Hochgeschwindigkeits-Hin- und Herbewegung von Aufzügen.
Signalintegritätsgarantie:
Durch die Hinzufügung einer Gesamtschirmung auf Basis von Twisted-Pair- oder Einzelschirmungen werden mehrere Schutzebenen gebildet, die sich besonders für die Übertragung von Bussignalen (z. B. CAN, Ethernet) und Videosignalen in modernen maschinenraumlosen Aufzügen, Hochgeschwindigkeitsaufzügen und intelligenten Aufzügen eignen.
Zuverlässige mechanische und Umweltbeständigkeit:
Es wurde speziell für die vertikale Biegeumgebung von Aufzugsschächten entwickelt und verfügt über eine lange Biegelebensdauer. Der PVC-Mantel bietet grundlegenden Umweltschutz.
Anwendungsbereich: Wird in Aufzügen, Aufzügen und vertikalen Hebesystemen verwendet, bei denen die Gefahr elektromagnetischer Störungen besteht oder hohe Anforderungen an die Signalübertragungsqualität bestehen. Sie dienen als Hängekabel zur Übertragung gemischter Strom-, Steuerungs-, Daten- und Videosignale.

Leiter: Geglühter Kupferleiter der Klasse 6 (mehrsträngige ultrafeine Kupferdrähte), äußerst flexibel. Querschnittsbereich: 0,75 mm² bis 2,5 mm² (Signal/Steuerung), 4 mm² bis 35 mm² (Leistung).
Isolierung: Spezielles flexibles PVC, farblich gekennzeichnet.
Kernstruktur: Multi-Core-Integration mit flexiblen Konfigurationen, wie zum Beispiel:
• Leistungsadern (3-phasige Erde)
• Steuer-/Signalkerne (mehrere Kerne, oft verdrillte Paare, um internes Übersprechen zu reduzieren)
• Kommunikations-/Buskerne (z. B. CAN-Bus, Ethernet-Paare)
• Videoadern (z. B. Koaxialkabel)
Zugelement: Zentrales oder integriertes Aramidgarn, Faserseil oder verzinktes Stahldrahtseil, um mechanischer Spannung standzuhalten.
Füllung: Nicht hygroskopisches Füllmaterial zur Aufrechterhaltung der Kabelrundheit.
Abschirmungsstruktur (Kernmerkmal): Gesamtabschirmung: In der Regel werden verzinnte Kupfergeflechte oder Aluminium-Kunststoff-Verbundband-Ableitungsdrähte mit einer Bedeckung von ≥80 % verwendet, wobei alle Kabeladern im Mantel eingeschlossen sind. Einige Modelle umfassen möglicherweise eine individuelle Abschirmung für kritische Paare (z. B. Kommunikationspaare).
Mantel: Hochfestes, abriebfestes und biegefestes PVC, typischerweise schwarz oder grau, und kann raucharme, halogenfreie (LSZH) Eigenschaften aufweisen.
Nennspannung: 300/500 V oder 450/750 V.
Langzeitbetriebstemperatur: -15 °C bis 70 °C (für mobile Installation).
Mindestbiegeradius: Mobile Installation: 10 × D (wobei D der Kabelaußendurchmesser ist).
Aufhängungshöhe: Basierend auf der Zugfestigkeit des Elements ausgelegt, unterstützt typischerweise Hubhöhen von 80 bis 200 Metern.
Flammschutzklasse: Entspricht GB/T 18380.1 (oder IEC 60332-1).
Abschirmungswirksamkeit: Bietet ein gewisses Maß an Widerstandsfähigkeit gegen elektromagnetische Störungen (EMI) und verhindert so das Eindringen externer Störungen oder die Abstrahlung interner Signale.
