Warum die Biegeermüdungslebensdauer die wichtigste Leistungskennzahl für Hängekabel ist
Im Gegensatz zu Festinstallationskabeln Aufzugsflachkabel Während ihrer gesamten Lebensdauer unterliegen sie einer ständigen zyklischen Biegung. Jedes Mal, wenn sich die Aufzugskabine bewegt, hängt das Kabel in einer Kettenschleife, die ihre Position ändert und das Kabel am Aufhängepunkt und entlang des Aufhängeabschnitts wiederholt biegt. In einem Hochhaus, in dem ein Aufzug täglich 200 bis 400 Fahrten durchführt, kann ein Hängekabel über eine Lebensdauer von 15 bis 25 Jahren Millionen von Biegezyklen ansammeln. Dies macht die Biegeermüdungsbeständigkeit – nicht nur die Zugfestigkeit oder die dielektrischen Eigenschaften der Isolierung – zum entscheidenden Leistungskriterium bei der Kabelspezifikation und -beschaffung.
Die Biege-Ermüdungs-Lebensdauer wird in erster Linie durch die Leiterlitzenkonstruktion bestimmt. Wanderflachkabel verwenden feindrähtige Leiter, typischerweise Klasse 5 oder Klasse 6 gemäß IEC 60228, die aus einer großen Anzahl sehr dünner, miteinander verdrillter Einzeldrähte bestehen. Ein Leiter der Klasse 6 mit einem Querschnitt von 0,75 mm² kann aus über 200 Einzeldrähten mit einem Durchmesser von jeweils weniger als 0,08 mm aufgebaut werden, verglichen mit einem starren Leiter der Klasse 2 mit demselben Querschnitt, der nur 7 Drähte verwendet. Diese feine Verseilung verteilt die Biegespannung auf eine viel größere Anzahl von Drahtschnittstellen und erhöht so die Anzahl der Biegezyklen, die der Leiter aushalten kann, bevor einzelne Drähte zu brechen beginnen, erheblich. Wenn feindrähtige Leiter durch gröbere Alternativen ersetzt werden, um die Kosten zu senken, sinkt die Biegelebensdauer stark – oft um eine Größenordnung –, während das Kabel möglicherweise noch statische elektrische Tests besteht, wodurch die Verschlechterung unsichtbar bleibt, bis Ausfälle vor Ort auftreten.
Isoliermaterial trägt auch zur Biegefestigkeit bei. Thermoplastische Elastomere (TPE) und speziell formulierte PVC-Verbindungen, die in Fahrkabeln für Aufzüge verwendet werden, sind so konstruiert, dass sie über weite Temperaturbereiche flexibel bleiben, ohne zu reißen oder auszuhärten. Standardmäßiges Allzweck-PVC wird bei niedrigen Temperaturen spröde und wird bei erhöhten Temperaturen übermäßig weich, was beides die Ermüdung der Isolierung an den Biegepunkten beschleunigt. Anhui Zhishang Cable Technology Co., Ltd. qualifiziert Isolationsverbindungen speziell für dynamische Biegeanwendungen und überprüft die Leistung durch standardisierte Biegezyklustests, anstatt sich ausschließlich auf Materialdatenblätter zu verlassen.

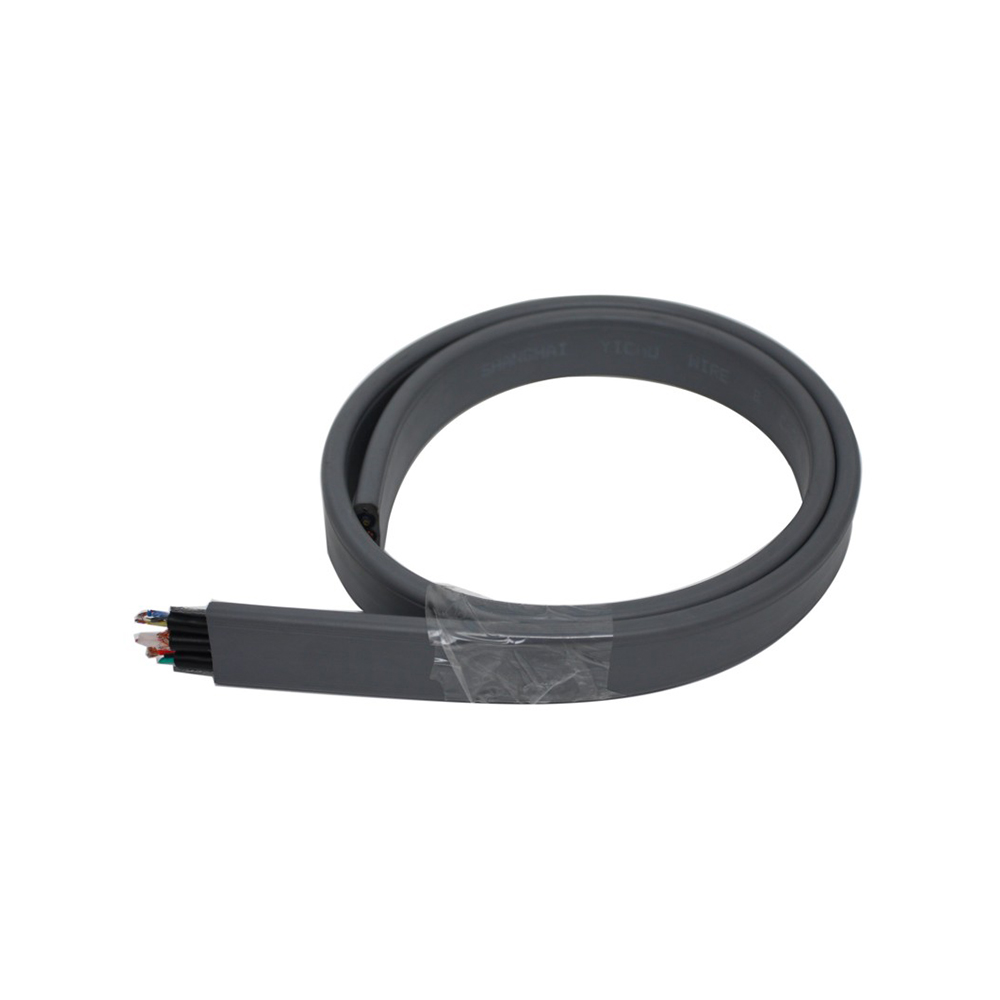

Flachkabelgeometrie und wie sie das Schleifenverhalten im Aufzugsschacht steuert

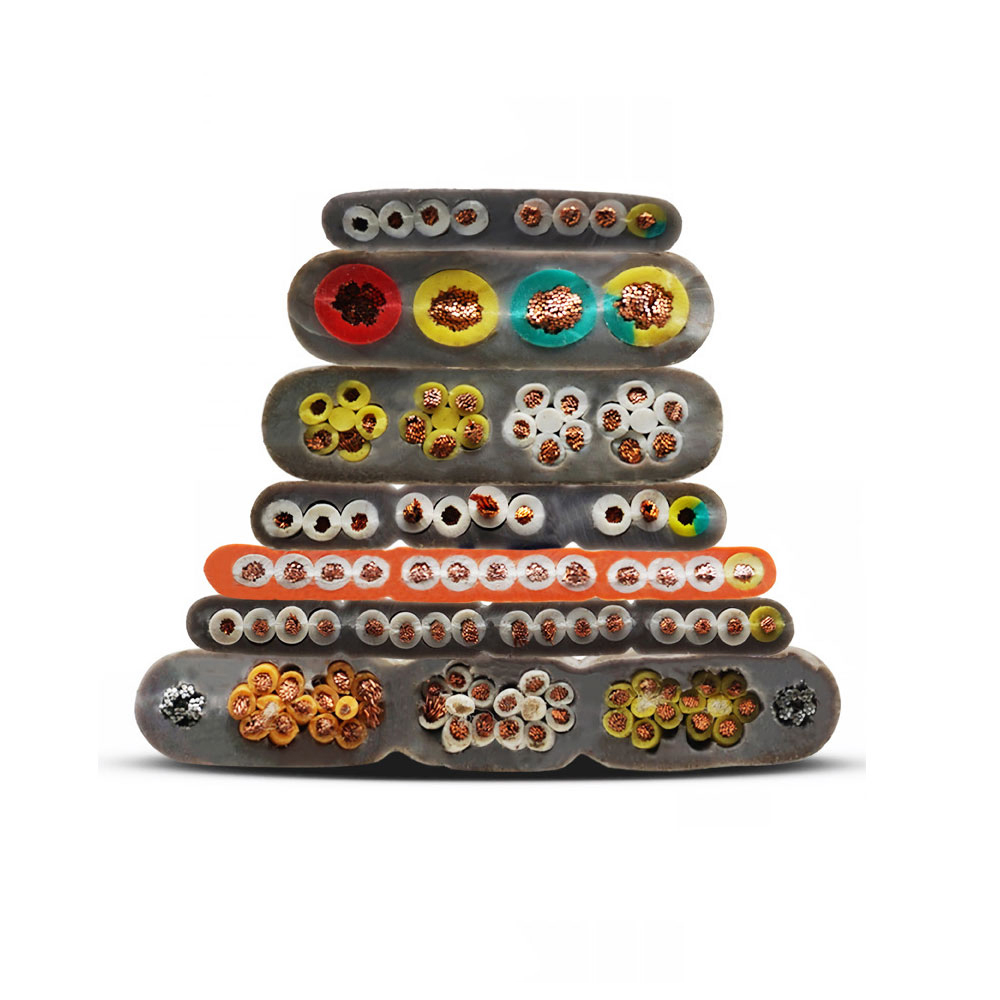

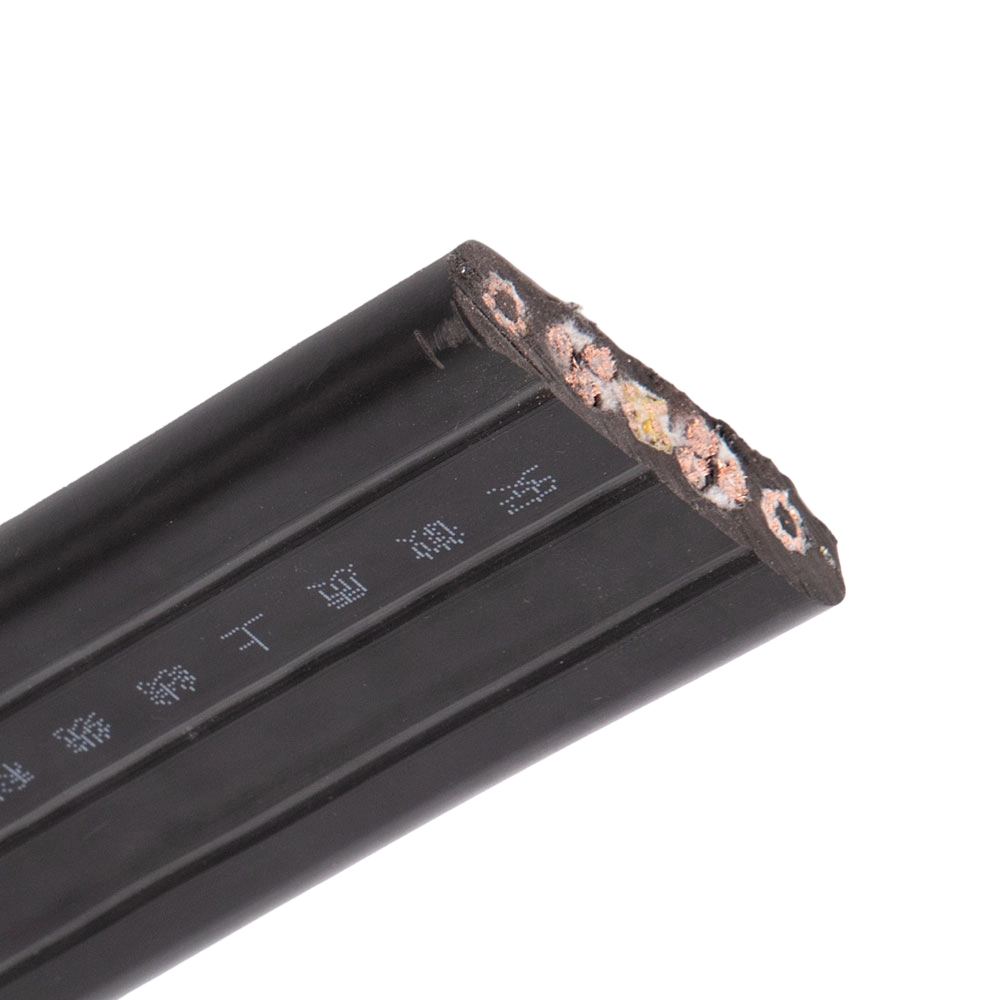

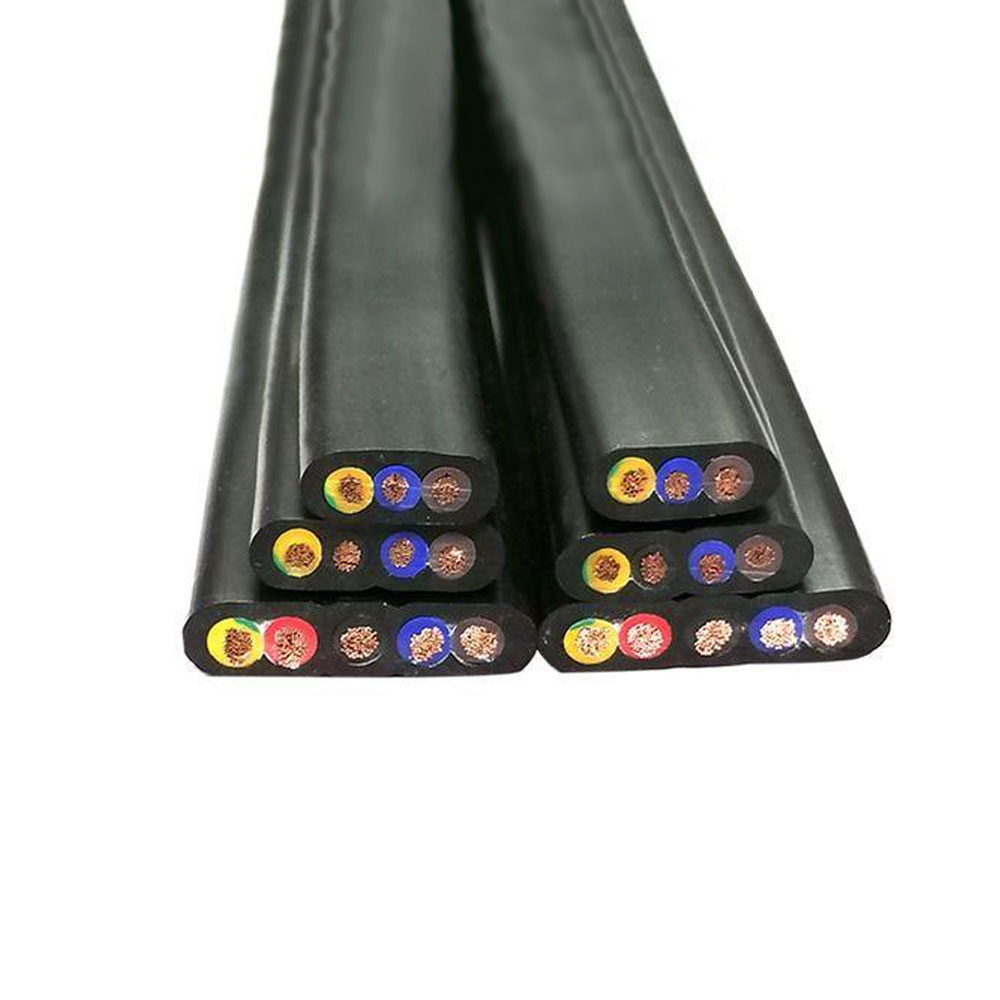

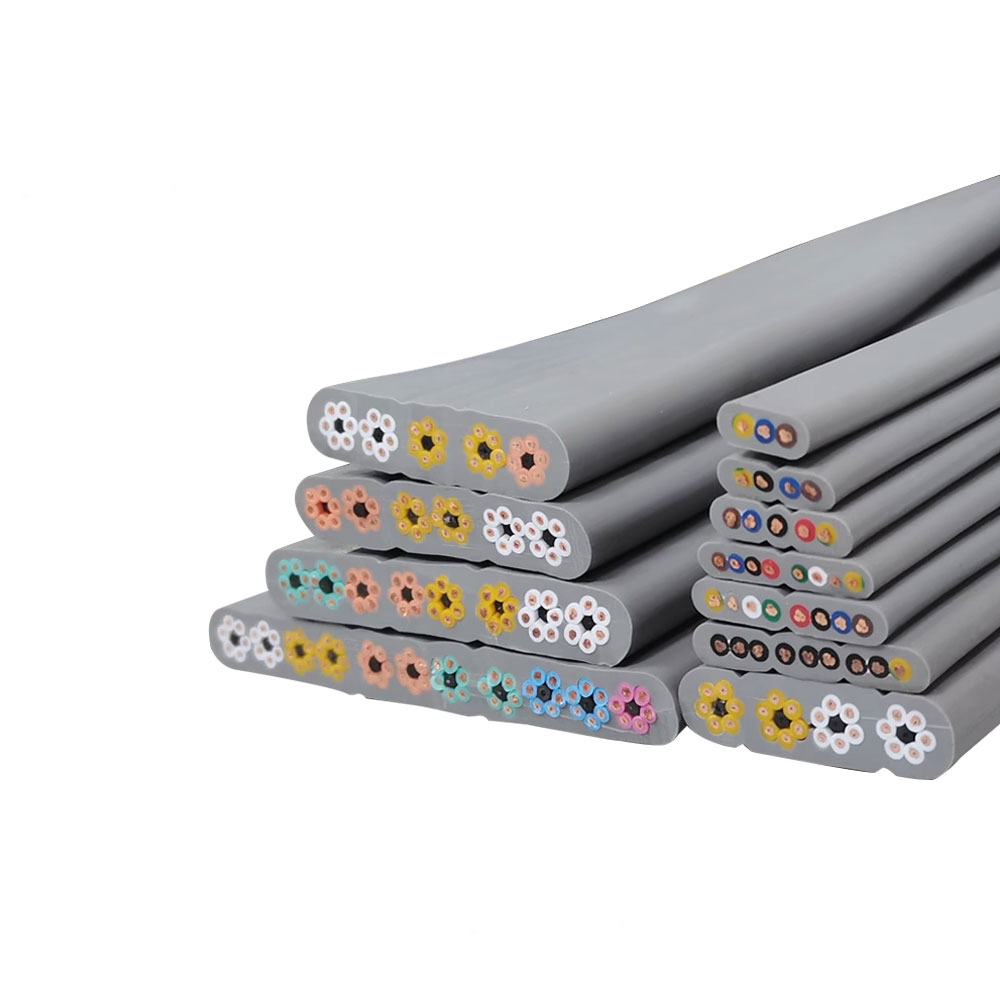

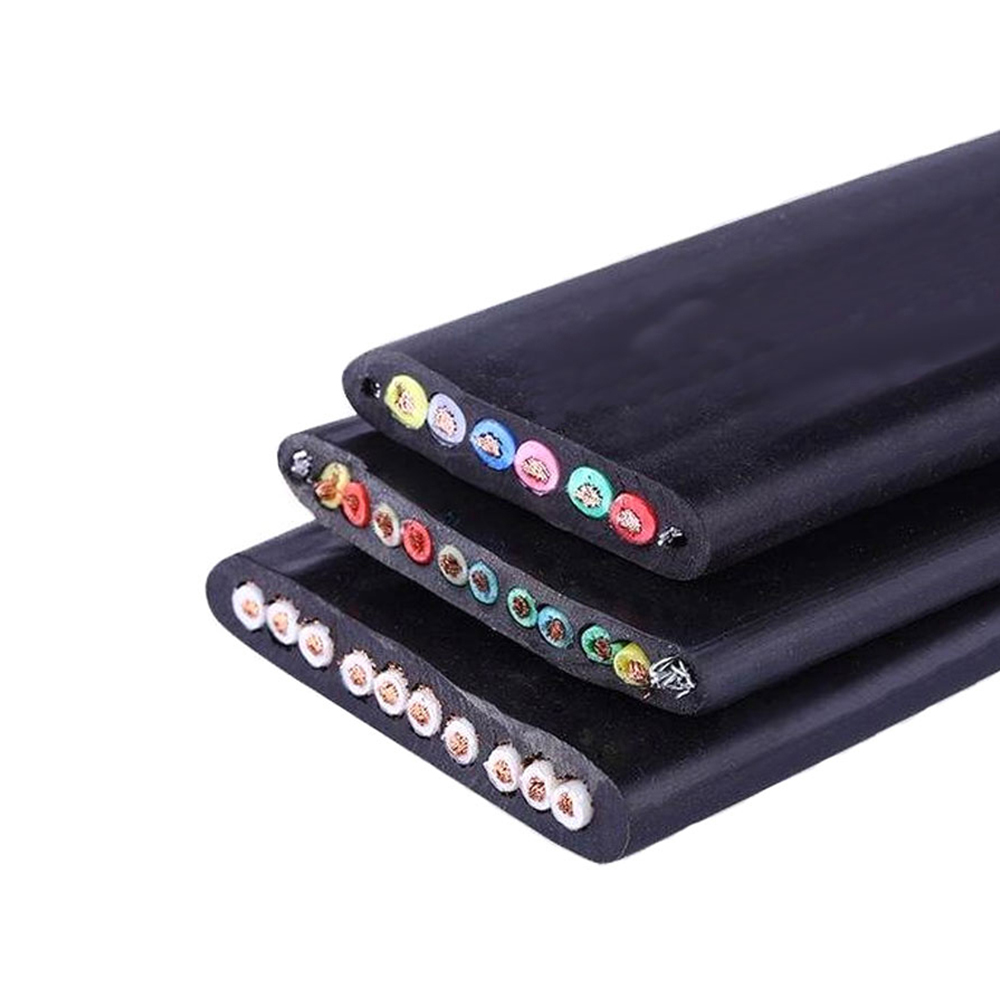

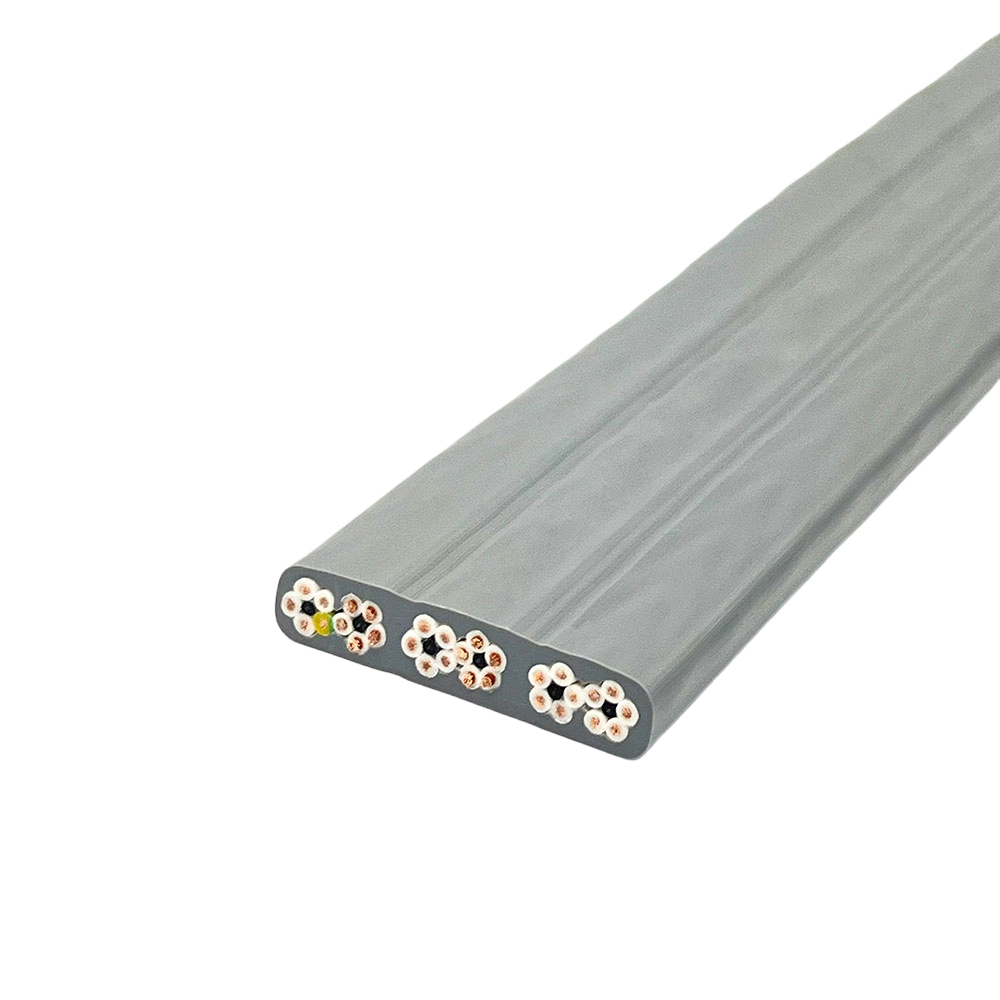

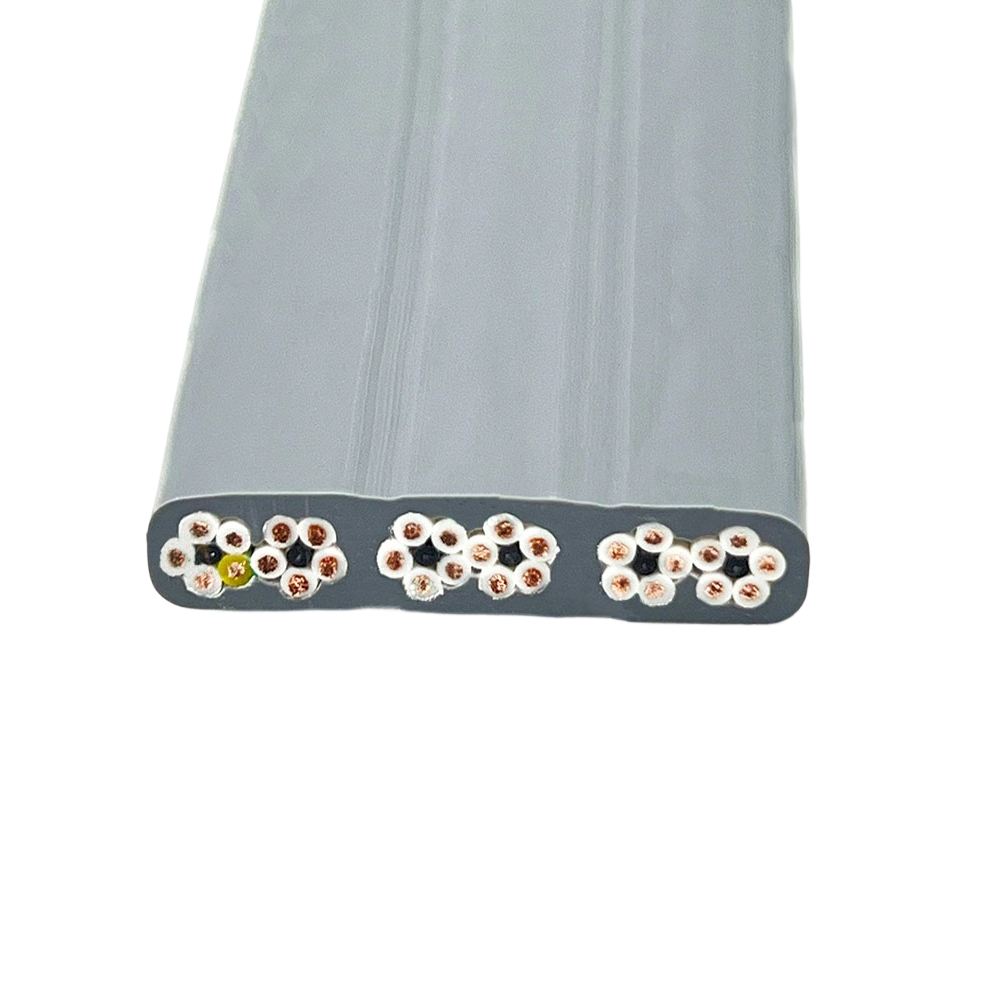

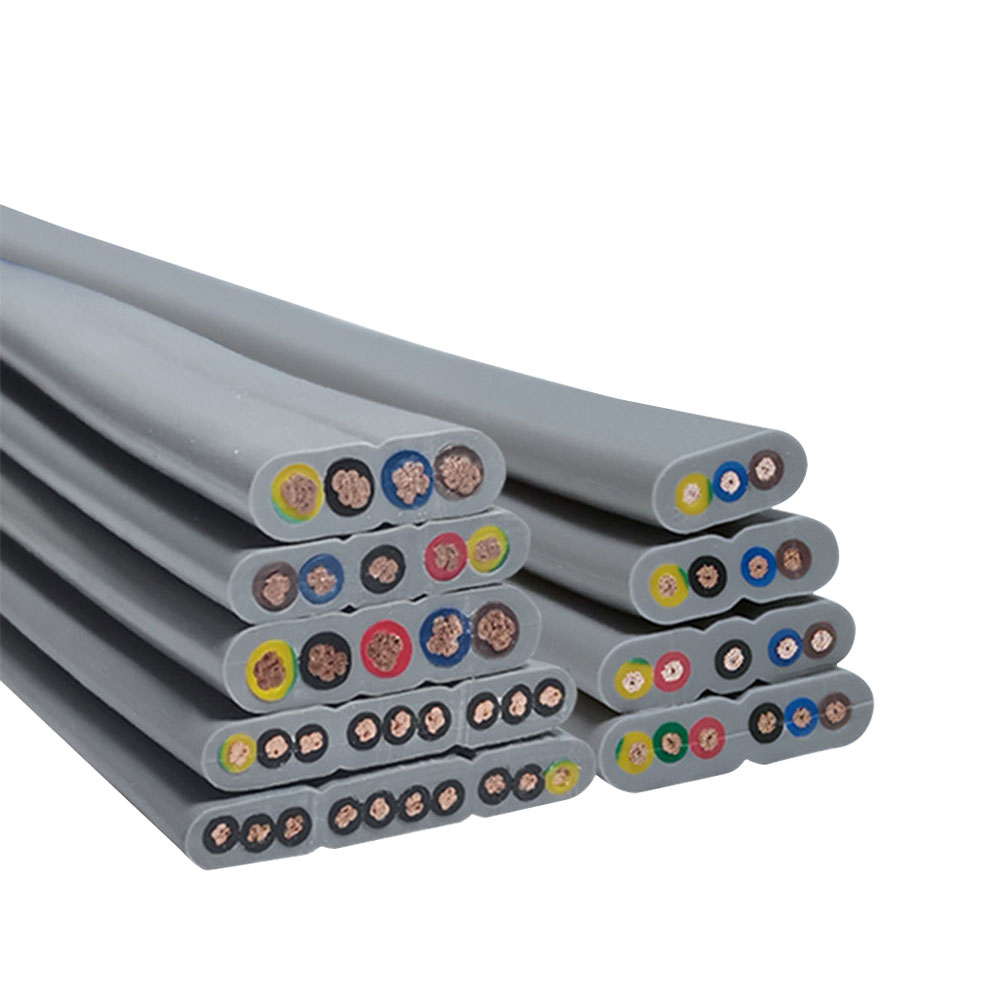

Der flache Querschnitt eines Aufzugs-Laufkabels dient nicht nur der praktischen Verpackung, sondern ist eine bewusste geometrische Wahl, die bestimmt, wie das Kabel im Aufzugsschacht hängt, sich biegt und bewegt. Ein Flachkabel biegt sich vorzugsweise in einer Ebene (über seine schmale Abmessung), wodurch die Kettenschleife während der Fahrt des Aufzugs stabil und vorhersehbar bleibt. Diese kontrollierte Biegeachse verhindert, dass sich das Kabel verdreht, spiralförmig dreht oder unregelmäßige Schleifen bildet, die dazu führen könnten, dass es die Schachtwände, das Gegengewicht oder andere Kabel berührt – alles Fehlerarten, denen runde Hängekabel mit der Zeit anfälliger sind.
Das Verhältnis von Breite zu Dicke des Flachkabels wirkt sich direkt auf das Steifigkeitsverhältnis zwischen Biege- und Torsionsachse aus. Ein im Verhältnis zu seiner Breite zu dünnes Kabel wird in Torsionsrichtung zu flexibel und kann sich bei asymmetrischer Belastung oder Luftströmungen in hohen Schächten verdrehen. Umgekehrt erhöht ein im Verhältnis zu seiner Breite zu dickes Kabel die Biegesteifigkeit in der bevorzugten Biegeebene, was die Belastung an der Aufhängeklemme erhöht und zu einer vorzeitigen Ermüdung des Leiters in der Nähe des Befestigungspunkts führen kann. Kabelhersteller müssen diese konkurrierenden Anforderungen durch Querschnittsgestaltung ausgleichen, und veröffentlichte Maßangaben sollten unter Berücksichtigung dieses funktionalen Kontexts bewertet und nicht als willkürliche physikalische Eigenschaften behandelt werden.

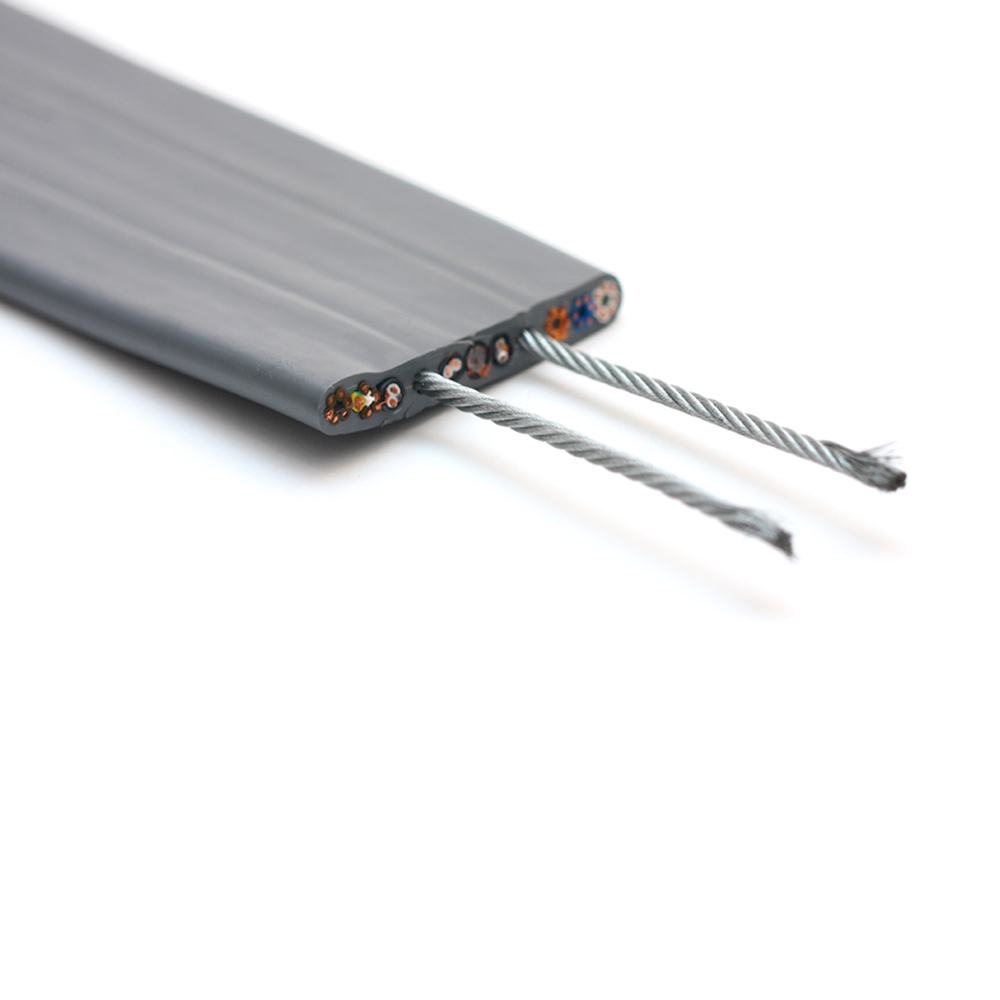

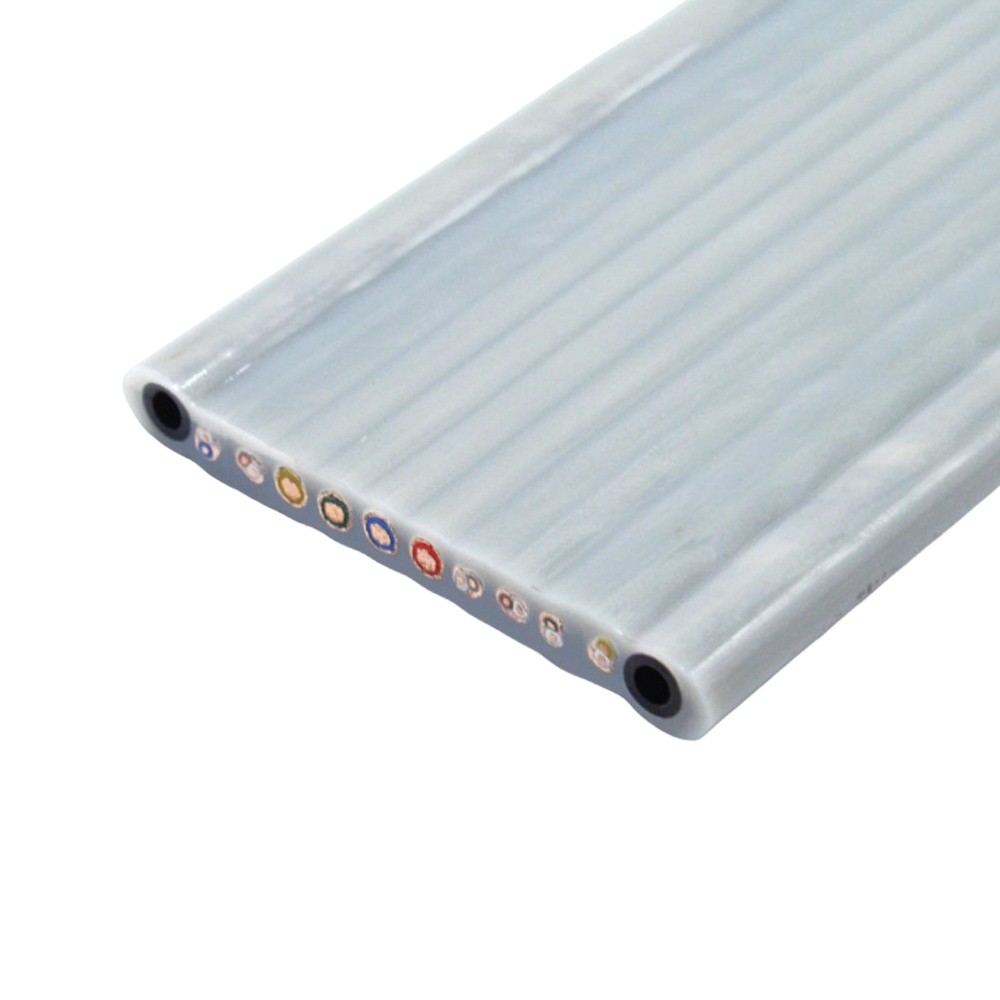

Bei Hochhausinstallationen mit mehr als 100 Metern Verfahrweg sind in der Regel zusätzliche Maßnahmen erforderlich, um die Schleifendynamik zu steuern. Manchmal werden Stahl- oder Faserverstärkungselemente parallel zu den Leitern in das Flachkabel eingebettet. Sie sorgen für eine kontrollierte Längssteifigkeit, die ein übermäßiges Durchhängen der Schleife verhindert und gleichzeitig die Flexibilität in Querrichtung beibehält. Die Position dieser Verstärkungselemente innerhalb des Kabelquerschnitts wirkt sich auf die Biegeneutralität aus. Idealerweise sollten sie an oder in der Nähe der neutralen Biegeachse platziert werden, damit sie beim Aufhängen Zug- und Druckbelastungen aufnehmen können, ohne die Biegebeanspruchung der neben ihnen liegenden Leiter zu erhöhen.
Wichtige geometrische Parameter, die die Stabilität der Schachtschleife beeinflussen
- Verhältnis von Breite zu Dicke: Bestimmt das Verhältnis von Biege- zu Torsionssteifigkeit; bestimmt, ob das Kabel eine stabile Einebenenschleife beibehält oder zur Verdrehung neigt.
- Mittelposition der Aufhängung: Der Schlaufenbefestigungspunkt im Verhältnis zur Kabellänge beeinflusst die Schlaufengeometrie an verschiedenen Fahrzeugpositionen; Eine falsche Auswahl des Mittelpunkts führt dazu, dass das Kabel in niedrigen Positionen auf dem Grubenboden schleift oder sich am oberen Ende des Verfahrweges strafft.
- Platzierung der Verstärkungselemente: Stahl- oder Kevlar-Füllstoffe erhöhen die Längssteifigkeit; Ihr Abstand von der Neutralleiterachse muss minimiert werden, um eine Verstärkung der Biegespannung in benachbarten Leitern zu vermeiden.
- Kabelgewicht pro Meter: Schwerere Seile erzeugen einen größeren Durchhang der Fahrleitung und höhere Zugbelastungen an der Aufhängeklemme; Bei langen Reisestrecken ist das Gewichtsmanagement ebenso wichtig wie die elektrische Kapazität.
Schaltungsaufbau in modernen Aufzugskabeln: Mehr als nur einfache Stromversorgung und Steuerung
Heutige Aufzugssysteme erfordern Hängekabel, um eine immer vielfältigere Mischung von Stromkreistypen in einem einzigen Flachkabelkörper zu transportieren. Frühere Installationen verwendeten separate Kabel für Strom und Steuerung, aber moderne integrierte Flachkabel kombinieren Stromleiter, Steuersignalpaare, Kommunikationsdatenpaare und in einigen Fällen Koaxialelemente für Video- oder Hochfrequenzsignale – alles in einem Kabel, das die elektrische Isolierung zwischen den Schaltkreistypen aufrechterhalten und dabei millionenfach gebogen werden muss. Um zu beurteilen, ob eine Kabelspezifikation den tatsächlichen Systemanforderungen entspricht, ist es wichtig zu verstehen, welche Anforderungen jeder Schaltungstyp an Leitergröße, Abschirmung und Isolierung stellt.
| Schaltungstyp | Typische Leitergröße | Abschirmung erforderlich | Primäre Funktion |
|---|---|---|---|
| Stromversorgung (Beleuchtung / Lüfter) | 1,0 – 2,5 mm² | Nein | Autobeleuchtung, Belüftung, Türmotoren |
| Sicherheits-/Steuerkreise | 0,75 – 1,5 mm² | Optional | Sicherheitskette, Etagenauswahl, Türsteuerung |
| Serielle Kommunikation (CAN / RS485) | 0,5 – 0,75 mm² verdrilltes Paar | Ja (einzeln oder insgesamt) | Datenbus vom Steuergerät zum Fahrzeug |
| Video / Gegensprechanlage | Koaxiales oder abgeschirmtes Paar | Ja (Koaxialschirm) | Videoüberwachung, Gegensprechanlage für Passagiere |
| Erdung / PE-Leiter | Entspricht dem größten Stromkern | N/A | Schutzerdung von Autometallteilen |
Die Abschirmung innerhalb eines flachen Hängekabels stellt eine besondere technische Herausforderung dar, da herkömmliche Geflecht- oder Folienschirme die Flexibilität verringern und das Gewicht erhöhen. Die Abschirmung einzelner Paare mittels aluminisiertem Polyesterband mit Beidraht ist die praktische Lösung für Daten- und Kommunikationspaare innerhalb eines Hängekabels – sie sorgt für eine angemessene EMI-Dämpfung, ohne das Kabel wesentlich zu versteifen oder seinen Querschnitt zu vergrößern. Eine Gesamtabschirmung des gesamten Kabelbündels ist bei Hängekabelanwendungen weniger üblich, da dadurch ein starres Element entstehen würde, das sich über die gesamte Kabelbreite erstreckt und die Biegeleistung beeinträchtigt würde. Wie Zhishang Cable durch Produktionserfahrung herausgefunden hat, ist auch die Positionierung der abgeschirmten Paare innerhalb des Flachkabelquerschnitts wichtig: Wenn man sie in der Mitte des Flachprofils und nicht an den Rändern platziert, verringert sich die Biegebelastung, der sie ausgesetzt sind, und die Integrität der Abschirmung wird über die gesamte Lebensdauer des Kabels verlängert.
Design und Installationspraktiken der Aufhängungsklemmen, die die langfristige Zuverlässigkeit bestimmen
Die Aufhängeklemme – die Hardware, die das Hängekabel an der Aufzugskabine und an der Mittelhalterung des Schachts befestigt – ist die einzige Stelle, an der das Kabel von einem hängenden dynamischen Element zu einem festen Befestigungspunkt übergeht. Dieser Übergang führt zu einer Spannungskonzentration, die für einen unverhältnismäßig großen Anteil der Ausfälle von Wanderkabeln verantwortlich ist. Eine schlechte Klemmenkonstruktion oder falsche Installationspraxis an dieser Stelle kann zu Leiterermüdung, Isolationsabrieb und Mantelrissen innerhalb eines Bruchteils der vorgesehenen Lebensdauer des Kabels führen, unabhängig davon, wie gut das Kabel selbst hergestellt ist.
Eine ordnungsgemäß konstruierte Aufhängeklemme verteilt die Klemmkraft gleichmäßig über die gesamte Kabelbreite, ohne einzelne Leitergruppen einzuklemmen. Klemmen, die Punktlasten oder ungleichmäßigen Druck ausüben, erzeugen eine lokale Biegeverstärkung – das Kabel biegt sich an der Klemmenkante stark, anstatt allmählich in den hängenden Abschnitt überzugehen. Dies beschleunigt die Ermüdung des Leiters am geklemmten Abschnitt erheblich. Die Klemme sollte außerdem einen kontrollierten Biegeradius am Kabelaustrittspunkt bieten und das Kabel in seine frei hängende Kettenführung führen, anstatt es in einem spitzen Winkel austreten zu lassen. Viele im Handel erhältliche Klemmen verfügen zu diesem Zweck über einen geformten Radius oder eine Zugentlastungsmanschette. Installationen, bei denen improvisierte Klemmteile ohne diese Funktion verwendet werden, sind eine häufige Ursache für vorzeitige Ausfälle.
Installationslänge und Mittelpunktpositionierung sind gleichermaßen von Bedeutung. Die freihängende Schlaufe des Kabels muss so dimensioniert sein, dass an der untersten Kabinenposition eine minimal durchhängende Schlaufe verbleibt, ohne dass das Kabel den Grubenboden berührt; und in der höchsten Kabinenposition wird die Schlaufe nicht so eng, dass sie das Kabel unter Längsspannung zieht. Die Hersteller geben in der Regel Richtlinien für die Berechnung von Fahrweg und Kabellänge vor, diese müssen jedoch die tatsächliche Schachtgeometrie, die Position der mittleren Schachthalterung im Verhältnis zum Fahrbereich der Kabine und einen etwaigen Versatz zwischen dem Kabinenbefestigungspunkt und der Schachthalterung berücksichtigen. Fehler bei einem dieser Parameter führen direkt zu abnormalen Belastungsmustern, die die Lebensdauer des Kabels verkürzen, sodass die Berechnung vor der Installation ein notwendiger Schritt und keine optionale Verbesserung ist.
