Besondere Herausforderungen bei der Signalintegrität von Encoderkabeln in Hochgeschwindigkeits-Bewegungssteuerungssystemen

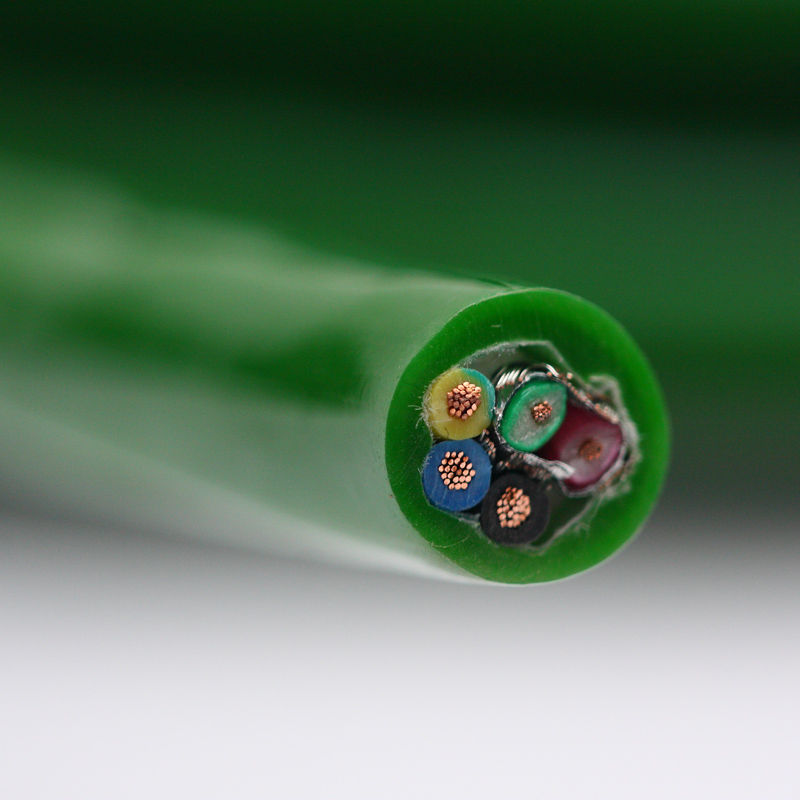

Encoderkabel Übertragen Sie Positions- und Geschwindigkeitsrückmeldungssignale zwischen Dreh- oder Lineargebern und Bewegungssteuerungen oder Servoantrieben. Im Gegensatz zu Allzweck-Steuerkabeln arbeiten sie in einer Umgebung, die durch zwei gleichzeitige und widersprüchliche Anforderungen definiert ist: Die Signalleitungen müssen hochfrequente digitale Impulse oder feine analoge Wellenformen mit minimaler Verzerrung übertragen, während das Kabel neben Stromkabeln verläuft oder mit diesen gebündelt ist, die genau die Motoren versorgen, die erhebliche elektromagnetische Störungen erzeugen. Das Ergebnis ist, dass die Leistung des Encoderkabels nicht nur von seinen eigenen elektrischen Parametern bestimmt wird, sondern auch davon, wie diese Parameter mit dem spezifischen Encoder-Schnittstellenprotokoll und der Rauschumgebung der Installation interagieren.
Inkrementalgeber mit TTL- oder differenziellen RS-422-Leitungstreiberausgängen erzeugen Impulsfolgen mit Frequenzen, die direkt mit der Motorgeschwindigkeit und der Encoderauflösung skalieren. Ein Encoder mit 2.500 Zeilen pro Umdrehung an einem Servomotor, der mit 3.000 U/min läuft, erzeugt Ausgangsimpulse mit 125 kHz pro Kanal – und mit Quadraturdekodierung verarbeitet der Controller Flankenübergänge mit 500 kHz. Bei diesen Frequenzen wird die Kabelkapazität zum begrenzenden Faktor: Die verteilte Kapazität zwischen den Signalleitern sowie zwischen Signal und Abschirmung verlangsamt die Anstiegszeit jeder Impulsflanke und verringert so die maximale Kabellänge, über die der Encoder zuverlässig arbeiten kann. Für RS-422-Differenzsignale begrenzt ein Kabel mit einer Leiter-zu-Leiter-Kapazität von 100 pF/m die nutzbare Leitungslänge auf deutlich unter 30 Meter bei 500-kHz-Flankenraten, während ein Kabel, das für 50 pF/m oder weniger ausgelegt ist, diesen Bereich erheblich erweitern kann.
Absolut-Encoder-Protokolle – einschließlich EnDat, SSI, BiSS und HIPERFACE – stellen zusätzliche Anforderungen an die Kabelkonstruktion, da sie eine bidirektionale Kommunikation zwischen Encoder und Antrieb mit Taktfrequenzen erfordern, die typischerweise zwischen 1 MHz und 16 MHz liegen. Bei diesen Frequenzen ist die Anpassung der charakteristischen Impedanz zwischen dem Kabel und der Treiber-/Empfängerschaltung von Bedeutung. Impedanzfehlanpassungen verursachen Signalreflexionen, die als Rauschen auf der Datenleitung erscheinen und möglicherweise Positionsdaten verfälschen. Richtig konstruiert Encoderkabel Geben Sie eine charakteristische Impedanz von 100–120 Ω für Differenzialpaare an, die über die gesamte Kabellänge konstant beibehalten wird, um reflexionsbedingte Fehler in hochauflösenden Absolutrückkopplungssystemen zu minimieren. Anhui Zhishang Cable Technology Co., Ltd. produziert Encoderkabel mit streng kontrollierter Verdrillungssteigung und Isolationsgeometrie, um stabile Impedanzwerte zu erreichen, die diese anspruchsvollen Protokolle unterstützen.
Abschirmungsarchitektur: Warum eine einzelne Gesamtschirmung für Encoderkabel oft nicht ausreicht
Die Standardannahme, dass eine einzige Gesamtschirmung für die Abschirmung von Signalkabeln ausreicht, versagt insbesondere bei Encoderkabelanwendungen, bei denen mehrere Signaltypen mit unterschiedlicher Störanfälligkeit den gleichen Kabelkörper teilen. Ein typisches Encoderkabel trägt A/B/Z-Quadratursignalpaare, Versorgungsspannung und Erdungsleiter für die Encoderelektronik und manchmal ein Batterie-Backup-Paar zur absoluten Positionserhaltung – jeweils mit unterschiedlicher Impedanz, Stromstärke und Störempfindlichkeit. Wenn all dies nur von einer einzigen Gesamtabschirmung abgedeckt wird, bleibt die induktive und kapazitive Kopplung zwischen den Stromversorgungsleitern und den Signalpaaren innerhalb des Kabels unkontrolliert und die Abschirmung bietet keinen Schutz gegen dieses interne Übersprechen.
Die in Hochleistungs-Encoderkabeln verwendete Lösung ist eine mehrschichtige Abschirmungsarchitektur: einzelne Paarschirme für jedes Differenzsignalpaar, kombiniert mit einer Gesamtschirmung für das gesamte Kabel. Die einzelnen Paarschirme, typischerweise Aluminium-Polyester-Folie mit Erdungsdraht, unterdrücken kapazitive Kopplungen zwischen benachbarten Signalpaaren sowie zwischen den Signalpaaren und den Stromleitern. Die Gesamtabschirmung, entweder Folie oder verzinntes Kupfergeflecht, bildet die primäre Barriere gegen externe elektromagnetische Störungen durch den Motorantrieb, benachbarte Kabelkanäle und die allgemeine industrielle EMI-Umgebung. Dieser zweistufige Ansatz erhöht den Kabeldurchmesser und die Kosten, aber bei Präzisionsbewegungssteuerungsanwendungen, die mit einer Positionierungsauflösung im Submikrometerbereich arbeiten, ist die Alternative – durch Rauschen verursachte Positionsrückmeldungsfehler – weitaus teurer als die Kabelaufrüstung.
Die Praxis der Schirmerdung ist ebenso wichtig wie der Schirmaufbau. Die Gesamtabschirmung eines Encoderkabels sollte nur auf der Antriebs-/Steuerungsseite mit der Schutzerde verbunden werden und so eine einseitige Erdung bilden, die durch Erdpotenzialunterschiede zwischen der Motorseite und dem Schaltschrank verursachte Abschirmungsstromschleifen verhindert. Wenn die Abschirmung an beiden Enden geerdet ist und eine Erdungsschleife vorhanden ist – was bei großen Maschinen üblich ist, bei denen verschiedene Baustahlabschnitte auf leicht unterschiedlichen Potenzialen liegen – fließt der resultierende Abschirmungsstrom durch den Erdungsdraht und induziert eine Spannung auf den Signalleitungen, die er schützen sollte. Viele intermittierende Encoder-Fehlerzustände in Betriebsmaschinen sind eher auf diesen spezifischen Erdungsfehler als auf einen Fehler im Kabel oder Encoder selbst zurückzuführen.
| Abschirmungskonfiguration | Externer EMI-Schutz | Unterdrückung des Übersprechens zwischen Paaren | Typische Anwendung |
|---|---|---|---|
| Nur Gesamtfolie | Mäßig (HF) | Keine | Inkrementalgeber mit niedriger Auflösung, kleine Auflagen |
| Nur Gesamtgeflecht | Gut (LF HF) | Keine | Allgemeines Servo-Feedback, mäßige Geräuschumgebungen |
| Einzelpaar-Folie, Gesamtfolie | Gut (HF) | Hoch | Multiprotokoll-Absolutwertgeber, große Auflagen |
| Einzelnes Paar Foliengeflecht | Ausgezeichnet (LF HF) | Hoch | Hoch-resolution servo, heavy EMI environments |
Anforderungen an die flexible Lebensdauer und Konstruktionsunterschiede zwischen festen und beweglichen Encoderkabelinstallationen
Encoderkabel werden in zwei grundlegend unterschiedlichen mechanischen Umgebungen installiert, die unterschiedliche Kabelkonstruktionen erfordern: feste Verlegung von einem stationären Encoder an einem Maschinenrahmen zu einem Schaltschrank und dynamische Verlegung an beweglichen Maschinenachsen wie CNC-Bearbeitungszentren, Roboterarmen, Linearantrieben und Portalsystemen. Werden diese beiden Installationstypen als austauschbar behandelt – die Verwendung eines fest installierten Kabels in einer dynamischen Anwendung oder die Überdimensionierung eines Schleppkettenkabels für eine statische Route –, führt dies entweder zu einem vorzeitigen mechanischen Ausfall oder zu unnötigen Kosten.
Bei Schleppketten- und Dauerflex-Anwendungen muss die Konstruktion des Encoderkabels mehrere gleichzeitige mechanische Anforderungen erfüllen. Die Leiterverseilung muss der Klasse 5 oder 6 gemäß IEC 60228 entsprechen und feine Einzeldrähte verwenden, um die Biegespannung zu verteilen und die Ermüdungslebensdauer zu maximieren. Ein Litzenleiter der Klasse 6 mit einem Querschnitt von 0,14 mm² kann aus 50 oder mehr Einzeldrähten mit einem Durchmesser von jeweils weniger als 0,06 mm bestehen. Das Isolationspolymer muss über den gesamten Betriebstemperaturbereich flexibel bleiben, ohne dass es zu Spannungsrissen kommt. Allzweck-PVC muss daher zugunsten von TPE oder speziell zusammengesetztem PVC mit beibehaltener Tieftemperaturflexibilität ausgeschlossen werden. Die einzelnen Abschirmungen und die Gesamtabschirmung müssen aus einem feinen Drahtgeflecht oder einer überlappenden Folie mit ausreichender Überlappung bestehen, um die elektrische Kontinuität über Millionen von Biegezyklen hinweg aufrechtzuerhalten, ohne dass es zu Brüchen oder zeitweiligen Unterbrechungen im Erdungsdraht kommt. Zhishang Cable entwirft seine kontinuierlich flexiblen Encoderkabel mit einer optimierten Schlaglänge für jedes verseilte Leiterelement und stellt sicher, dass die spiralförmige Geometrie der Leiter und Abschirmungen die Biegung des Kabels auf natürliche Weise aufnimmt, ohne eine Zugüberlastung in den äußeren Elementen zu erzeugen.
Die Angabe des minimalen Biegeradius für ein Schleppketten-Encoderkabel ist kein einzelner statischer Wert – sie unterscheidet sich zwischen dem dynamischen Biegeradius (kontinuierlich während des Betriebs angewendet) und dem Installationsbiegeradius (eine einmalige Biegung während der Verlegung). Der dynamische Biegeradius für hochflexible Encoderkabel wird normalerweise mit dem 7,5-fachen bis 10-fachen des Kabelaußendurchmessers angegeben, während der Biegeradius bei der Installation 5-fach oder weniger betragen kann. Durch die Anwendung des Installationsbiegeradius als permanente Biegung – beispielsweise beim Verlegen des Kabels um eine enge Ecke in einem Kabelkanal – entsteht ein Bereich anhaltender mechanischer Belastung, der an diesem Punkt Ermüdungsversagen beschleunigt, auch wenn sich das Kabel selbst nicht bewegt. Diese Unterscheidung muss den Installationstechnikern klar kommuniziert werden, insbesondere bei Retrofit-Projekten, bei denen neue Kabel vorhandene Kabel in bereits festgelegten Verlegungswegen ersetzen.
Dimensionierung der Stromversorgungsleiter in Encoderkabeln: Kompromisse bei Spannungsabfall und Rauschkopplung
Die meisten Encoderkabel verfügen über spezielle Leiter für die Versorgung der Encoderelektronik mit Betriebsspannung – typischerweise 5 V DC für Inkremental-Encoder mit TTL-Ausgang oder 8–30 V DC für HTL- und viele Absolut-Encoder-Typen. Diese Stromleiter haben im Vergleich zu ihren Gegenstücken in Stromkabeln einen kleinen Querschnitt, ihre Dimensionierung hat jedoch einen direkten Einfluss auf die Encoderleistung, der häufig übersehen wird. Ein Spannungsabfall entlang der Stromversorgungsleiter reduziert die Versorgungsspannung an den Encoder-Klemmen, und Encoder, die nahe dem unteren Ende ihres spezifizierten Spannungsbereichs arbeiten, können Ausgangssignale mit reduzierter Amplitude, längeren Anstiegszeiten oder – im Fall von 5-V-TTL-Encodern mit sehr engen Spannungsmargen – intermittierenden Logikpegelfehlern erzeugen, die schwer von durch Rauschen verursachten Fehlern zu unterscheiden sind.
Um einen akzeptablen Spannungsabfall zu berechnen, müssen der Stromverbrauch des Encoders, die Kabellänge und der Leiterquerschnitt bekannt sein. Ein 5-V-Encoder, der 150 mA über ein 20-Meter-Kabel mit 0,14-mm²-Versorgungsleitern zieht, erfährt einen kombinierten Versorgungs- und Rücklaufabfall von etwa 0,86 V – mehr als 17 % der Nennversorgungsspannung, wodurch der Encoder weit unter seiner Nennversorgung von 5 V liegt und innerhalb des Bereichs liegt, in dem sich die Qualität des Ausgangssignals verschlechtert. Durch Erhöhen des Versorgungsleiterquerschnitts auf 0,25 mm² wird dieser Abfall auf etwa 0,48 V reduziert, wodurch eine ausreichende Versorgungsspanne wiederhergestellt wird. Für Installationen, bei denen lange Kabelwege unvermeidlich sind, bieten einige Hersteller von Servoantrieben einen einstellbaren Encoder-Versorgungsspannungsausgang an, der den Kabelwiderstand ausgleicht. Dies erfordert jedoch eine genaue Kenntnis des Leiterwiderstands des Kabels und kann die korrekte Leiterdimensionierung in der Entwurfsphase nicht ersetzen.
Über den Spannungsabfall hinaus sind die Stromversorgungsleiter innerhalb eines Encoderkabels ein potenzieller Störeinleitungspfad. Schaltrauschen an der Encoderversorgung – erzeugt durch die interne Stromversorgung des Antriebs oder über den DC-Bus der Maschine geleitet – koppelt sich kapazitiv in benachbarte Signalpaare ein, wenn die Versorgungsleiter nicht ausreichend von den Signalpaaren innerhalb des Kabels getrennt oder abgeschirmt sind. Dies ist einer der Gründe, warum die Stromleiter in einem gut konzipierten Encoderkabel oft eine eigene individuelle Abschirmung erhalten oder an der Kabelperipherie, entfernt von den Signalpaaren, positioniert sind, anstatt zufällig innerhalb des Kabelbündels verteilt zu sein. Im Rahmen seiner anwendungstechnischen Unterstützung berät Anhui Zhishang Cable Technology Co., Ltd. Kunden hinsichtlich der Auswahl des Stromleiterquerschnitts und der Kabelkonstruktionsoptionen auf der Grundlage der tatsächlichen Encoder-Stromanforderungen und Installationsabstände und verhindert so versorgungsbedingte Leistungsprobleme, bevor sie im Feld auftreten.
Geschätzter Spannungsabfall für gängige Encoder-Kabelkonfigurationen (5-V-Versorgung, 150-mA-Last)
- 0,14 mm² Leiter, 10 m Lauf: ~0,43 V Abfall (8,6 % von 5 V); Grenzbereich, der für Standard-TTL-Encoder akzeptabel ist.
- 0,14 mm² Leiter, 20 m Lauf: ~0,86V Abfall (17,2% von 5V); Die Versorgungsspannung liegt wahrscheinlich unter der Mindestnennleistung des Encoders.
- 0,25 mm² Leiter, 20 m Lauf: ~0,48 V Abfall (9,6 % von 5 V); liegt für die meisten 5-V-Encoder im akzeptablen Bereich.
- 0,34 mm² Leiter, 30 m Lauf: ~0,53 V Abfall (10,6 % von 5 V); geeignet für längere Laufzeiten ohne antriebsseitige Spannungskompensation.
