Umfassende Einführung in Roboterkabel
I. Definition und Kernfunktionen
Roboterkabel sind hochflexible Spezialkabel, die speziell für Industrieroboter, mechanische Arme und hochdynamische Automatisierungsgeräte entwickelt wurden. Sie müssen unter häufigem Biegen, Verdrehen, Bewegen und komplexer mechanischer Belastung Energie, Signale und Daten stabil übertragen und als „Nerven und Blutgefäße“ von Roboterbewegungssystemen dienen.

Kernfunktionen:
Hohe dynamische Flexibilität: Kann Millionen von hin- und hergehenden Biege- und Drehbewegungen standhalten (z. B. ±180°/m bis ±720°/m Drehung).
Gleichzeitiger Multi-Stress-Widerstand: Kann Zug, Druck, Verdrehung, Vibration und seitlichen Druck gleichzeitig bewältigen.
Integrierte Übertragungsfähigkeit: Kombiniert oft Stromleitungen, Steuerleitungen, Rückmeldesignalleitungen (Encoder), Busleitungen (wie EtherCAT) und Luftwege/optische Fasern.
Hohe Umweltverträglichkeit: Beständig gegen Öl, Kühlmittel, Abrieb und hohe/niedrige Temperaturen (z. B. -40 °C bis 125 °C).

II. Haupttypen und Anwendungsszenarien
Klassifizierung nach Bewegungsart:
Schleppkettenkabel: Wird für lineare Hin- und Herbewegungen verwendet, z. B. für Roboter-Linearschlitten und Portalmanipulatoren.
Torsionskabel: Werden für Drehgelenke verwendet, z. B. Gelenke von Roboterarmen und rotierenden Arbeitstischen.
Verbund-Bewegungskabel: Halten sowohl Biegungen als auch Verdrehungen stand und werden für SCARA-Roboter und Mehrgelenkroboter verwendet.

Klassifizierung nach funktionaler Integration:
Stromkabel: Versorgen Servomotoren mit Strom.
Feedback- und Signalkabel: Verbinden Sie Encoder und Sensoren zur Übertragung von Niederspannungssignalen.
Buskabel: Wird für die Echtzeit-Ethernet-Kommunikation verwendet (z. B. EtherCAT und PROFINET).
Hybridkabel: Integrieren Sie Strom, Signale, Luftwege oder Glasfasern in ein Kabel, um den Verdrahtungsraum zu reduzieren.

Typische Anwendungsbereiche:
Industrieroboter: Schweiß-, Lackier-, Handhabungs- und Montagelinien für die Automobilindustrie.
Automatisierungsausrüstung: CNC-Werkzeugmaschinenmagazine, fahrerlose Transportfahrzeuge (FTS) und Materialtransportsysteme.
Präzisionsausrüstung: Halbleiter-Wafer-Handhabungsroboter und medizinische Automatisierungsausrüstung.
Inspektion und Messung: Robotermontierte visuelle Inspektionssysteme und Prüfsonden.

III. Wichtige Kontrollen des Produktionsprozesses

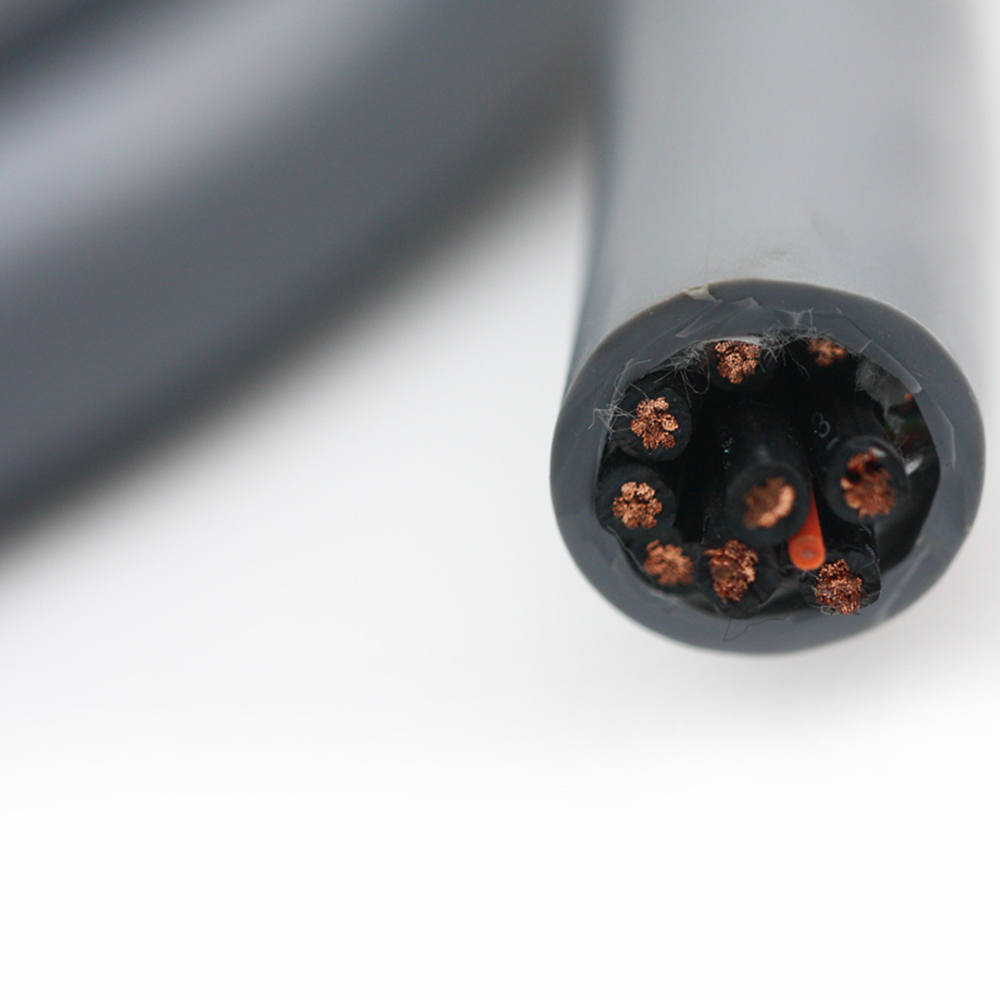

Leiterstruktur: Ultrafeine sauerstofffreie Kupferdrähte (z. B. 0,08 mm) werden in geschichteten Bündelverseilungen verwendet, kombiniert mit speziellen Steigungen und Richtungen, um die dynamische Spannungsverteilung zu optimieren.
Isoliermaterialien: Um sicherzustellen, dass die Isolierschicht bei wiederholter Verformung nicht reißt, werden hochfeste und hochelastische Materialien (z. B. spezielles PVC, TPE oder PUR) ausgewählt.
Kerndrahtverseilung und -abschirmung: Es werden optimierte Twisted-Pair-/Sternvierer-Strukturen verwendet, kombiniert mit einer geflochtenen Abschirmung aus verzinntem Kupferdraht (Abdeckung ≥85 %) oder einer Abschirmung aus Aluminiumfolie, um Signalübersprechen und elektromagnetische Störungen zu verhindern.
Zug- und Torsionskonstruktion: Eingebaute Kevlar-Fasern oder Hochleistungs-Kunstfasergeflechtschichten dienen als tragende Elemente zur Aufnahme mechanischer Belastungen und zum Schutz der Leiter.
Mantelverfahren: Extrudierte Außenmäntel aus hochverschleißfestem, ölbeständigem Polyurethan (PUR) oder Spezialelastomer, oft mit reibungsarmen Texturen oder Farbmarkierungen auf der Oberfläche.

IV. Detaillierte Kernvorteile
Verlängerte Lebensdauer: Bei unterbewertetem Biegeradius und Verdrehungswinkel kann die dynamische Lebensdauer 5 bis 10 Millionen Zyklen erreichen, wodurch Ausfallzeiten und Austauschhäufigkeit erheblich reduziert werden.
Äußerst stabile Signalübertragung: Optimierte Abschirmung und Twisted-Pair-Design sorgen für unterbrechungsfreie Steuersignale, Encoder-Feedback und Buskommunikation mit geringen Fehlerraten bei kontinuierlicher Bewegung.
Platzersparnis und Integration: Hybridkabel integrieren mehrere Funktionskabel in einem, wodurch der interne Verkabelungsraum von Robotern reduziert, das Gesamtgewicht verringert und die Bewegungsleistung optimiert wird.
Hohe Zuverlässigkeit reduziert Wartungskosten: Das robuste Design minimiert unerwartete Ausfallzeiten durch Kabelbruch oder Signalstörungen und senkt so Wartungskosten und Produktionsverluste.
Sicherheit und Haltbarkeit: Flammhemmende, ölbeständige und chemisch korrosionsbeständige Eigenschaften passen sich rauen Industrieumgebungen an und gewährleisten einen langfristig sicheren Betrieb der Ausrüstung.

Zusammenfassung
Roboterkabel sind die Grundlage für die hohe Zuverlässigkeit und Präzision des Roboterbetriebs. Ihr technologischer Kern liegt in der tiefen Integration von Materialwissenschaft, Strukturmechanik und elektrischem Design, um die Herausforderungen der Haltbarkeit und Signalintegrität unter hochdynamischer mechanischer Belastung zu lösen.
