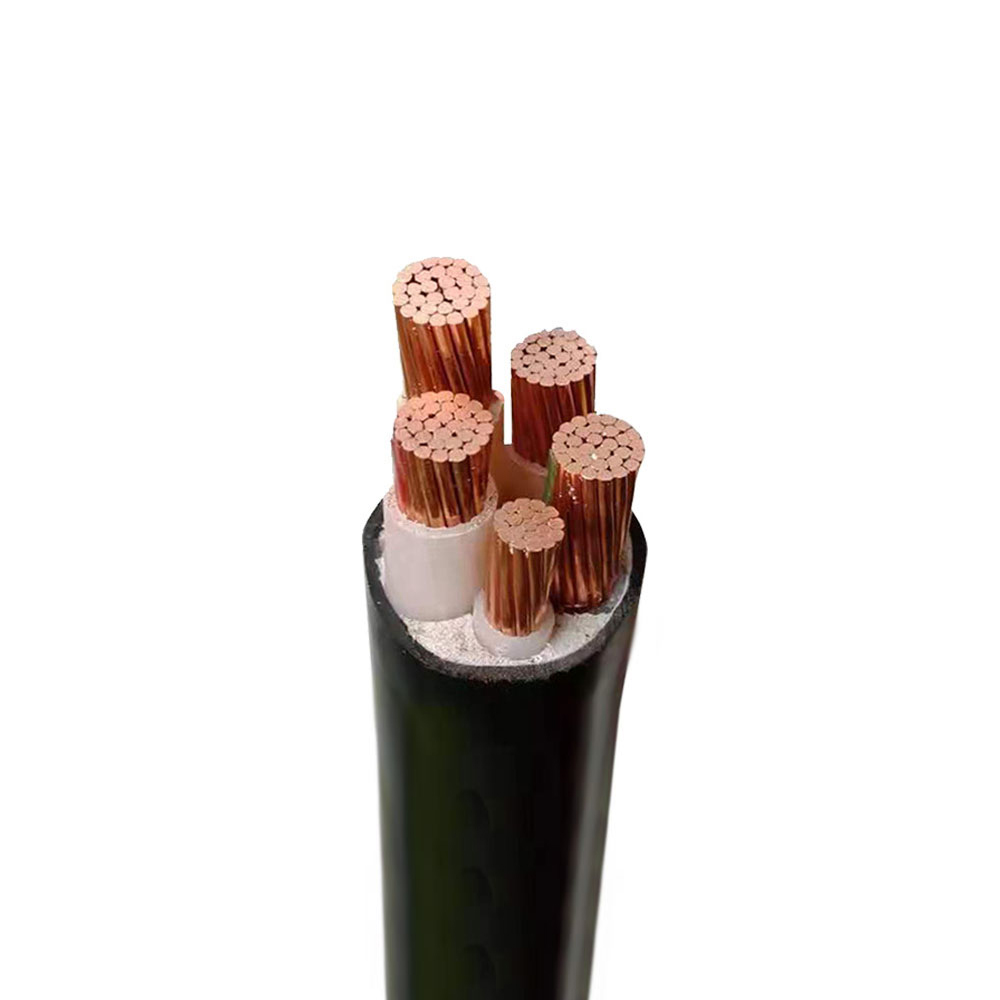

Wie die Spannungsklasse den Stromkabelaufbau von innen nach außen bestimmt

Die Spannungsklassifizierung ist der wichtigste Entwurfsparameter für a Stromkabel , und es beeinflusst Konstruktionsentscheidungen auf jeder Ebene – Leiter, Isolierung, Abschirmung und Mantel. Stromkabel werden grob in Niederspannung (LV, bis 1 kV), Mittelspannung (MV, 1 kV bis 35 kV) und Hochspannung (HV, über 35 kV) unterteilt. Mit jeder Erhöhung der Spannungsklasse gehen Konstruktionsanforderungen einher, die weit über die bloße Erhöhung der Isolierwandstärke hinausgehen.

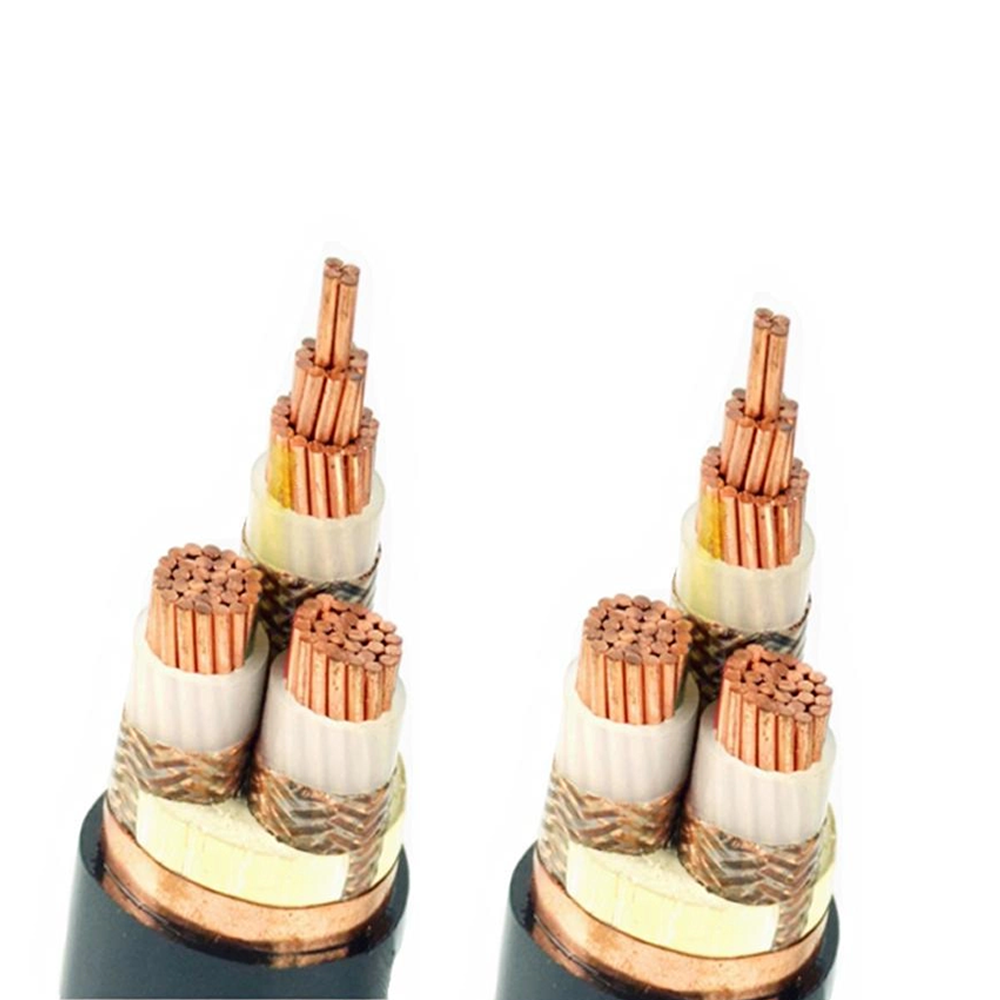

Auf der Niederspannungsebene besteht die primäre Isolationsfunktion darin, den Kontakt mit unter Spannung stehenden Leitern zu verhindern und den vorhandenen geringen elektrischen Feldgradienten standzuhalten. PVC- und XLPE-Isolierwände von 0,7–1,0 mm sind für Kabel mit einer Nennspannung von 0,6/1 kV ausreichend. Die Verteilung des elektrischen Feldes ist bei dieser Spannung relativ gleichmäßig und es besteht keine Notwendigkeit für Feldabstufungsschichten. Mittelspannungskabel werden jedoch unter elektrischen Feldstärken betrieben, bei denen eine Feldkonzentration an Unregelmäßigkeiten der Leiteroberfläche – Litzenkanten, Oberflächenoxidation, mikroskopische Vorsprünge – eine Teilentladung auslösen kann, die mit der Zeit die Isolierung erodiert. Aus diesem Grund benötigen Mittelspannungskabel eine Leiterabschirmung: eine Schicht aus halbleitender Verbindung, die direkt über dem Leiter aufgetragen wird und das elektrische Feld glättet, indem sie der Isolierung eine kontinuierliche, gleichmäßige Äquipotentialoberfläche bietet. Ein entsprechender Isolierschirm auf der Außenfläche der Isolierung erfüllt die gleiche Funktion an der Schnittstelle zwischen Isolierung und Schirm.

Der Isolationsschirm in Mittelspannungskabeln muss abhängig von der Anschlussmethode verklebt (nicht abziehbar) oder halbverklebt (abisoliert) sein. Nicht abziehbare Abschirmungen erfordern Schneidwerkzeuge und eine sorgfältige Technik an den Kabelenden, um ein Einkerben der Isolationsoberfläche zu vermeiden. Abziehbare Schirme ermöglichen ein sauberes Abziehen der Halbleiterschicht, führen jedoch zu einer definierten Grenzfläche, die verwaltet werden muss, um das Eindringen von Feuchtigkeit an der Grenze zwischen Schirm und Isolierung zu verhindern. Bei Spannungen über 15 kV muss die Metallabschirmung über der Isolationsabschirmung den gesamten kapazitiven Ladestrom des Kabels tragen, was bei langen Kabelstrecken von Bedeutung ist – ein Faktor, der den Abschirmungsleiterquerschnitt unabhängig von etwaigen Fehlerstromanforderungen bestimmt.

Vergleich von XLPE- und EPR-Isolierung in Mittelspannungskabelanwendungen

Für Mittelspannung Stromkabel s, die Wahl zwischen Isolierung aus vernetztem Polyethylen (XLPE) und Ethylen-Propylen-Kautschuk (EPR) ist eine der folgenreichsten Materialentscheidungen und wird häufig allein auf der Grundlage des Preises getroffen – was in anspruchsvollen Umgebungen immer wieder zu Leistungsunterschieden führt. Jedes Material hat ein völlig anderes Leistungsprofil, das auf bestimmte Anwendungsbedingungen abgestimmt ist.

Der in der Praxis bedeutendste Unterschied zwischen den beiden Materialien ist die Beständigkeit gegen Wasserbäumchen. Wasserbäume sind dendritische Abbaukanäle, die sich bei Vorhandensein von Feuchtigkeit und elektrischer Wechselstromfeldbelastung durch eine Isolierung auf Polyethylenbasis ausbreiten. Standard-XLPE ist bei Nass- oder direkt vergrabenen Installationen über einen Betriebszeitraum von 10 bis 20 Jahren anfällig für Wasserbaumbildung. Baumhemmende XLPE-Compounds (TR-XLPE) mit Zusatzstoffen, die die Baumbildung hemmen, sind erhältlich und werden häufig in Versorgungskabeln verwendet. Sie erhöhen jedoch die Kosten und erfordern, dass der Hersteller spezifische Compound-Formulierungen beschafft und qualifiziert. EPR ist eine Gummimischung mit grundlegend unterschiedlicher Molekularstruktur und Feuchtigkeitsdurchlässigkeitseigenschaften und ist ohne zusätzliche Zusatzstoffe von Natur aus resistent gegen Wasserbaumbildung. Für Kabel, die direkt im Erdreich, in überschwemmten Leitungen oder in Unterwasseranwendungen verlegt werden, ist EPR aufgrund seiner Feuchtigkeitsbeständigkeit unabhängig vom Kostenaufschlag die technisch richtige Wahl.

Die niedrigere Dielektrizitätskonstante von XLPE verschafft ihm einen Vorteil bei der Übertragungseffizienz bei langen Kabelstrecken bei Mittel- und Hochspannung, da der kapazitive Ladestrom – der auch dann fließt, wenn keine Last angeschlossen ist – proportional zur Dielektrizitätskonstante ist. In Kabelsystemen, in denen der Ladestrom einen bedeutenden Bruchteil der thermischen Strombelastbarkeit des Kabels ausmacht (typischerweise Kabel mit einer Länge von mehr als 10–15 km bei 33 kV), schlägt sich der niedrigere εr von XLPE direkt in der nutzbaren Lasttragekapazität nieder.

Panzerungsauswahl für Stromkabel: Stahldraht, Stahlband und Aluminiumdraht im Vergleich

Mechanischer Schutz durch Armierung ist immer dann erforderlich, wenn ein Stromkabel Installationsbelastungen standhalten muss – Zugspannung, Druck durch Hinterfüllung, Stöße durch Aushubmaschinen oder Druck von Kabeln, die über große Spannweiten auf Stützstrukturen ruhen. Die Wahl des Panzerungstyps beeinflusst nicht nur die mechanische Leistung, sondern auch das elektrische Wechselstromverhalten, das Gewicht und die Korrosionsbeständigkeit des Kabels in einer Weise, die in der Spezifikationsphase häufig übersehen wird.

Stahldrahtpanzerung (SWA)

Die Stahldrahtpanzerung besteht aus einzelnen verzinkten oder rostfreien Stahldrähten, die spiralförmig über einer Bettungsschicht unter dem Außenmantel angebracht sind. SWA bietet die höchste Zugfestigkeit aller Panzerungstypen und ist daher die richtige Wahl für Kabel, die während der Installation erheblichen axialen Zugkräften ausgesetzt sind – wie z. B. Kabel, die über große Entfernungen durch Rohre gezogen werden, oder Unterseekabel, die Installationsspannungen ausgesetzt sind. Die Anzahl und der Durchmesser der Drähte werden so ausgewählt, dass eine angestrebte Bruchlast erreicht wird. Bei großen Stromkabeln sind SWA-Bruchlasten von 50–200 kN erreichbar. Allerdings führt die Stahldrahtarmierung an einadrigen Wechselstromkabeln zu einem erheblichen magnetischen Verlustmechanismus: Die Armierung bildet einen geschlossenen Magnetkreis um den stromführenden Leiter, und induzierte Ströme in den Armierungsdrähten erzeugen Wärme. Bei einadrigen Kabeln können die SWA-Verluste 30–50 % der Leiterverluste erreichen, was die effektive Strombelastbarkeit erheblich verringert. Aus diesem Grund sollten einadrige Wechselstromkabel ab ca. 70 mm² Leiterquerschnitt statt Stahl eine Aluminiumdrahtarmierung (AWA) verwenden.

Stahlbandpanzerung (STA)

Die Stahlbandpanzerung besteht aus zwei überlappenden Stahlbändern, die in entgegengesetzte Richtungen angebracht werden, um radialen Druckwiderstand und Schutz vor Quetschkräften zu bieten. STA ist leichter als SWA und wirtschaftlicher, bietet aber nur eine minimale Zugfestigkeit – es ist nicht für die Zugmontage geeignet und öffnet sich unter axialer Belastung. STA eignet sich für direkt erdverlegte Kabel in stabilem Boden, bei denen der mechanische Schutz vor unbeabsichtigten Stößen und Nagetierbefall im Vordergrund steht, bei denen jedoch keine nennenswerte Zugspannung zu erwarten ist. Die Tape-on-Tape-Konstruktion bietet außerdem eine weniger gleichmäßige Abdeckung als eine Drahtpanzerung und hinterlässt spiralförmige Lücken zwischen den Bandschichten, in die konzentrierte Aufprallkräfte eindringen können.

Aluminiumdrahtpanzerung (AWA)

Die Aluminiumdrahtpanzerung entspricht hinsichtlich der Zugfestigkeit mechanisch der von SWA (mit etwas größeren Drahtdurchmessern, um die geringere Zugfestigkeit von Aluminium auszugleichen), beseitigt jedoch das Problem des magnetischen Verlusts bei einadrigen Wechselstromkabeln. Da Aluminium nicht magnetisch ist, bildet AWA keinen magnetischen Kreis um den Leiter und erzeugt keine nennenswerten induzierten Stromverluste. AWA ist außerdem deutlich leichter als SWA – die Aluminiumdichte beträgt etwa ein Drittel der von Stahl – was das Installationsgewicht und den Kabelziehaufwand bei großen Installationen reduziert. Der Kompromiss besteht in der Korrosionsbeständigkeit in chemisch aggressiven Bodenumgebungen: In sauren Böden oder Bereichen mit elektrochemischer Aktivität, in denen galvanische Korrosion zwischen der Aluminiumpanzerung und allen kontaktierenden Stahlkonstruktionen zu einer beschleunigten Panzerungsverschlechterung führen kann, erfordert eine Aluminiumpanzerung eine robuste Unterbringung und einen Übermantelungsschutz.

Kurzschlussstrombewertung: Was es bedeutet und wie es für Stromkabel berechnet wird

Jedes Stromkabel verfügt über zwei unterschiedliche Stromwerte, die in jeder Installation erfüllt sein müssen: den Dauerstromwert (Strombelastbarkeit) für den Normalbetrieb und den Kurzschlussstromwert für Fehlerbedingungen. Bei vereinfachten Kabelauswahlverfahren fehlt häufig die Kurzschlussbewertung, dennoch kann ein Kabel, das den voraussichtlichen Fehlerstrom an seinem Installationsort nicht überstehen kann, durchbrennen und bereits beim ersten Fehlerereignis einen Brand, Geräteschäden und eine Gefahr für Personen verursachen.

Der Kurzschlussstromwert wird auf der Grundlage der Annahme einer adiabatischen Erwärmung berechnet: Während der kurzen Fehlerdauer (typischerweise 0,1 bis 3 Sekunden, bevor die Schutzvorrichtungen den Fehler beheben) erwärmt im Wesentlichen die gesamte Fehlerenergie den Leiter, da nicht genügend Zeit für eine sinnvolle Wärmeübertragung auf die Isolierung oder das umgebende Medium vorhanden ist. Die adiabatische Temperaturanstiegsgleichung setzt den zulässigen Kurzschlussstrom (I), den Leiterquerschnitt (S), die Fehlerdauer (t) und die Materialkonstanten des Leiters in Beziehung:

Die zulässige Spitzentemperatur des Leiters im Fehlerfall wird durch das Isolationsmaterial begrenzt: VPE und EPR erlauben eine maximale Kurzschlussleitertemperatur von 250 °C (ab einer Starttemperatur im maximalen Dauerbetrieb von 90 °C), während PVC-isolierte Kabel je nach Leiterquerschnitt auf 160 °C oder 140 °C begrenzt sind. Diese Grenzwerte bestehen, weil ihre Überschreitung zu irreversiblen Isolationsschäden – Schmelzen, Karbonisierung oder Verlust der mechanischen Integrität – führt, selbst wenn der Leiter selbst überlebt. Die Normen IEC 60364-5-54 und IEC 60949 geben die spezifischen Konstanten für Kupfer- und Aluminiumleiter mit unterschiedlichen Isolationssystemen vor.

Ein kritischer und häufig übersehener Aspekt der Kurzschlussbewertung besteht darin, dass sie anhand des maximalen voraussichtlichen Fehlerstroms am Installationspunkt des Kabels und nicht am Versorgungspunkt überprüft werden muss. Aufgrund der Impedanz der dazwischen liegenden Kabel und Transformatoren nimmt der voraussichtliche Fehlerstrom mit der Entfernung von der Quelle ab. Ein Kabel, das 200 Meter von einem Transformator entfernt ist, weist einen geringeren Fehlerstrom auf als ein Kabel an den Transformatoranschlüssen, sodass ein kleinerer Querschnitt möglich ist, um die Kurzschlussanforderungen am weiter entfernten Standort zu erfüllen. Wenn diese Berechnung für jedes Kabelsegment durchgeführt wird, anstatt einen einzelnen konservativen Wert im gesamten System anzuwenden, können die Anforderungen an den Leiterquerschnitt und die Gesamtinstallationskosten erheblich reduziert werden.

Halogenfreie, flammhemmende Stromkabel: Wo sie erforderlich sind und was die Standards tatsächlich prüfen

Spezifikationen für halogenfreie, flammhemmende (HFFR) oder raucharme, halogenfreie (LSHF/LS0H) Kabel werden in Bau- und Infrastrukturprojekten immer häufiger eingesetzt, aber die Spezifikation wird oft angewendet, ohne dass man genau weiß, was die Tests hinter der Bezeichnung messen – und was nicht.

Standardmäßige PVC-isolierte Kabel setzen beim Verbrennen Chlorwasserstoffgas (HCl) frei, da das Chlor in der PVC-Verbindung mit Verbrennungsprodukten reagiert. HCl ist ätzend und schädigt elektronische Geräte bereits in Konzentrationen, die weit unter den für den Menschen toxischen Konzentrationen liegen. In geschlossenen Räumen – Tunneln, Schiffen, Rechenzentren, unterirdischen Transportsystemen – kann HCl, das aus brennenden Kabeln freigesetzt wird, elektronische Systeme im gesamten Raum zerstören und die Umgebung nach einem Brandereignis noch Monate lang korrosiv machen. HFFR-Verbindungen ersetzen PVC durch Materialien auf Polyolefinbasis, die flammhemmende Metallhydroxid-Füllstoffe (typischerweise Aluminiumtrihydrat oder Magnesiumhydroxid) enthalten, die beim Erhitzen Wasserdampf freisetzen und die Verbrennungszone kühlen, ohne saure Gase zu erzeugen.

Zu den wichtigsten Standards für die Leistung von HFFR-Kabeln gehören:

• IEC 60332-1 (Einzelkabel-Flammenausbreitung): Testet, ob ein einzelnes Kabel bei Einwirkung einer definierten Flamme für 60 Sekunden von selbst verlöscht. Dies ist eine Mindestschwelle, die praktisch alle Kabel mit Flammschutzmitteln überschreiten können. Das Bestehen dieses Tests ist kein Hinweis auf die Leistung in einer realen Installation mit gruppierten Kabeln.
• IEC 60332-3 (Gruppierte Kabelflammenausbreitung – Kategorien A, B, C, D): Testet ein Kabelbündel, das auf einer Leiterrinne installiert ist, 20 Minuten lang unter einer definierten Flamme. Kategorie A stellt das höchste installierte Kabelvolumen dar (7 Liter pro Meter) und ist die anspruchsvollste. Das Bestehen der Kategorie A IEC 60332-3 ist ein aussagekräftiger Indikator für die Flammenausbreitungsleistung in realen Kabelrinneninstallationen.
• IEC 60754-1 und -2 (Halogengehalt): Testet die Säuregasemission und den pH-Wert von Verbrennungsgasen. Ein Kabel gemäß IEC 60754-2 weist im Verbrennungstest einen pH-Wert über 4,3 und eine Leitfähigkeit unter 10 μS/mm auf, was einen niedrigen Halogengehalt bestätigt. Dies ist der Test, der HFFR von standardmäßigen flammhemmenden PVC-Kabeln unterscheidet.
• IEC 61034 (Rauchdichte): Misst die Lichtdurchlässigkeit durch Rauch einer brennenden Kabelprobe in einer 3 m × 3 m × 3 m großen Testkammer. Eine Durchlässigkeit von mindestens 60 % ist der Schwellenwert für die Kennzeichnung als raucharm und relevant für die Evakuierungssichtbarkeit bei Gebäudebränden.

Eine wichtige Nuance besteht darin, dass „flammhemmend“ und „halogenfrei“ unabhängige Eigenschaften sind, die in einem bestimmten Kabel kombiniert sein können oder auch nicht. Ein Kabel kann halogenfrei sein, ohne besonders flammhemmend zu sein (reines Polyolefin ohne flammhemmende Füllstoffe), oder flammhemmend, ohne halogenfrei zu sein (Standard-FR-PVC). Die Angabe von LSHF oder HFFR erfordert beide Eigenschaften gleichzeitig, und das Beschaffungsdokument sollte auf die spezifischen IEC-Testnormen verweisen, die bestanden werden müssen, anstatt sich nur auf die Kennzeichnung zu verlassen, da diese Begriffe nicht marktübergreifend einheitlich definiert sind.

Kundenspezifisches Stromkabeldesign: Anwendungsanforderungen in Konstruktionsspezifikationen umsetzen

Die Beschaffung individueller Stromkabel beginnt mit einer Anforderungsdefinition, die weit über die Angabe der Nennspannung und des Leiterquerschnitts hinausgeht. Ein ordnungsgemäß spezifiziertes kundenspezifisches Stromkabel deckt sechs voneinander abhängige Parametergruppen ab, von denen jede den dem Hersteller zur Verfügung stehenden Gestaltungsspielraum einschränkt:

• Elektrische Parameter: Systemspannung (U0/U), maximaler Dauerstrom im vorgesehenen Installationszustand (nicht Strombelastbarkeit bei freier Luft), voraussichtlicher Kurzschlussstrom und Fehlerbeseitigungszeit sowie alle Einschränkungen der Netzqualität, wie z. B. Oberwellengehalt, die sich auf die Dimensionierung des Neutralleiters auswirken.
• Mechanische Einbaubedingungen: Installationsmethode (direkte Erdverlegung, Leitung, Kabelrinne, Antenne, U-Boot), Zugspannung während der Installation, minimaler Biegeradius, ob das Kabel nach der Installation einer kontinuierlichen Bewegung ausgesetzt ist, und etwaige Gewichts- oder Durchmesserbeschränkungen, die durch Füllverhältnisse der Leitungen oder Belastungsgrenzen für Kabelrinnen entstehen.
• Umweltbelastung: Umgebungstemperaturbereich, Luftfeuchtigkeit und Wassereinwirkung, UV-Einwirkungsdauer und -intensität, chemischer Kontakt (spezifische Substanzen auflisten), Bodenwiderstand für erdverlegte Kabel (der sich sowohl auf die Strombelastbarkeit als auch auf die Korrosionsschutzanforderungen auswirkt) und ob ein Schutz vor Nagetierangriffen erforderlich ist.
• Anforderungen an das Brandverhalten: Ob die Installation eine Flammenausbreitungsbegrenzung (IEC 60332-Kategorie), eine Stromkreisintegrität unter Feuer (IEC 60331 – für Kabel, die während eines Brandes weiter funktionieren müssen, z. B. Notstromversorgungen), eine Säuregasbegrenzung (IEC 60754) oder eine Rauchdichtebegrenzung (IEC 61034) erfordert.
• Regulatorische und Zertifizierungsanforderungen: Welche nationalen oder regionalen Standards muss das Kabel erfüllen (IEC, BS, UL, CSA, GB/T) und ob für die konkret bestellte Konstruktion anstelle eines ähnlichen Referenzkabels eine Drittzertifizierung durch ein anerkanntes Prüfhaus erforderlich ist.
• Lebensdauererwartung: Eine Designlebensdauer von 20, 30 oder 40 Jahren beeinflusst die Auswahl des Isoliermaterials (Wärmealterungsrate von XLPE im Vergleich zu EPR) und den Umfang der beschleunigten Alterungstests, die zur Validierung des Designs erforderlich sind. Kabel für Infrastrukturanwendungen sind oft auf eine Lebensdauer von 40 Jahren spezifiziert, was Stammbaumdaten des Isoliermaterials erfordert, die eine langfristige thermische Stabilität belegen.

Wenn alle sechs Parametergruppen definiert sind, kann der Hersteller eine Konstruktion entwickeln, die jede Randbedingung erfüllt, ohne ein einzelnes Element übermäßig zu konstruieren. Übermäßige Spezifikationen in einem Bereich und unzureichende Spezifikationen in einem anderen Bereich sind ein häufiger Fehler bei der Beschaffung kundenspezifischer Kabel: Ein Käufer, der eine Panzerung für maximale Zugfestigkeit angibt, aber die chemische Belastungsumgebung außer Acht lässt, erhält möglicherweise ein stahlarmiertes Kabel, das innerhalb von drei Jahren in einem sauren Industrieboden korrodiert, obwohl es alle angegebenen Spezifikationen erfüllt.

Methoden zur Schirmbindung in Mittelspannungskabeln und ihre Auswirkungen auf Verluste und Sicherheit

Die metallische Abschirmung oder Ummantelung eines Mittelspannungskabels dient zwei Zwecken: Sie stellt einen Rückweg für kapazitiven Ladestrom und Fehlerstrom bereit und begrenzt das elektrische Feld außerhalb des Kabels auf nahezu Null, wodurch Personal und angrenzende Geräte geschützt werden. Die Art und Weise, wie der Schirm an Kabelanschlüssen und -verbindungen befestigt wird – die Schirmklebemethode – hat einen großen und häufig unterschätzten Einfluss auf die Wärmeentwicklung, Strombelastbarkeit und Personensicherheit des Kabelsystems.

Bei einem Einpunkt-Verbindungssystem ist der Kabelschirm nur an einem Ende mit der Erde verbunden, während das andere Ende erdfrei bleibt (oder über ein Überspannungsschutzgerät mit der Erde verbunden ist). Dies verhindert, dass zirkulierende Ströme durch die Abschirmung fließen – die Hauptquelle für Abschirmverluste in Festverbindungssystemen – und kann die Strombelastbarkeit des Kabels im Vergleich zur Festverbindung um 10–30 % erhöhen, da die I²R-Verluste in der Abschirmung eliminiert werden. Der Nachteil besteht darin, dass sich bei normaler Last entlang der Abschirmung vom geerdeten zum nicht geerdeten Ende Spannung aufbaut. Diese „induzierte Mantelspannung“ steigt mit der Kabellänge, dem Laststrom und dem Abstand zwischen den Phasen und muss berechnet werden, um sicherzustellen, dass sie innerhalb sicherer Grenzen für Personal bleibt, das während des Betriebs unter Spannung mit dem nicht geerdeten Schirmende in Berührung kommen könnte. Bei langen Kabelsystemen kann die induzierte Spannung am offenen Ende bei Volllast Hunderte von Volt erreichen, was eine sorgfältige Kontrolle der Zugänglichkeit des Schirmendes und den Einsatz von Überspannungsbegrenzern erfordert, um Überspannungen bei Schalttransienten oder Fehlerbedingungen zu verhindern.

Cross-Bonding wird in langen Kabelsystemen verwendet, die in drei ungefähr gleiche kleinere Abschnitte unterteilt sind. Die Abschirmungen der drei Kabelphasen sind an jeder Nebenabschnittsverbindung vertauscht – die Abschirmung von Phase A ist mit der Abschirmung von Phase B verbunden, Phase B mit Phase C, Phase C mit Phase A –, sodass über drei Nebenabschnitte hinweg jede Abschirmung ein Drittel eines Mitsystemspannungsbeitrags von jeder Phase sieht. Wenn die Abschnitte gleich lang sind, heben sich die induzierten Spannungen in den drei Schirmsegmenten fast vollständig auf, was zu einem zirkulierenden Schirmstrom von nahezu Null und einer induzierten Spannung an den Hauptabschnittsenden von nahezu Null führt. Cross-Bonding kombiniert den Vorteil der geringen Verluste des Single-Point-Bondings mit dem Vorteil der niedrigen Stehspannung des Solid-Bondings und ist damit die bevorzugte Methode für Kabelstromkreise mit einer Länge von mehr als etwa 500 Metern bei 11 kV und mehr. Es erfordert eine höhere Installationskomplexität – sechs Schirmanschlüsse an jeder Verbindung statt einer – und einen sorgfältigen Längenausgleich der Abschnitte während der Konstruktion.
