Flammhemmende Kategorien und was die Klassifizierungen tatsächlich in der Praxis bedeuten
Flammhemmendes Steuerkabel s sind keine einzelne Produktkategorie – sie umfassen ein abgestuftes Klassifizierungssystem, das durch IEC 60332 und sein chinesisches Äquivalent GB/T 18380 definiert ist, wobei jede Stufe ein deutlich unterschiedliches Maß an Brandschutzleistung widerspiegelt. Die am häufigsten spezifizierten Stufen sind IEC 60332-1 (vertikaler Flammenausbreitungstest für einzelne Kabel), IEC 60332-3 (vertikaler Flammenausbreitungstest für gebündelte Kabel) und die anspruchsvolleren Kategorien IEC 60332-3-22 bis 60332-3-25, die sich in der Gesamtmenge des während des Tests verbrannten Kabelmaterials unterscheiden. Das Verständnis dieser Unterschiede ist wichtig, denn ein Kabel, das den Einzelkabeltest besteht, kann immer noch die Ausbreitung eines Feuers zulassen, wenn es in dichten Kabeltrassen zusammen mit Dutzenden anderer Kabel verlegt wird – genau die Bedingungen, die in industriellen Kontrollräumen, Schaltanlagengebäuden und Kabeltrassen von Prozessanlagen zu finden sind.
Der Bündeltest nach IEC 60332-3 simuliert die tatsächliche Installationsdichte, indem eine 3,5 Meter lange vertikale Leiter aus Kabeln mit einem definierten nichtmetallischen Gesamtvolumen pro Meter Kabelrinne verbrannt wird. Kategorie A (die strengste) erlaubt ein nichtmetallisches Kabelvolumen von bis zu 7 Litern pro Meter Kabelrinne, während Kategorie C bis zu 1,5 Liter pro Meter zulässt – je niedriger das zulässige Volumen, desto leichter ist es zu passieren, da weniger brennbares Material vorhanden ist, um die Flamme aufrechtzuerhalten. Die Angabe eines Kabels der Kategorie C für eine dicht bestückte Kabeltrasse, bei der die tatsächliche Installationsdichte den Bedingungen der Kategorie A entspricht, ist eine häufige und gefährliche Fehleinschätzung. Ingenieure, die flammhemmende Steuerkabel für Kabelrinneninstallationen auswählen, müssen das tatsächliche nichtmetallische Volumen pro Meter der vorgesehenen Kabelfüllung berechnen und es der entsprechenden Prüfkategorie zuordnen, und nicht einfach „schwer entflammbar“ als allgemeine Anforderung angeben.
Über die Flammenausbreitung hinaus führen die Varianten LSZH (Low Smoke Zero Halogen) und LSHF (Low Smoke Halogen Free) zu zusätzlichen Leistungsdimensionen, die in geschlossenen Anlagen zunehmend erforderlich sind. Standardmäßige PVC-isolierte flammhemmende Kabel setzen beim Verbrennen Chlorwasserstoffgas und dichten schwarzen Rauch frei – HCl ist ätzend für elektronische Geräte und giftig für Personal, und starker Rauch behindert die Evakuierung. LSZH-Formulierungen eliminieren Flammschutzmittel auf Halogenbasis zugunsten von Systemen auf Mineralbasis (typischerweise Aluminiumtrihydrat oder Magnesiumhydroxid), die bei der Verbrennung eher Wasserdampf als saure Gase freisetzen. Zhishang Cable produziert sowohl PVC-basierte als auch LSZH-Varianten schwer entflammbares Steuerkabel s, wobei die Materialauswahl auf die spezifischen Umwelt- und Regulierungsanforderungen jedes Projekts abgestimmt ist.
Wie flammhemmende Zusatzstoffe die elektrischen und mechanischen Kabeleigenschaften beeinflussen
Die Flammhemmung von Kabelisolierungen und Ummantelungsverbindungen ist chemisch nicht neutral – die Additive, die die Verbrennung unterdrücken, interagieren mit der Polymermatrix auf eine Weise, die sich auf die dielektrischen Eigenschaften, die Flexibilität und das Langzeitalterungsverhalten auswirkt. Dieser Kompromiss ist besonders wichtig bei Steuerkabelanwendungen, bei denen Isolationswiderstand, Kapazität zwischen Leitern und Signalintegrität bei Mehrleiterkonfigurationen funktionale Anforderungen sind, die allein im Hinblick auf die Brandschutzeigenschaften nicht beeinträchtigt werden dürfen.
In halogenierten (PVC-basierten) flammhemmenden Verbindungen wird häufig Antimontrioxid als flammhemmender Synergist neben dem bereits in PVC vorhandenen Chlor verwendet. Ein hoher Gehalt an Antimontrioxid unterdrückt zwar wirksam die Zündung, erhöht jedoch die Dielektrizitätskonstante der Isolierung und verringert den spezifischen Volumenwiderstand, was die kapazitive Kopplung zwischen benachbarten Leitern in mehradrigen Steuerkabeln erhöhen kann. Bei Steuerschaltungen, die analoge Signale mit niedrigem Pegel oder serielle Hochgeschwindigkeitskommunikation übertragen, erhöht diese erhöhte Kapazität pro Längeneinheit die Signaldämpfung und begrenzt die nutzbare Kabellänge. Um dieses Ergebnis zu vermeiden, ist es notwendig, die Wandstärke der Isolierung und die Rezeptur der Mischung unter Berücksichtigung der tatsächlichen Signalfrequenz und nicht nur der Flammenklasse anzugeben.
LSZH-Compounds auf Basis mineralischer Füllstoffsysteme weisen andere Kompromisse auf. Aluminiumtrihydrat (ATH) muss in sehr hohen Konzentrationen (typischerweise 50–65 Gew.-% der Polymerverbindung) zugesetzt werden, um durch seine endotherme Zersetzung eine sinnvolle Flammhemmung zu erreichen. Bei diesen Belastungsniveaus wird die Mischung steifer und spröder als ungefüllte Polymere, was die Flexibilität und die Leistung bei kalten Temperaturen verringert. Hersteller begegnen diesem Problem mit Elastomer-Basispolymeren (EVA, EBA oder TPE) und oberflächenbehandelten Füllstoffpartikeln, die die Dispersion verbessern und den Steifigkeitsnachteil verringern. Das Ergebnis ist eine Verbindung, die sowohl die Flammenbeständigkeit nach IEC 60332-3 als auch die Kaltbiegefestigkeit nach IEC 60811 erreichen kann – allerdings nur, wenn die Formulierung speziell für dieses Gleichgewicht entwickelt und nicht aus Standardkomponenten zusammengesetzt wird. Anhui Zhishang Cable Technology Co., Ltd. validiert die Leistung der Verbindungen sowohl durch Flammentests als auch durch mechanische Tests, anstatt sich nur auf die Zertifizierungen der Materiallieferanten zu verlassen, und stellt so sicher, dass das fertige Kabel alle spezifizierten Parameter gleichzeitig erfüllt.
| Verbundtyp | Flammhemmender Mechanismus | Auswirkung auf die Flexibilität | Gasemission bei der Verbrennung |
|---|---|---|---|
| FR-PVC | Halogengas unterbricht die Verbrennungskette | Mäßig; Weichmacherabhängig | HCl, dichter schwarzer Rauch |
| LSZH/ATH-gefüllt | Endotherme Zersetzung, Wasserdampf | Reduziert; erfordert eine Elastomerbasis | Wasserdampf, wenig Rauch, kein HCl |
| LSZH/MDH-gefüllt | Endotherme Zersetzung, höherer Temperaturbereich | Ähnlich wie ATH; besser bei hoher Temperatur | Wasserdampf, wenig Rauch, kein HCl |
| Auf Phosphorbasis (intumeszierend) | Es bildet sich eine Kohleschicht, die die Oberfläche isoliert | Gut; geringere Füllmenge erforderlich | Raucharm, halogenfrei |
Abschirmungskonfigurationen in flammhemmenden Steuerkabeln und ihre Auswirkungen auf die EMI-Leistung
Steuerkabel in Industrieumgebungen arbeiten neben Frequenzumrichtern, Hochstrom-Schaltgeräten und Stromkabeln – alle diese erzeugen elektromagnetische Störungen, die bei unzureichender Abschirmung niedrige Steuersignale verfälschen können. Bei flammhemmenden Steuerkabeln muss die Abschirmung nicht nur auf elektrische Leistung ausgelegt sein, sondern auch auf Kompatibilität mit der flammhemmenden Konstruktion um sie herum: Der Abschirmungsdraht, die Verbindungsbänder und alle metallischen Elemente interagieren alle mit dem Brandverhalten des gesamten Kabels und dürfen keine Wärmebrücken oder lokalisierten Zündpunkte erzeugen, die die Nennflammleistung des Kabels beeinträchtigen.

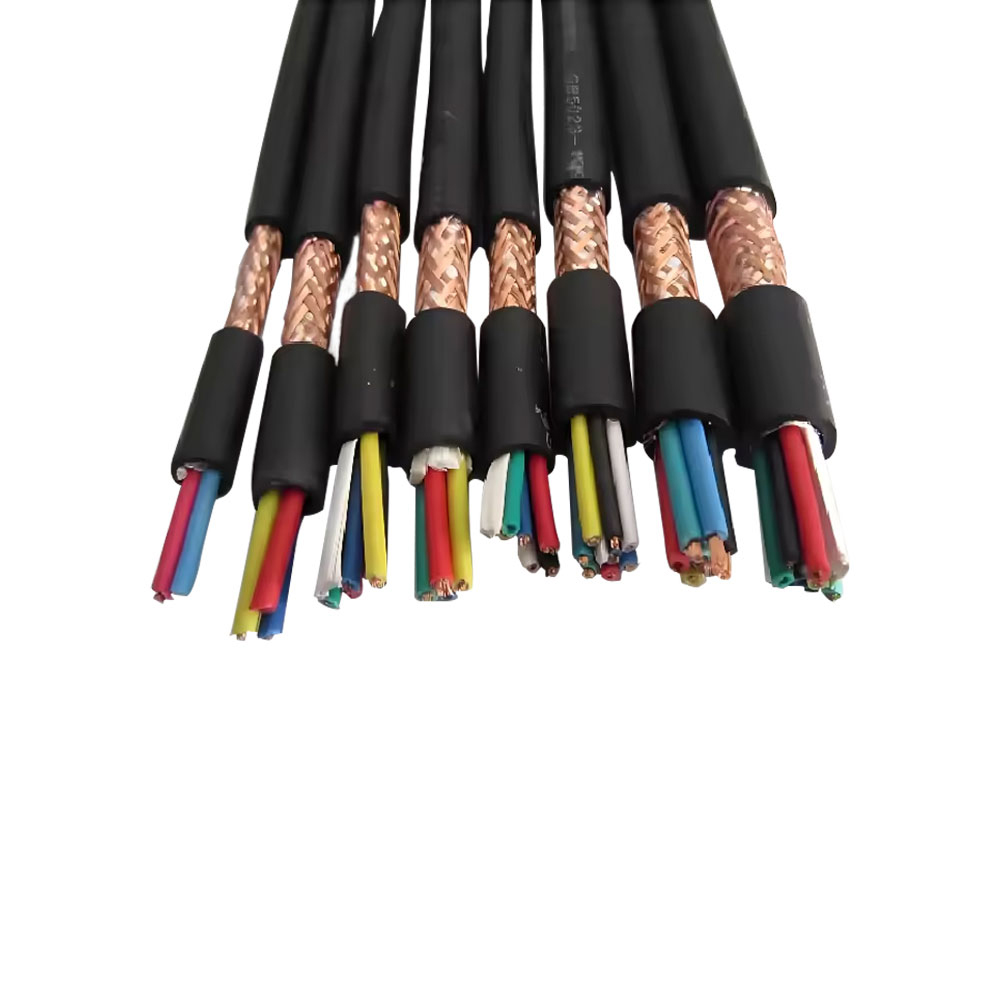

Die beiden vorherrschenden Abschirmungskonstruktionen bei flammhemmenden Steuerkabeln sind Gesamtfolienschirme aus Aluminium-Polyester (Al/PET) mit Beilaufdraht und Gesamtschirme oder einzelne Geflechtschirme aus verzinntem Kupfer. Folienschirme bieten nahezu 100 % optische Abdeckung und sind wirksam gegen kapazitiv gekoppelte Hochfrequenzstörungen. Aufgrund ihrer mechanischen Steifigkeit sind sie jedoch anfällig für Risse an der Überlappungsverbindung des Schirms bei wiederholtem Biegen oder Ziehen bei der Installation. Geflochtene Abschirmungen haben eine geringere optische Abdeckung (typischerweise 85–95 %), bieten jedoch eine weitaus bessere mechanische Robustheit und einen geringeren Abschirmungswiderstand, was die Leistung gegenüber induktiv gekoppelten niederfrequenten Störungen verbessert. Für Kabel, die in festen Leitungen innerhalb von Schaltanlagenräumen oder DCS-Schränken verlegt werden, ist eine Folien-plus-Drain-Konstruktion im Allgemeinen ausreichend; Für Kabel, die durch Kabelkanäle verlegt werden oder während der Wartung Bewegungen ausgesetzt sind, sind geflochtene Abschirmungen vorzuziehen.
Mehradrige Steuerkabel für die analoge Signalübertragung (4–20-mA-Schleifen, Thermoelementkreise, RTD-Verbindungen) erfordern häufig zusätzlich zur Gesamtschirmung auch eine Abschirmung einzelner Paare. Einzelne Paarabschirmungen verhindern ein Übersprechen zwischen Schaltkreisen zwischen Signalpaaren innerhalb desselben Kabels – ein erhebliches Problem, wenn Signale mit hohem Pegel (z. B. 24-V-Digital-I/O) und analoge Signale mit niedrigem Pegel (Thermoelementausgänge im Millivoltbereich) ein gemeinsames Kabel teilen. Der Erdungsdraht für jede einzelne Abschirmung darf nur an einem Ende mit der Erde verbunden sein, um Abschirmungsstromschleifen zu vermeiden, die das niederfrequente Rauschen, das die Abschirmung blockieren sollte, wieder einführen würden. Diese Erdungsdisziplin ist ebenso wichtig wie das Abschirmungsmaterial selbst und muss in der Kabelinstallations- und Abschlussdokumentation klar spezifiziert werden.
Gängige Abschirmungskonfigurationen und typische Anwendungen
- Gesamter Beidraht aus Al/PET-Folie: Kostengünstiger Hochfrequenz-EMI-Schutz; geeignet für feste DCS/PLC-Signalkabelführungen; anfällig für Folienschäden, wenn sie wiederholt gebogen werden.

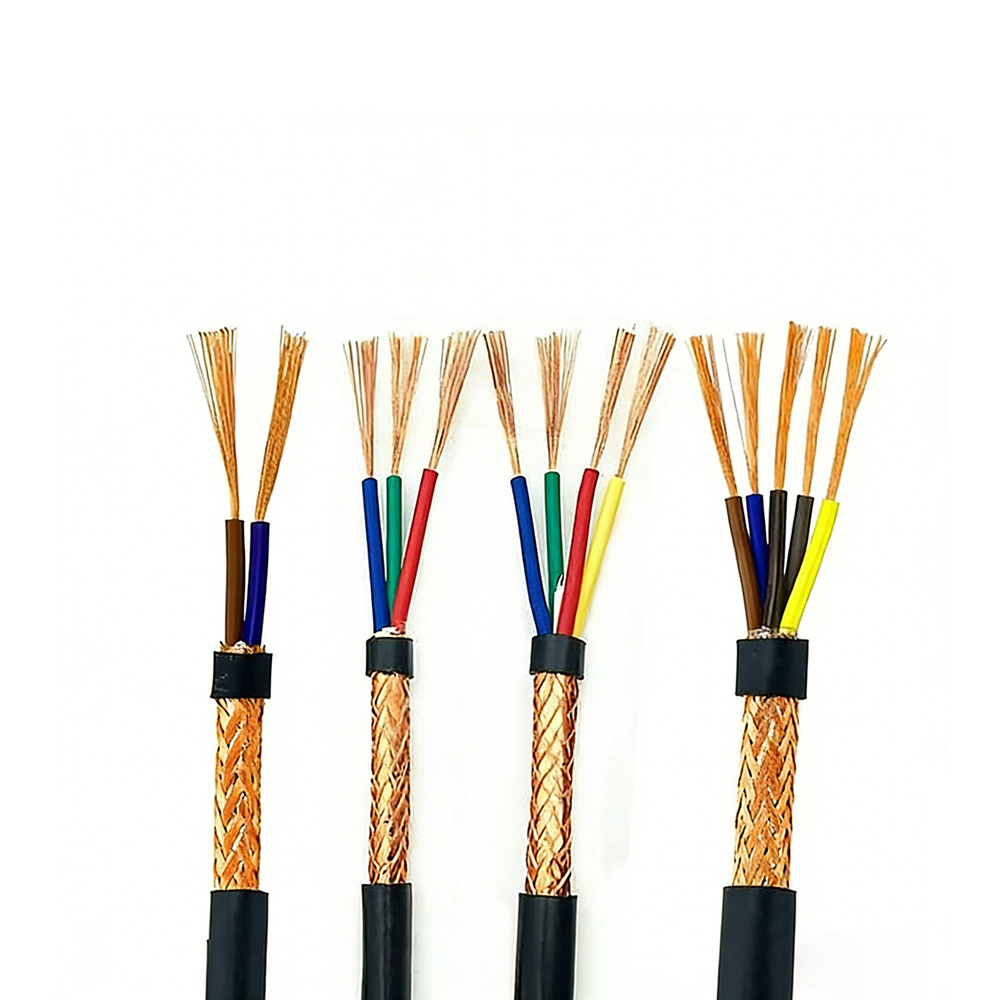

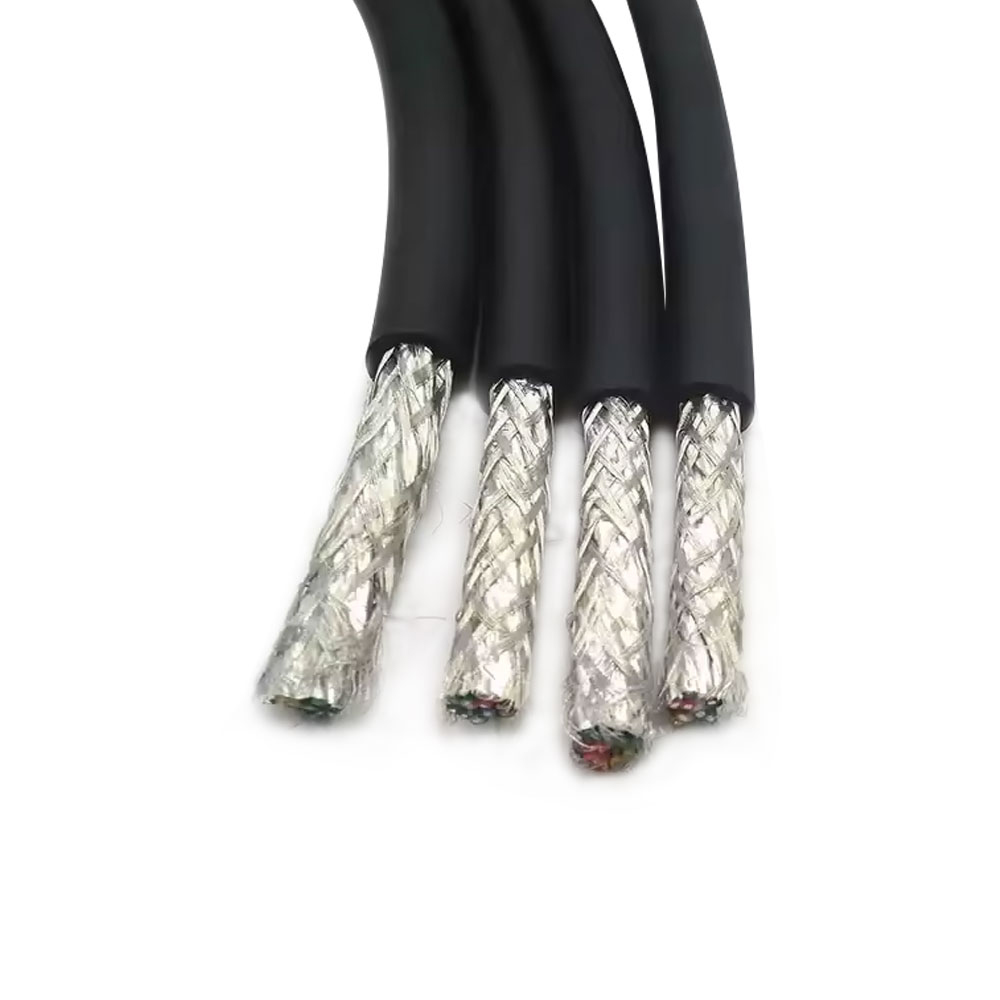

- Insgesamt verzinntes Kupfergeflecht: Bessere mechanische Haltbarkeit und niederfrequente Abschirmwirkung; bevorzugt für Leitungsinstallationen oder Umgebungen mit erheblichen 50/60-Hz-Störquellen.

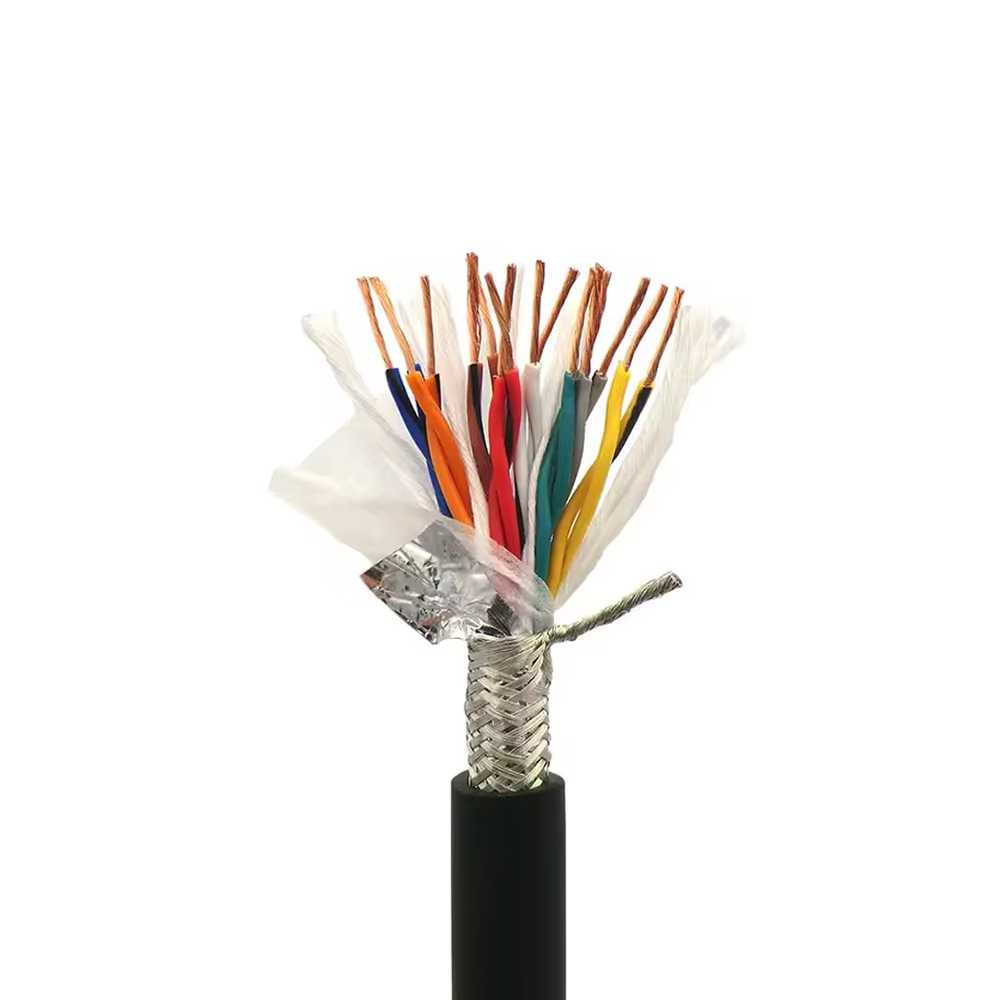

- Einzelpaar-Folien-Gesamtgeflecht (Doppelschirm): Höchste Isolierung zwischen den Stromkreisen; erforderlich, wenn sich gemischte Signalpegel ein Kabel teilen; Wird in präzisen analogen Instrumentierungsschleifen verwendet.

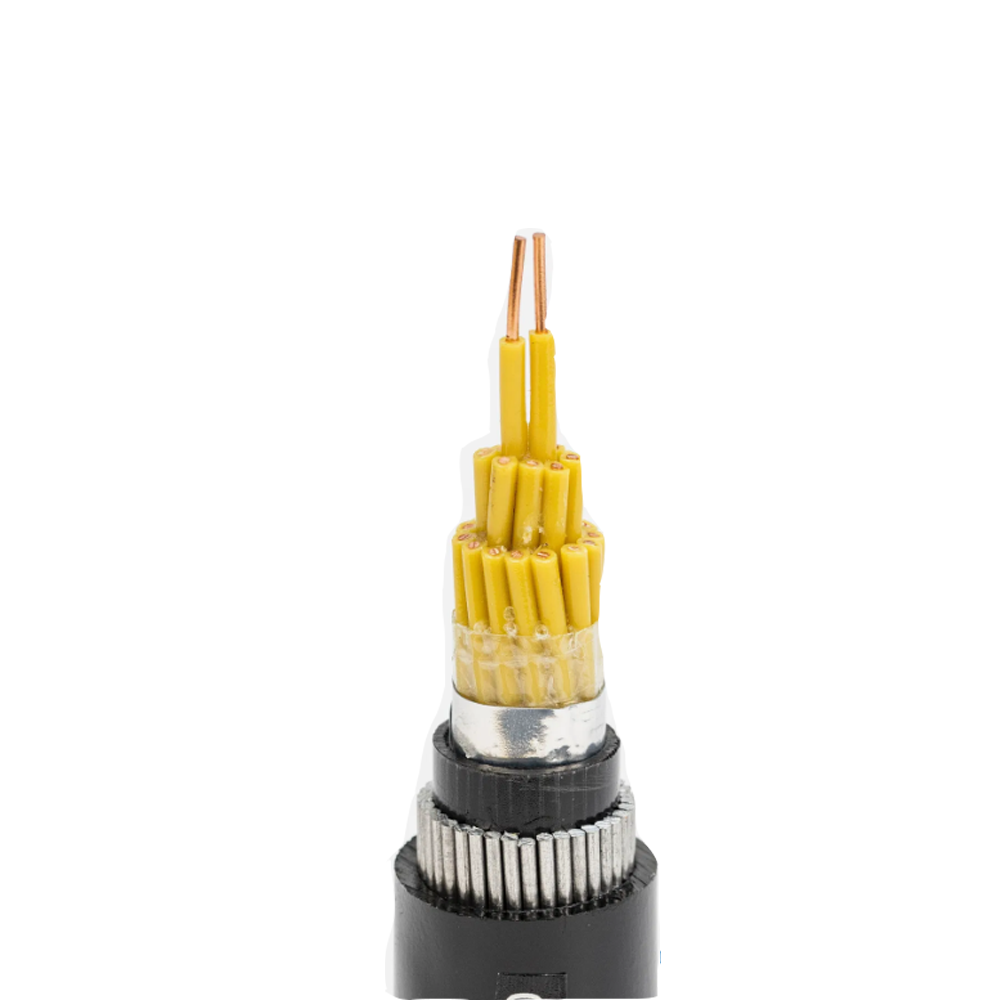

- Ungeschirmt (nur durch Panzerung abgeschirmt): Geeignet für digitale Steuersignale mit inhärenter Störfestigkeit (z. B. 24-V-DC-Schaltung); nicht für analoge Messkreise geeignet.

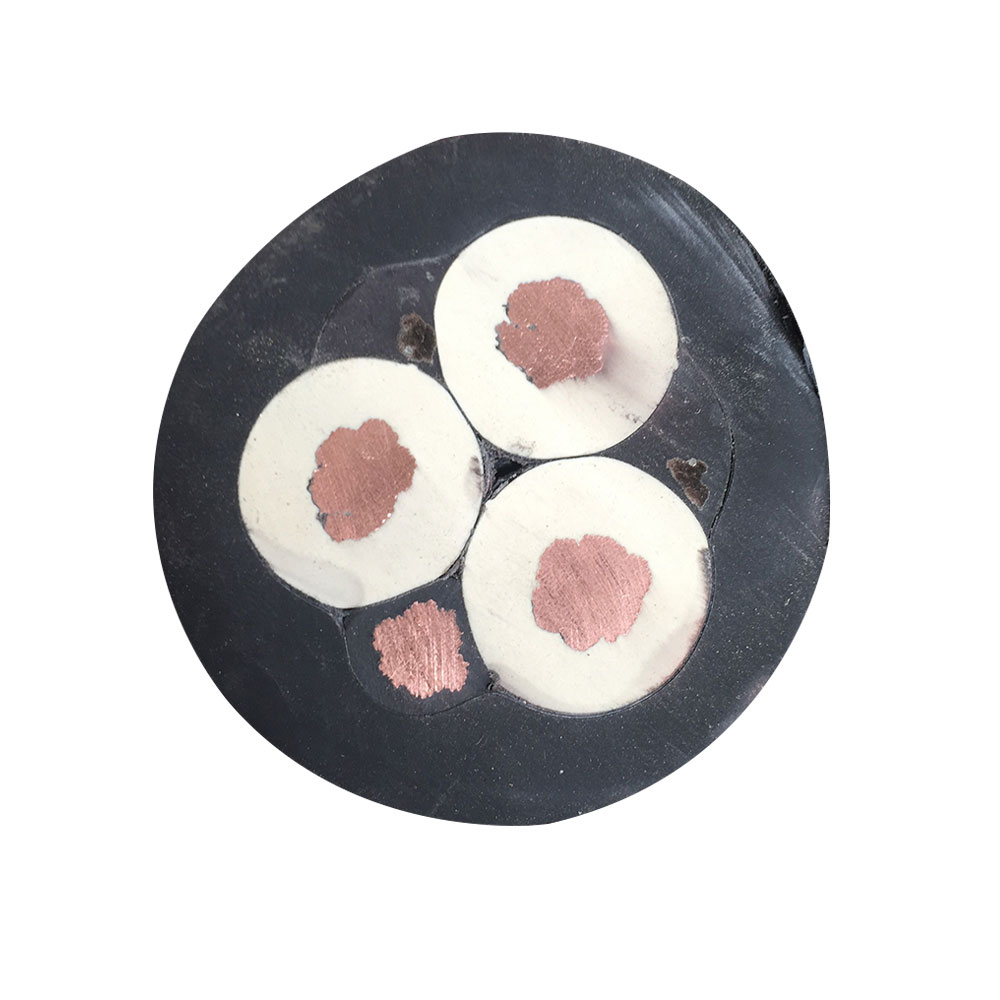

Aderanzahl- und Gruppierungsstrategien für mehradrige Steuerkabelinstallationen
Die Entscheidung, ob für eine Steuerungsinstallation mit mehreren Schaltkreisen viele Kabel mit kleiner Aderzahl oder weniger Kabel mit großer Aderzahl verlegt werden sollen, hat Auswirkungen auf das Brandrisiko, den Wartungszugang und die langfristige Flexibilität, die weit über die anfänglichen Kosten für die Kabelbeschaffung hinausgehen. Dichte Bündel einzeln ummantelter kleiner Kabel in einer Rinne erhöhen das gesamte nichtmetallische Volumen pro Meter und erhöhen so die effektive Verbrennungslast, selbst wenn jedes einzelne Kabel eine Flammschutzklasse trägt. Durch die Konsolidierung von Schaltkreisen in weniger mehradrigen Kabeln werden die Wannenfüllung und die Verbrennungslast reduziert, es entsteht jedoch ein Single Point of Failure, bei dem sich Schäden an einem Kabel gleichzeitig auf mehrere unabhängige Schaltkreise auswirken können.
Ein praktischer Ansatz, der in Prozessindustrien und Energieerzeugungsanlagen verwendet wird, besteht darin, Stromkreise nach funktionalem System und nicht nach geografischer Nähe zu gruppieren, mit separaten Kabeln für sicherheitskritische Stromkreise (Notabschaltung, Brand- und Gaserkennung) und Betriebssteuerkreise (Prozessregelkreise, Motorstarter, Instrumentierung). Durch diese Trennung wird sichergestellt, dass ein einzelner Kabelausfall nicht gleichzeitig die Prozesssteuerungsfunktion und ihre Sicherheitssicherung deaktivieren kann. Es vereinfacht auch die Fehlersuche und den Kabelaustausch, da ein Fehler in einer Funktionsgruppe keine Störung der Verkabelung einer anderen Funktionsgruppe erfordert. Viele Installationsnormen – darunter IEC 60364 und anlagenspezifische technische Normen im Petrochemie- und Energiesektor – schreiben diese Art der Stromkreistrennung ausdrücklich vor.
Die Ersatzaderplanung bei mehradrigen Steuerkabeln ist ein weiterer Aspekt, der in der Spezifikationsphase häufig unterbewertet wird. Die Installation von Kabeln mit 10–20 % Ersatzadern zum Zeitpunkt des ersten Baus kostet im Verhältnis zum Gesamtwert des Projekts sehr wenig, aber das Hinzufügen von Stromkreisen nach dem Bau erfordert neue Kabelzüge, die störend, teuer und aufgrund überlasteter bestehender Routen manchmal physisch unmöglich sind. Ersatzadern sollten auf mehrere Kabelgruppen verteilt und nicht in einem einzigen Kabel konzentriert werden, und ihre Standorte sollten systematisch dokumentiert werden, damit sie ohne umfangreiche Nachverfolgungsarbeiten identifiziert und aktiviert werden können. Im Rahmen seiner Anwendungsunterstützungskapazität arbeitet Zhishang Cable mit Ingenieurteams zusammen, um die Auswahl der Kernanzahl auf der Grundlage geplanter Systemerweiterungsszenarien zu optimieren und so die häufige Situation zu vermeiden, in der die Kabelinfrastruktur bereits wenige Jahre nach der Inbetriebnahme zum limitierenden Hindernis für Anlagenmodifikationen wird.
