Wie sich die Anzahl der Fasern und das optische Design auf die Übertragungsleistung auswirken
Glasfaser-Verbundkabel s sind keine Einheitsprodukte. Die Anzahl der Glasfaserkerne – ob 2, 4, 12, 24, 48 oder mehr – bestimmt direkt, wie viel Bandbreitenkapazität eine einzelne Kabelstrecke unterstützen kann, und die Wahl zwischen Singlemode- (OS2) und Multimode-Fasern (OM3/OM4/OM5) verändert die nutzbare Übertragungsentfernung grundlegend. Singlemode-Fasern mit einem Kern/Mantel-Verhältnis von 9/125 μm sind für die Übertragung über große Entfernungen konzipiert und werden häufig bei Backbone-Strecken von Versorgungsunternehmen oder Verbindungen zwischen Umspannwerken verwendet, bei denen Entfernungen mehrere Kilometer überschreiten. Multimode-Fasern eignen sich mit ihren größeren Kernen von 50/125 μm oder 62,5/125 μm besser für Datenverbindungen mit kurzer Reichweite und hoher Bandbreite in Industrieanlagen oder intelligenten Gebäudesystemen.

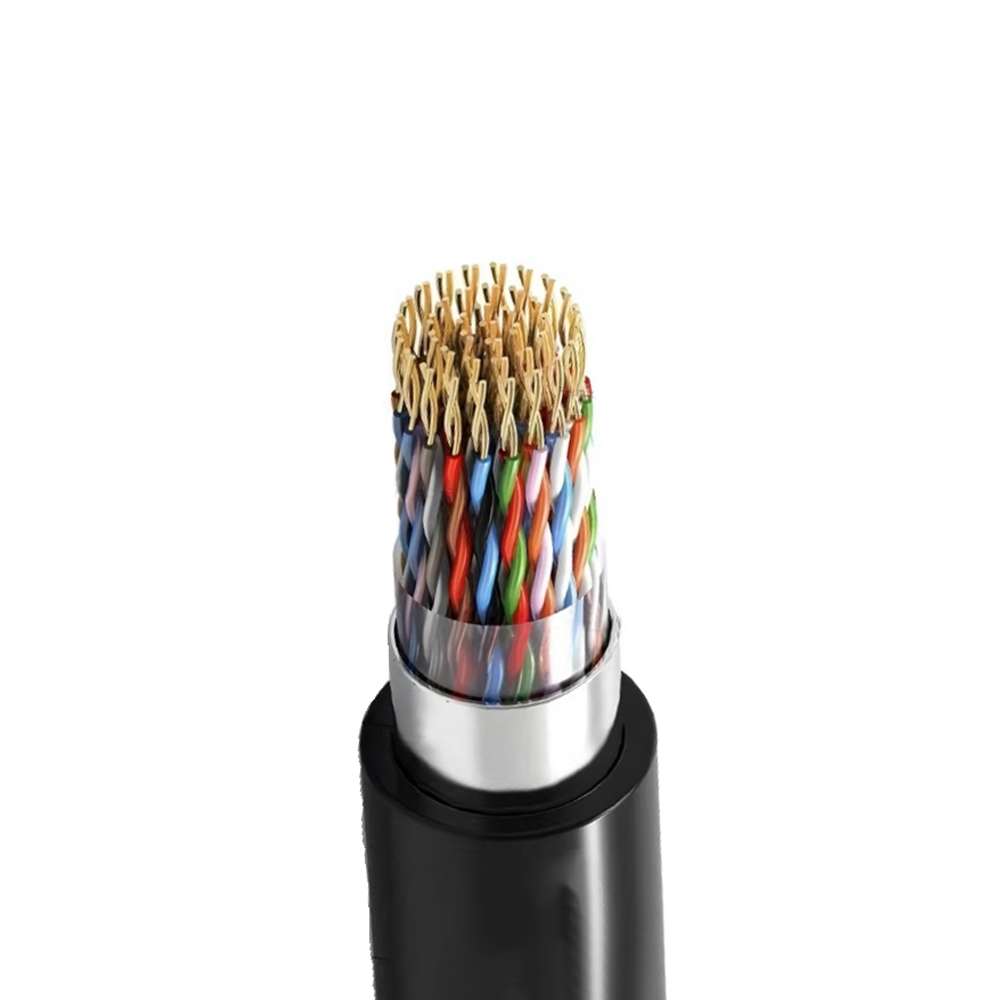

Ein weniger diskutierter, aber ebenso wichtiger Faktor ist die Verseilstruktur im Kabel. Bei der Konstruktion mit losen Rohren kann sich jede Faser oder jedes Faserbündel innerhalb eines mit Gel gefüllten Rohrs leicht bewegen, was vor thermischer Ausdehnung und Kontraktion schützt – entscheidend in Außen- oder Industrieumgebungen, in denen es zu erheblichen Temperaturschwankungen kommt. Bei dicht gepufferten Designs wird jede Faser direkt mit einer Schutzschicht umhüllt, wodurch sie einfacher zu terminieren, aber empfindlicher gegenüber mechanischer Beanspruchung ist. Bei Verbundkabeln, die sowohl Glasfaser- als auch Kupferstromleiter integrieren, ist es für die langfristige Zuverlässigkeit von entscheidender Bedeutung, zu verstehen, wie diese beiden Komponenten unter Biege-, Zug- und Temperaturbelastung interagieren.
Bei der Entwicklung von Produkten von Zhishang Cable wird sorgfältig auf die Anordnung der Faserkerne relativ zur neutralen Achse des Kabels geachtet, um Mikrobiegeverluste zu minimieren, die die Signalqualität im Laufe der Zeit stillschweigend verschlechtern können, ohne dass der Kabelmantel sichtbar beschädigt wird.

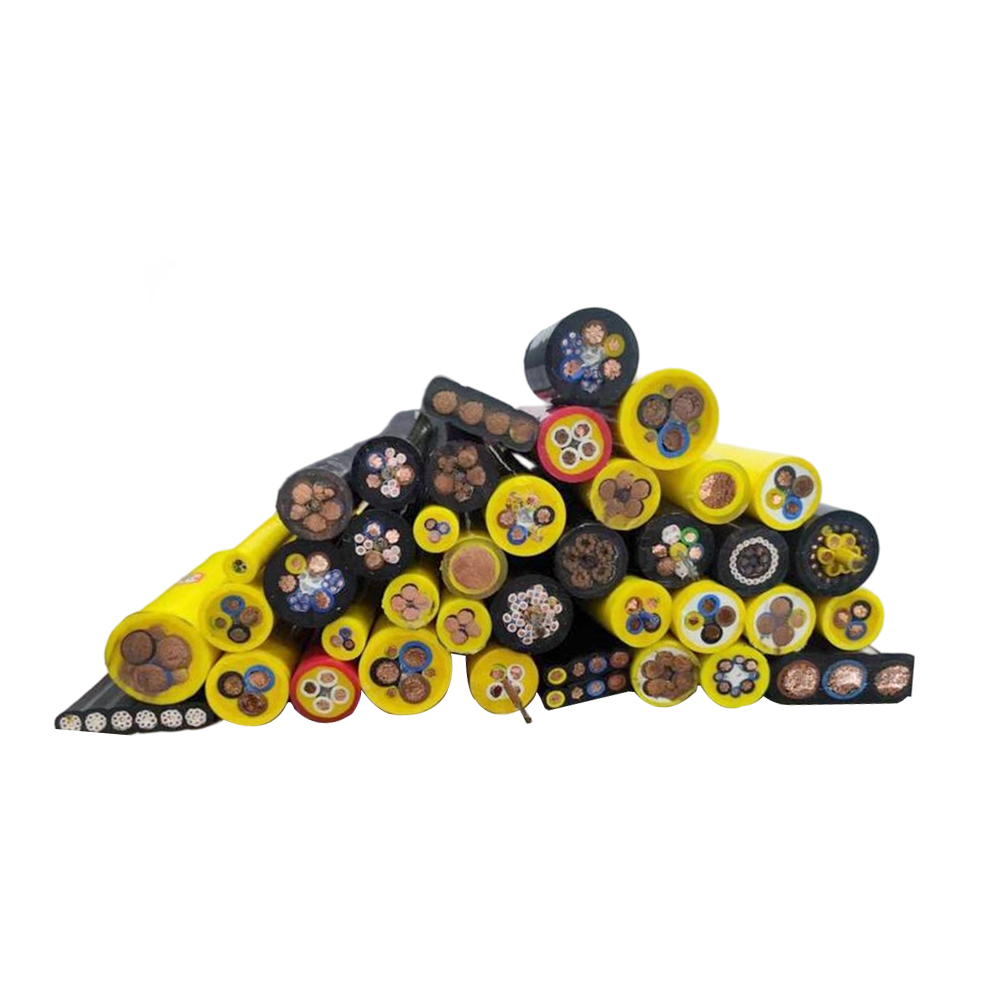

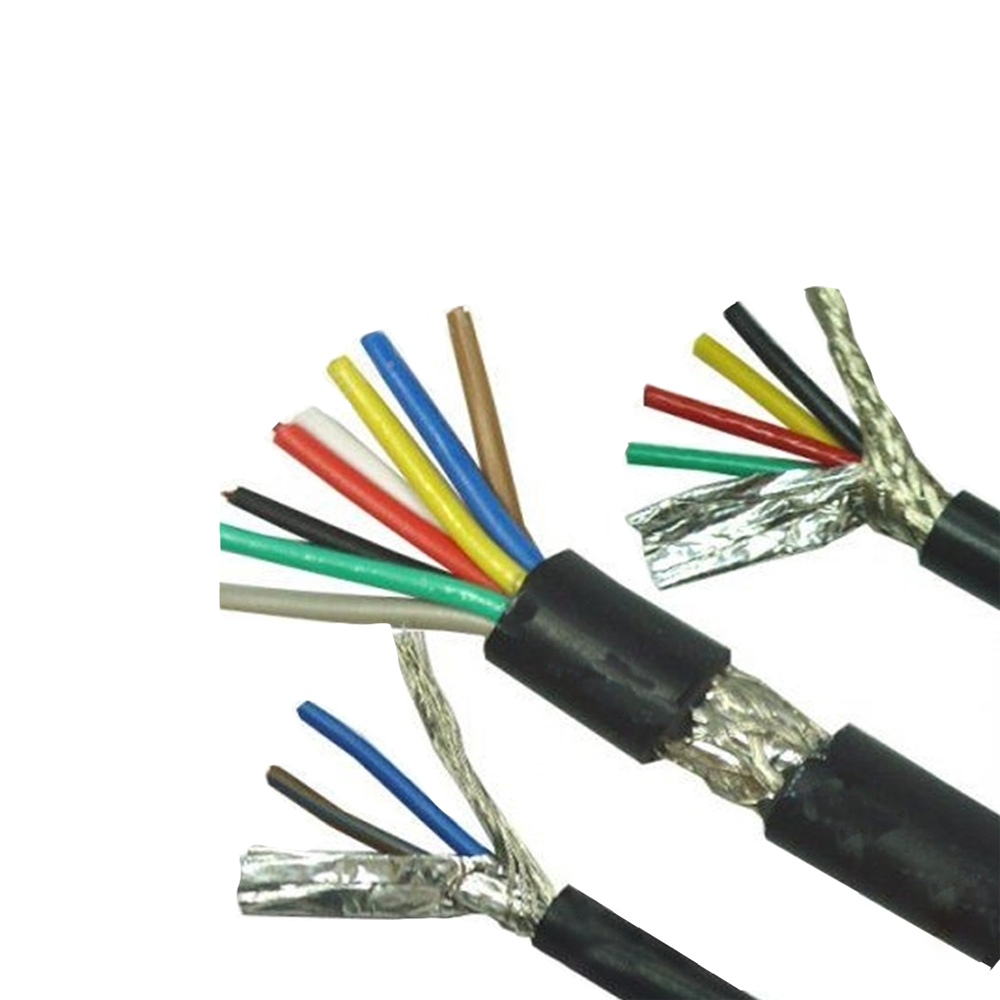

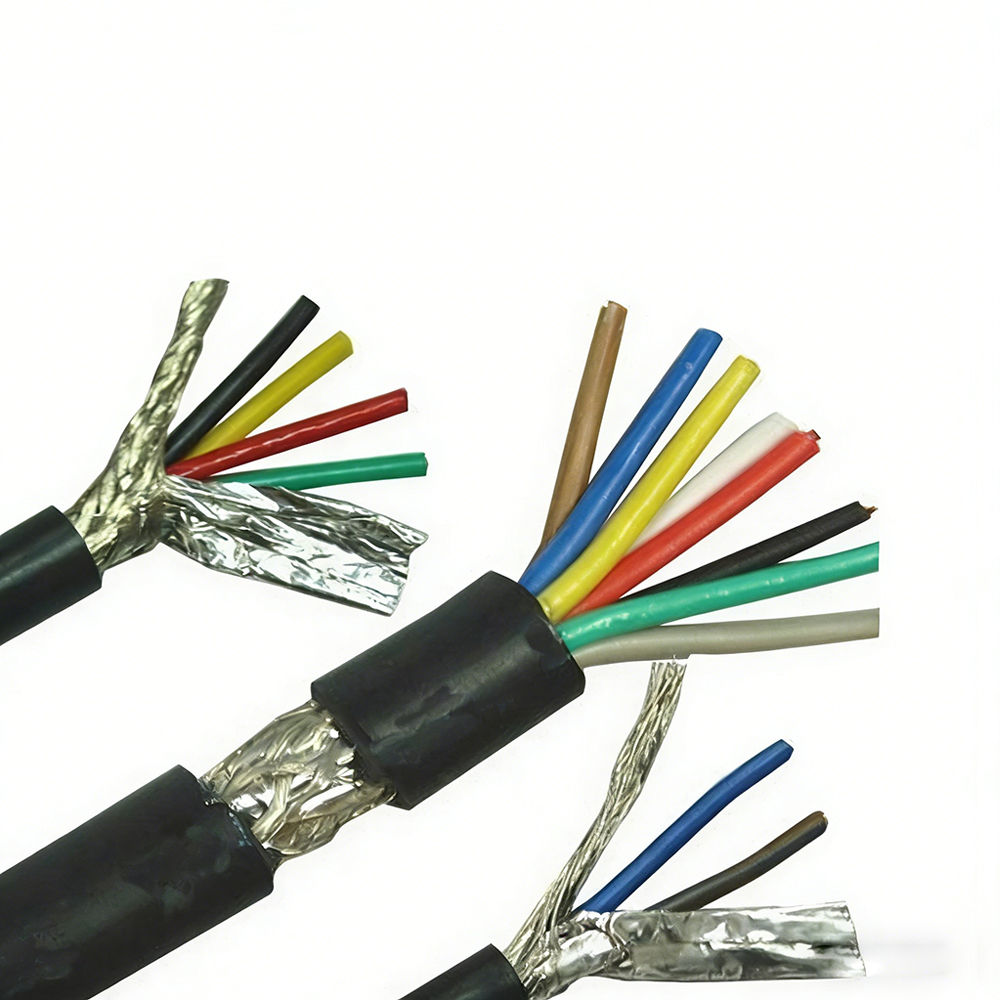

Stromleiterkonfigurationen im Verbundkabeldesign
Der elektrische Teil eines Glasfaser-Verbundkabel Je nach Anwendung erfüllt es zwei unterschiedliche Funktionen: Es kann den Betriebsstrom für entfernte Geräte wie Kameras, Sensoren oder kleine Kommunikationsknoten transportieren oder als schützendes Erdungs- und Signalmedium innerhalb der Energieversorgungsinfrastruktur dienen. Diese beiden Anwendungsfälle erfordern sehr unterschiedliche Leiterspezifikationen, und die Auswahl der falschen Konfiguration führt entweder zu überdimensionierten Kabeln, die Kosten verschwenden, oder zu unterbewerteten Leitern, die ein Sicherheitsrisiko darstellen.
Für Niederspannungsanwendungen (typischerweise 48 V DC oder 24 V DC in industriellen Automatisierungs- und Überwachungssystemen) sind verdrillte oder parallele Kupferleiter mit Querschnitten zwischen 0,5 mm² und 2,5 mm² üblich. Bei den OPGW- (Optical Ground Wire) oder OPPC- (Optical Phase Conductor) Varianten für Versorgungszwecke sind die metallischen Elemente gleichzeitig strukturell und elektrisch, wobei häufig in konzentrischen Schichten angeordnete Drähte aus aluminiumbeschichtetem Stahl (ACS) oder Aluminiumlegierung verwendet werden. Der Gleichstromwiderstand und die Kurzschlussstromkapazität dieser Leiter müssen berechnet und anhand der Anforderungen der Netzschutzkoordination überprüft werden – ein rein mechanischer Ansatz zur Kabelauswahl reicht bei diesen Installationen nicht aus.
| Anwendungstyp | Typisches Leitermaterial | Querschnittsbereich | Primäre Funktion |
|---|---|---|---|
| Industrielle Automatisierung/Überwachung | Blankes oder verzinntes Kupfer | 0,5 – 2,5 mm² | Niederspannungsnetzteil |
| Versorgungsnetz / OPGW | Aluminiumbeschichteter Stahl (ACS) | Variiert je nach Nennstrom | Fehlerstrompfad des Erdungskabels |
| Eisenbahn-/Verkehrssysteme | Kupfer oder Kupferlegierung | 1,5 – 6 mm² | Signalleistungs-Datenverbindung |
| Smart Building / Schwachstrom | Verzinntes Kupfer | 0,75 – 1,5 mm² | PoE / Steuersignal |
Auswahl des Mantelmaterials und seine Auswirkungen auf die Lebensdauer im Außendienst
Der Außenmantel eines Glasfaser-Verbundkabels ist die erste Verteidigungslinie gegen Umweltschäden, wird bei der Beschaffung jedoch häufig erst nachträglich berücksichtigt. Die vorherrschenden Mantelmaterialien – PE (Polyethylen), PVC, LSZH (Low Smoke Zero Halogen) und TPU – weisen jeweils spezifische Kompromisse auf, die je nach Installationsumgebung von entscheidender Bedeutung sind.
HDPE-Jacken bleiben aufgrund ihrer hervorragenden Feuchtigkeitsbeständigkeit, UV-Stabilität und Beständigkeit gegenüber Bodenchemikalien der Standard für Direktvergrabungs- und Außenluftanwendungen. Allerdings schneidet HDPE in Brandszenarien nicht gut ab – es brennt, ohne selbst zu verlöschen. Für Kabel, die durch Steigleitungen von Gebäuden, Kabeltrassen in Tunneln oder geschlossenen Industrieanlagen verlegt werden, LSZH-Jacken sind in den meisten Brandschutzbestimmungen erforderlich; Sie begrenzen die Emission giftiger Gase und die Rauchdichte, was besonders in engen Räumen wichtig ist, in denen eine Evakuierung schwierig sein kann.
In dynamischen Anwendungen – Roboterarmen, beweglichen Werkzeugmaschinen oder Schleppkettenkabelsystemen – bieten weder PE noch PVC die erforderliche wiederholte mechanische Biegefestigkeit. TPU (Thermoplastisches Polyurethan) ist hier die richtige Wahl, da es auch nach Millionen von Biegezyklen eine hohe Abriebfestigkeit und Flexibilitätserhaltung bietet. Im Rahmen seiner forschungs- und entwicklungsorientierten Produktentwicklung arbeitet Anhui Zhishang Cable Technology Co., Ltd. mit Kunden zusammen, um das Mantelmaterial auf der Grundlage tatsächlicher Betriebsbedingungen zu spezifizieren, anstatt sich standardmäßig auf die günstigste verfügbare Option zu verlassen. Dabei ist sich bewusst, dass Mantelausfälle eine der Hauptursachen für vorzeitigen Kabelaustausch in der Praxis sind.
Die wichtigsten Eigenschaften des Mantelmaterials auf einen Blick
- HDPE: Beste Feuchtigkeits- und UV-Beständigkeit; geeignet für Freiland-/Direktverlegung; nicht flammhemmend.
- PVC: Kostengünstig mit mäßiger Flexibilität; akzeptable Flammhemmung; setzt bei der Verbrennung HCl-Gas frei.
- LSZH: Geringe Schadstoffemissionen im Brandfall; In vielen Regionen ist dies für Tunnel, Eisenbahnen und öffentliche Gebäude obligatorisch.
- TPU: Hervorragende Abrieb- und Biegeermüdungsbeständigkeit; Ideal für Umzugs- oder Schleppketteninstallationen.
Fallstricke bei der Installation, die die Leistung von Verbundkabeln mit der Zeit beeinträchtigen
Selbst ein gut verarbeitetes Glasfaser-Verbundkabel kann eine schlechte Leistung erbringen oder vorzeitig ausfallen, wenn bei der Installation die physikalischen und mechanischen Eigenschaften des Kabels nicht berücksichtigt werden. Einer der häufigsten Fehler ist das Ignorieren minimaler Biegeradius . Bei Verbundkabeln handelt es sich bei diesem Radius nicht um einen einzelnen Wert, sondern um eine doppelte Einschränkung: Die optischen Fasern und die Kupferleiter können unterschiedliche Anforderungen an den Mindestbiegeradius haben, und das Kabel muss so konstruiert und installiert werden, dass es die restriktivere der beiden Anforderungen erfüllt. Eine Verletzung des minimalen Biegeradius der Faser führt zu Mikro- und Makrobiegeverlusten; Das Überschreiten der Leitergrenze kann mit der Zeit zu Metallermüdung und erhöhtem Widerstand führen.
Zugspannung während der Rohrinstallation ist ein weiterer unterschätzter Risikofaktor. Die maximal zulässige Zugbelastung (häufig separat für Installation und Langzeitbetrieb angegeben) darf nicht überschritten werden. Bei Kabeln mit Fasern, die von einem zentralen Festigkeitsträger (typischerweise FRP oder Stahl) getragen werden, trägt der Festigkeitsträger den größten Teil der Zugkraft. Wenn das Kabel jedoch gegriffen oder aus der Ummantelung gezogen wird, anstatt am Ende ordnungsgemäß abgeschlossen zu werden, wird die Last stattdessen auf die optischen Fasern oder Kupferleiter übertragen. Dies ist ein besonders häufiger Fehler, wenn Installateure, die mit Verbundkabelkonstruktionen nicht vertraut sind, Standard-Zugstrümpfe verwenden, die für rein elektrische Kabel entwickelt wurden.
Auch das Wärmemanagement bei der Installation in heißen Umgebungen oder bei Leitungsverläufen, die direktem Sonnenlicht ausgesetzt sind, wird häufig übersehen. Hitze beschleunigt die Verschlechterung des Mantels und kann zu einer unterschiedlichen Wärmeausdehnung zwischen den Faserelementen und den Metallleitern führen. Durch die Angabe eines Kabels mit einem geeigneten Betriebstemperaturbereich und die Überprüfung, dass die Füllverhältnisse der Leitungen eine ausreichende Wärmeableitung ermöglichen, wird die Lebensdauer erheblich verlängert. Die Spleiß- und Abschlussqualität für den optischen Teil muss nach der Installation auch durch OTDR-Tests und nicht nur durch Sichtprüfung überprüft werden, da sich Verbindungsverluste, die am ersten Tag innerhalb akzeptabler Grenzen liegen, erheblich verschlimmern können, wenn der Spleiß oder der Stecker durch falsche Verlegung mechanischer Belastung ausgesetzt war.
