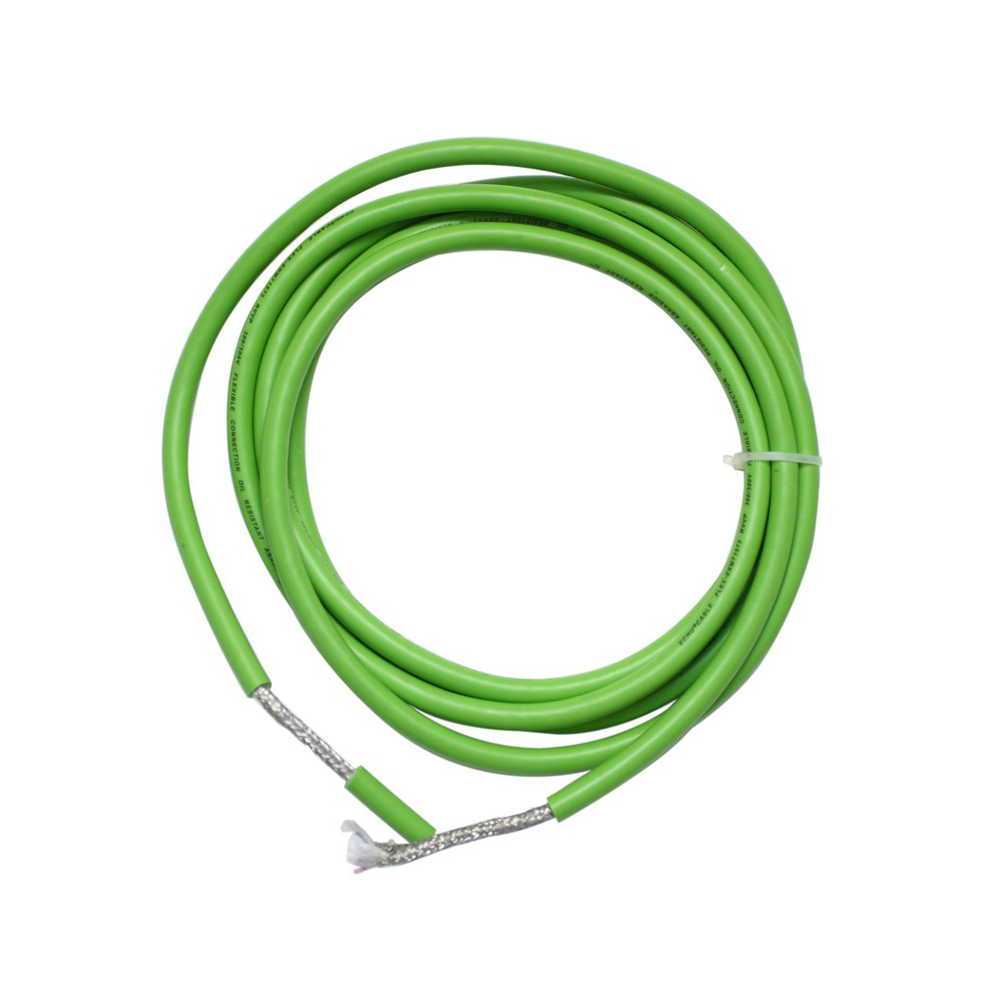

JQR-246P PVC-Roboterkabel, vollständige Kupferabschirmung

Gewährleistung der Signalintegrität:
Das geschichtete Abschirmungsdesign isoliert effektiv Übersprechen zwischen Stromleitungen und empfindlichen Steuer-/Signalleitungen und verhindert so, dass hochfrequentes Rauschen von Servoantrieben das Encoder-Feedback oder die Buskommunikation beeinträchtigt, wodurch die Fehlerquote reduziert wird.
Wirtschaftliche dynamische Haltbarkeit:
Es bietet zwar eine gute Abschirmung, behält aber die hohe Kosteneffizienz und die Millionen Biegezyklen von PVC-Roboterkabeln bei und erfüllt so die Festigkeitsanforderungen der meisten industriellen Automatisierungsszenarien.
Grundlegender Umweltschutz:
Der PVC-Mantel bietet grundlegenden Schutz vor Öl, Fett, Kühlmittel und Feuchtigkeit und erfüllt die Anforderungen allgemeiner Industrieumgebungen.
Anwendungsbereich: Wird für die zuverlässige Übertragung von gemischter Leistung und empfindlichen Signalen in allgemeinen industriellen Automatisierungsgeräten verwendet, bei denen bestimmte elektromagnetische Störungen auftreten und das Kabel hin- und hergehenden Bewegungen mittlerer bis hoher Frequenz standhalten muss.
Vorteile des PVC-Roboterkabels JQR-246P
Abschirmschicht aus vollständig geflochtenem Kupfer: Verwendet eine geflochtene Abschirmung aus verzinntem Kupferdraht mit hoher Dichte und einer Abdeckung von ≥85 %, wodurch elektromagnetische Störungen wirksam unterdrückt und eine stabile Übertragung von Robotersteuersignalen gewährleistet wird.
Hochflexibles dynamisches Design: Feindrähtige sauerstofffreie Kupferleiter in Kombination mit einer PVC-Elastomerummantelung erreichen einen minimalen Biegeradius von 5-fachem Außendurchmesser, geeignet für Hochfrequenzszenarien in Robotergelenken.
Torsions- und verschleißfeste Struktur: Die optimierte Verseilungssteigung des Kabelkerns und die reißfeste Ummantelungsformel halten wiederholtem Verdrehen und Reibung in Roboter-Kabelführungssystemen stand.
Ölbeständigkeit und Anpassungsfähigkeit an die Umwelt: PVC-Ummantelungen sind beständig gegen Öl, schwache Säuren und Laugen und eignen sich daher für komplexe Industrieumgebungen wie die Automobilherstellung und die Elektronikmontage.
Sichere und zuverlässige Zertifizierung: UL/CE-zertifiziert, mit Flammschutz gemäß IEC 60332-Standards, erfüllt die Sicherheitsanforderungen automatisierter Geräte.

Produktverkaufsargumente
Spezialkabel für Industrieroboter: Bietet integrierte Übertragungslösungen für Strom, Signale und Steuerung in automatisierten Geräten wie Sechs-Achsen-Robotern und SCARA-Robotern.
Anti-Interferenz-Signalsicherheit: Das vollständige Kupferabschirmungsdesign gewährleistet eine stabile und verzerrungsfreie Übertragung von Servomotor-Encodersignalen und Buskommunikation in starken elektromagnetischen Umgebungen.
Dynamische Lebensdauer mit langem Zyklus: Besteht 10 Millionen Kabelträger-Biegetests und eignet sich für hochintensive Dauerbetriebsszenarien wie Automobilschweißen und Materialhandhabung.
Wirtschaftliches Roboterkabel: Optimiert die Kosten bei gleichzeitiger Erfüllung dynamischer Leistungsanforderungen und bietet eine kostengünstige Wahl für kleine und mittlere Automatisierungsprojekte.
Schnelle Austauschkompatibilität: Standardisierter Außendurchmesser und Schnittstellendesign, kompatibel mit Kabelkanälen und Anschlüssen gängiger Robotermarken, wodurch Wartungsausfallzeiten reduziert werden.

Leiter: Feiner sauerstofffreier Kupferdraht (Klasse 5 oder 6), speziell verseilt. Querschnittsbereich: 0,25 mm² bis 16 mm² (üblich).
Isolierung: Spezielles flexibles PVC oder Elastomer, farblich gekennzeichnet.
Kernstruktur: Multi-Core-Integration (z. B. 4, 8, 12, 19 Kerne usw.), einschließlich:
• Stromleitungen
• Steuer-/Signalleitungen (normalerweise verdrillte Paare, um internes Übersprechen zu reduzieren)
• Bus-/Rückmeldeleitungen (z. B. Encoderpaare)
Innenmantel/Füllung: Flexibles PVC oder Füllwatte, um die Kerne zu sichern und die innere Reibung zu reduzieren.
Abschirmungsstruktur (Kernmerkmal): Vollständige Kupferabschirmung:
1. Paarabschirmung: Kritische Signalpaare (z. B. Encoder, Kommunikationsbusse) können eine unabhängige Aluminiumfolienabschirmung verwenden.
2. Gesamtabschirmung: Geflecht aus verzinntem Kupfer mit hoher Dichte, Abdeckung ≥80 %, bietet umfassende elektromagnetische Abschirmung und zuverlässige Erdung.
Außenmantel: Modifiziertes Polyvinylchlorid mit guter Flexibilität, Abriebfestigkeit, Ölbeständigkeit (IEC 60811-2-1) und UV-Beständigkeit. Typischerweise grau oder schwarz.
Nennspannung: 300/500 V oder 0,6/1 kV.
Prüfspannung: 1500 V bis 3000 V (50 Hz, 1 Minute).
Langzeitbetriebstemperatur: Mobil: -5 °C bis 70 °C; Fest: -15 °C bis 70 °C.
Mindestbiegeradius: Mobile Installation (in Kabelträgern): 7,5 × D bis 10 × D (D: Kabelaußendurchmesser).
Biegelebensdauer: >2 Millionen bis 5 Millionen Hin- und Herbewegungen in Kabelträgern.
Torsionsleistung: Hält einer kontinuierlichen Torsion von ±180°/Meter stand.
Flammhemmende Bewertung: Entspricht IEC 60332-1-2.
