Was sind die effektivsten Möglichkeiten, die Haltbarkeit von XLPE-isolierten und ummantelten Stromkabeln zu verbessern?

Verstehen, was die Haltbarkeit von XLPE-Kabeln beeinflusst

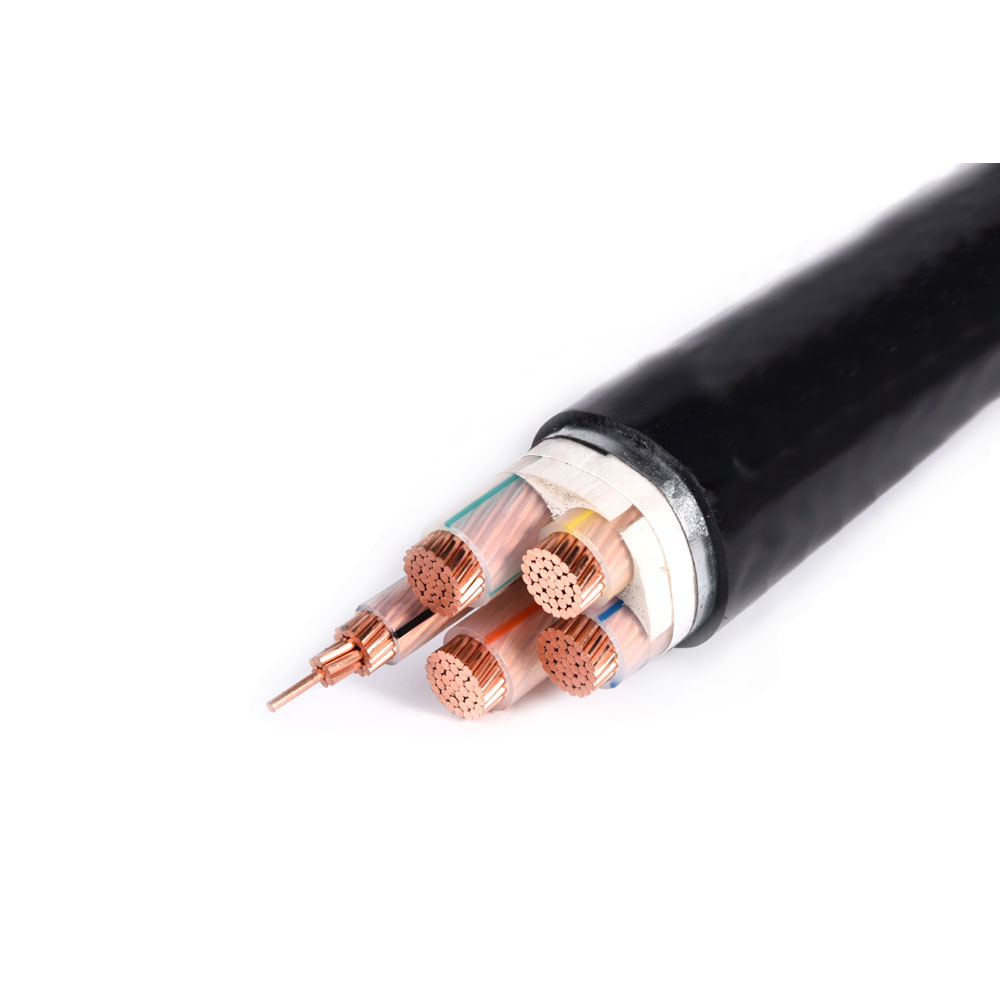

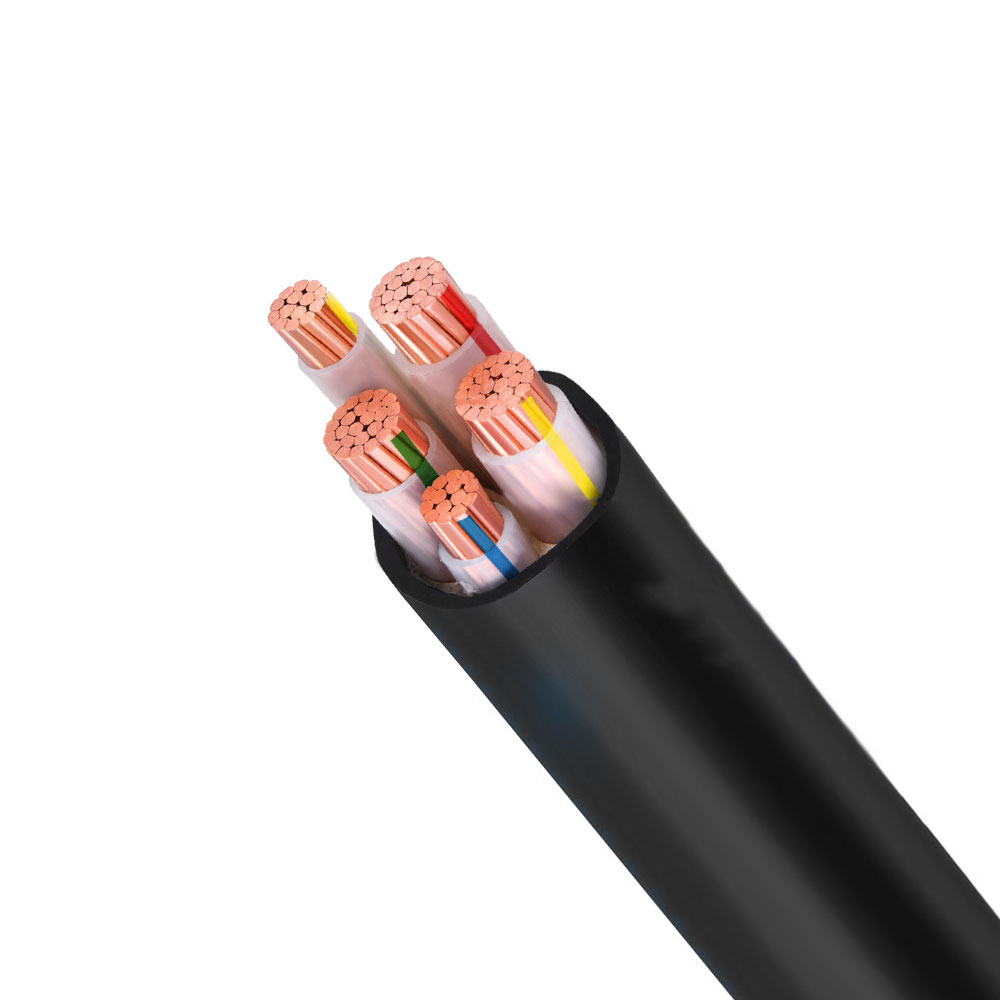

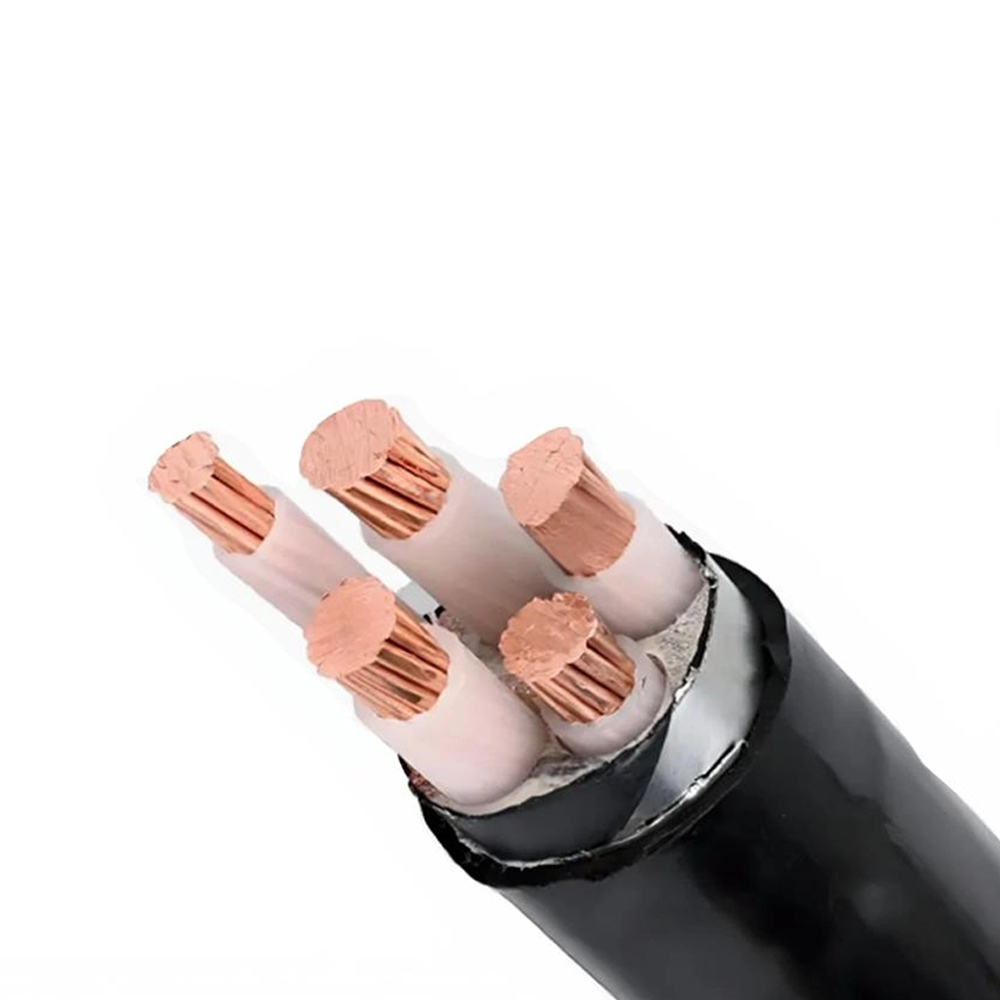

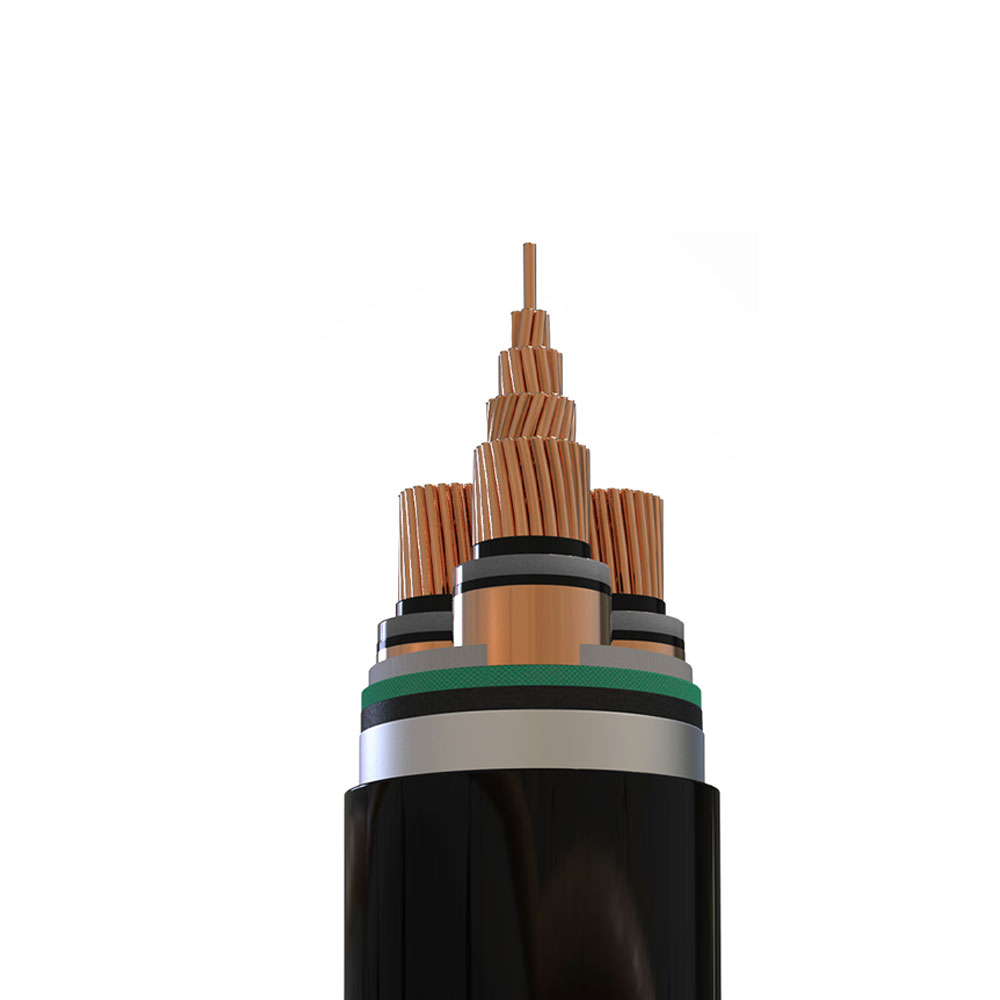

XLPE-isolierte und ummantelte Stromkabel sind weit verbreitet Aufgrund ihrer hervorragenden thermischen Beständigkeit, Spannungsfestigkeit und mechanischen Eigenschaften werden sie in Mittel- und Hochspannungsverteilungssystemen eingesetzt. Allerdings ist ihre Langlebigkeit, wie bei jeder elektrischen Infrastruktur, nicht ohne bewussten Aufwand gewährleistet. Die Haltbarkeit von XLPE-Kabeln wird durch eine Kombination aus Materialqualität, Umwelteinflüssen, Installationspraktiken und laufender Wartung beeinflusst. Das Verständnis dieser Faktoren ist der erste Schritt zur Umsetzung von Maßnahmen, die die Lebensdauer tatsächlich verlängern und ungeplante Ausfälle reduzieren.

Zu den Degradationsmechanismen in XLPE-Kabeln gehören thermische Alterung, Water Treeing, Electric Treeing, mechanische Beanspruchung und chemische Angriffe. Jedes davon kann unabhängig voneinander oder synergetisch die Kabellebensdauer verkürzen. Ein Kabel mit einer Lebensdauer von 30 oder 40 Jahren kann vorzeitig ausfallen, wenn einer dieser Faktoren vernachlässigt wird. Die gute Nachricht ist, dass die meisten Haltbarkeitsprobleme durch fundierte technische Entscheidungen und proaktives Management vermeidbar sind.

Auswahl der richtigen Kabelsorte und Materialspezifikation

Haltbarkeit beginnt bereits in der Spezifikationsphase. Die Auswahl des richtigen XLPE-Isolier- und Ummantelungsmaterials für Ihre spezifische Anwendung ist von entscheidender Bedeutung. Nicht alle XLPE-Compounds sind gleich – Unterschiede in der Vernetzungsdichte, den Additivpaketen und der Qualität des Basisharzes wirken sich erheblich auf die Langzeitleistung aus.

Zu den wichtigsten materiellen Überlegungen gehören:

• Verwenden Sie baumhemmendes XLPE (TR-XLPE) für Installationen in feuchten oder unterirdischen Umgebungen, da es das Wachstum von Wasserbäumen im Vergleich zu Standard-XLPE deutlich verlangsamt.
• Geben Sie UV-stabilisierte Außenmantelverbindungen für Kabel an, die direktem Sonnenlicht ausgesetzt sind, insbesondere bei Überkopf- oder freiliegenden Kabeltrasseninstallationen.
• Wählen Sie für Industrieumgebungen mit chemischer Belastung Ummantelungsmaterialien mit nachgewiesener Beständigkeit gegen Öle, Lösungsmittel und Säuren – typischerweise spezielle Polyolefin- oder PVC-Mischungen über dem XLPE-Kern.
• Stellen Sie sicher, dass das Kabel je nach Spannungsklasse und Installationstyp relevanten Standards wie IEC 60502, IEC 60840 oder IEEE 1202 entspricht.
• Stellen Sie sicher, dass der Leiter – ob Kupfer oder Aluminium – den Reinheitsstandards entspricht, da Verunreinigungen die Oxidation an Verbindungen und Anschlüssen beschleunigen.

Die Investition in ein höherwertiges Kabel bei der Beschaffung ist fast immer kostengünstiger als ein vorzeitiger Austausch oder eine Notfallreparatur vor Ort.

Anwenden der richtigen Installationspraktiken

Selbst das hochwertigste XLPE-Kabel kann bei der Installation beeinträchtigt werden. In diesem Stadium verursachte mechanische Schäden – die oft mit bloßem Auge nicht sichtbar sind – können die Lebensdauer drastisch verkürzen, indem sie Ausgangspunkte für elektrische Baumbildung oder das Eindringen von Feuchtigkeit schaffen.

Best Practices für die Installation, die die Kabelintegrität schützen:

• Mindestbiegeradius beachten: XLPE-Kabel haben definierte Mindestbiegeradien (typischerweise das 12- bis 20-fache des Gesamtkabeldurchmessers). Bei Verstößen entstehen mikroskopisch kleine Risse in der Isolierung, die bei elektrischer Belastung zu Fehlerstellen werden.
• Zugspannung kontrollieren: Verwenden Sie bei Installationszügen Dynamometer und überschreiten Sie niemals die maximale Zugspannung des Herstellers. Übermäßige Spannung dehnt und verformt sowohl die Leiter- als auch die Isolationsschicht.
• Verwenden Sie geeignete Kabelrollen und Führungen: Vermeiden Sie es, bei Grabenarbeiten Kabel über scharfe Kanten, rauen Beton oder Kies zu ziehen. Bei jedem Richtungswechsel Seilrollen verwenden.
• Sorgen Sie für eine ausreichende Vergrabungstiefe: Direkt vergrabene XLPE-Kabel sollten in Tiefen installiert werden, die den lokalen Standards entsprechen (normalerweise mindestens 600–900 mm), um vor mechanischen Oberflächenbelastungen und thermischen Extremen zu schützen.
• Kabelenden bei der Installation schützen: Halten Sie die Kabelenden bis zum Verbinden oder Anschließen immer mit Endkappen verschlossen, um zu verhindern, dass Feuchtigkeit in die Leiterstränge eindringt.

Verwalten von thermischer Belastung und Strombelastbarkeit

Der thermische Abbau ist eine der bedeutendsten und vorhersehbarsten Bedrohungen für die Haltbarkeit von XLPE-Kabeln. XLPE hat zwar eine Nenndauerbetriebstemperatur von 90 °C (und Notbetriebstemperaturen von bis zu 130 °C), ein dauerhafter Betrieb in der Nähe dieser Grenzen beschleunigt die Alterung jedoch überproportional. Nach dem in der Kabeltechnik weit verbreiteten Alterungsmodell von Arrhenius halbiert jede Erhöhung der Betriebstemperatur um 10 °C die Lebensdauer der Isolierung ungefähr.

Um die thermische Belastung effektiv zu verwalten:

• Führen Sie genaue Strombelastbarkeitsberechnungen durch, indem Sie tatsächliche Bodenwärmewiderstandsmessungen anstelle von Standardwerten verwenden – die Bodenbedingungen variieren erheblich und Standardannahmen sind oft zu optimistisch.
• Vermeiden Sie die Gruppierung einer großen Anzahl von Kabeln in engen Bündeln oder engen Kanälen ohne Leistungsreduzierung, da die gegenseitige Erwärmung die Strombelastbarkeit der einzelnen Kabel erheblich verringert.
• Installieren Sie Kabel in einer thermisch stabilen Hinterfüllung (z. B. einer fluidisierten thermischen Hinterfüllung mit niedrigem Wärmewiderstand), wenn Sie sie in Bereichen mit schlechter Bodenleitfähigkeit direkt vergraben.
• Überwachen Sie Lastprofile und vermeiden Sie anhaltende Überlastungen auch innerhalb der technisch zulässigen Notfallwerte.

Schutz vor Feuchtigkeit und Wasserbaumbildung

Water Treeing ist der häufigste langfristige Ausfallmechanismus bei XLPE-isolierten Kabeln, insbesondere bei unterirdischen Installationen. Es entsteht, wenn Wasser in die Isolierung eindringt und unter dem Einfluss des elektrischen Feldes baumartige Kanäle bildet, die die Durchschlagsfestigkeit zunehmend verschlechtern. Im Laufe der Jahre oder Jahrzehnte können sich daraus elektrische Bäume entwickeln, die zum Ausfall der Isolierung führen.

Implementierung von Zustandsüberwachung und Diagnosetests

Die proaktive Zustandsüberwachung ist eines der leistungsstärksten verfügbaren Tools zur Verlängerung der Lebensdauer von XLPE-Kabelsystemen. Anstatt auf Ausfälle zu warten, decken regelmäßige Diagnosetests sich entwickelnde Mängel auf, solange diese noch behoben werden können – durch gezielte Reparaturen, Lastmanagement oder den geplanten Austausch bestimmter Abschnitte.

Zu den häufig verwendeten Diagnosemethoden gehören:

• Teilentladungsprüfung (PD): Erkennt Hohlräume, Verunreinigungen und elektrische Baumbildung innerhalb der Isolierung. Kann offline (mit VLF- oder DAC-Systemen) oder online mit Sensoren durchgeführt werden. TE-Tests sind besonders wertvoll für Mittelspannungs-VPE-Kabel.
• Tan-Delta-Messung (Verlustfaktor): Misst den Verlustwinkel der Isolierung und ist empfindlich gegenüber eindringender Feuchtigkeit und fortgeschrittener Alterung. Zunehmende Tan-Delta-Trends über aufeinanderfolgende Tests hinweg sind ein zuverlässiger Frühwarnindikator.
• Zeitbereichsreflektometrie (TDR): Identifiziert die Position von Impedanzunterbrechungen, die durch Schäden, Feuchtigkeitseinschlüsse oder fehlerhafte Verbindungen entlang der Kabellänge verursacht werden.
• Wärmebild: Wird an zugänglichen Anschlüssen und Verbindungen verwendet, um Hotspots zu erkennen, die durch schlechte Verbindungen, erhöhten Kontaktwiderstand oder Verschlechterung der Isolierung verursacht werden.

Erstellen Sie kurz nach der Inbetriebnahme eine Testbasis und wiederholen Sie diese dann in regelmäßigen Abständen – typischerweise alle 5 Jahre für Mittelspannungsstromkreise oder häufiger für Kabel unter anspruchsvollen Betriebsbedingungen. Trendergebnisse im Zeitverlauf sind weitaus aussagekräftiger als jedes einzelne Testergebnis.

Sicherstellung der Qualität an Verbindungen und Abschlüssen

Verbindungen und Endverschlüsse sind durchweg die schwächsten Punkte in jedem Kabelsystem, und XLPE-Kabel bilden da keine Ausnahme. Die Schnittstelle zwischen der Kabelisolierung und den Verbindungs- oder Abschlussmaterialien muss mit großer Präzision vorbereitet und montiert werden. Durch Verschmutzung, unzureichende Spannungskontrolle oder unsachgemäße Wiederherstellung der Abschirmung an diesen Stellen entstehen elektrische Spannungskonzentrationen, die zu einem vorzeitigen Ausfall eines ansonsten einwandfreien Kabels führen können.

An Mittel- und Hochspannungs-XLPE-Systemen sollten nur ausgebildete und zertifizierte Monteure arbeiten. Die Verwendung vorgeformter oder kaltschrumpfender Verbindungssätze namhafter Hersteller – kombiniert mit der strikten Einhaltung der Installationsanweisungen des Herstellers – reduziert die Ausfallraten der Verbindungsstellen erheblich. Nach dem Zusammenfügen sollten Druck- oder Hochdrucktests durchgeführt werden, um die Integrität vor dem erneuten Einschalten zu überprüfen.

Erstellung eines langfristigen Kabel-Asset-Management-Plans

Schließlich ist Haltbarkeit nicht nur eine technische Herausforderung, sondern eine Disziplin des Asset Managements. Unternehmen, die umfassende Aufzeichnungen über Kabelinstallationsdaten, Belastungshistorie, Testergebnisse und Reparaturaktivitäten führen, sind weitaus besser in der Lage, fundierte Entscheidungen über den Wartungs- und Austauschzeitpunkt zu treffen.

Ein strukturierter Kabel-Asset-Management-Plan sollte ein vollständiges Kabelregister mit Streckenplänen und Bestandsdokumentation, einen regelmäßigen Inspektionsplan für zugängliche Abschnitte und exponierte Komponenten, definierte Kriterien für zustandsbasierte Eingriffe, die durch Diagnosetestergebnisse ausgelöst werden, und ein Ersatzprioritätsmodell umfassen, das Kabelalter, Belastung, Kritikalität und Diagnoseergebnisse abwägt. Durch die Behandlung von XLPE-Kabelsystemen als langlebige Vermögenswerte, die ständige Aufmerksamkeit verdienen, und nicht als festgelegte und vergessene Infrastruktur, können Versorgungsunternehmen und Industriebetreiber die vorgesehene Lebensdauer dauerhaft erreichen oder übertreffen – wodurch die Gesamtbetriebskosten gesenkt und die Systemzuverlässigkeit langfristig verbessert werden.
