Anzahl der Paare und Auswahl des Messgeräts: Warum es kostspielig ist, etwas falsch zu machen

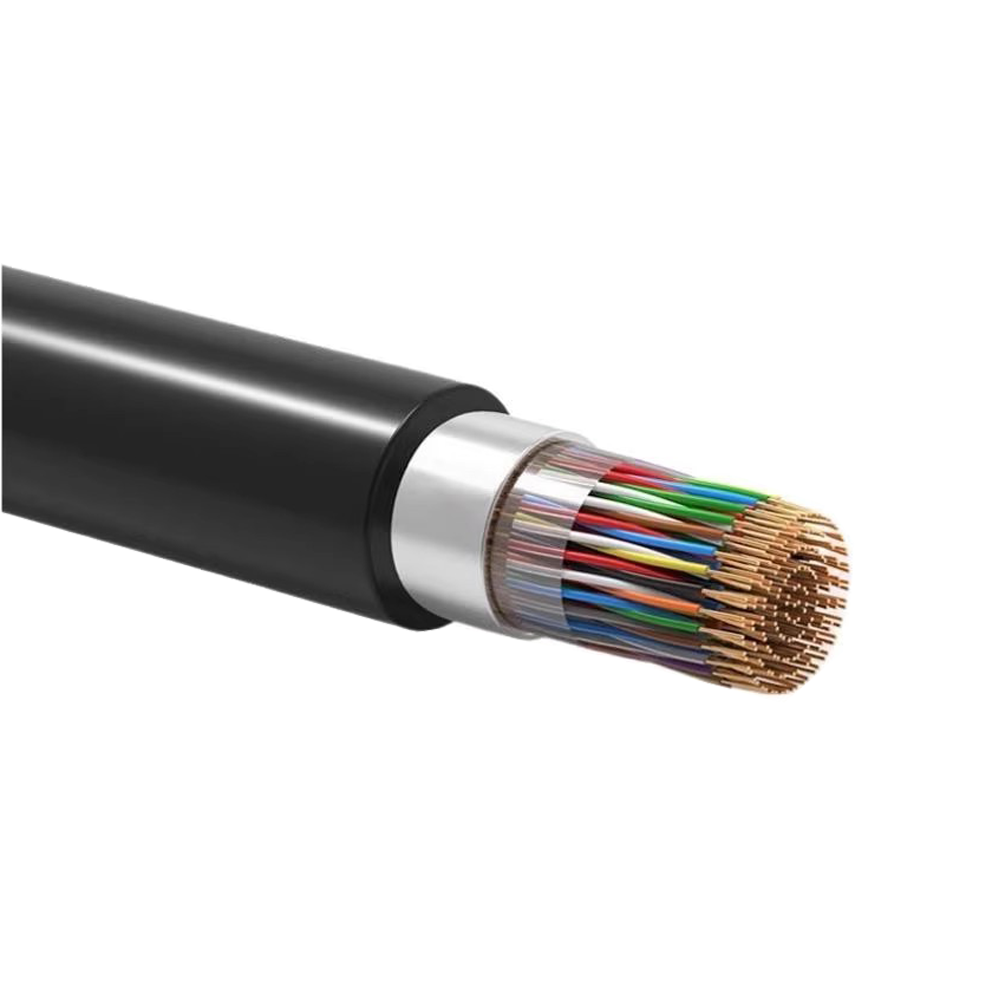

Städtisches Kommunikationskabel s werden hauptsächlich durch zwei Parameter angegeben: die Anzahl der verdrillten Paare und den Leiterquerschnitt (AWG oder mm²). In der Praxis werden beide bei der Netzwerkplanung häufig nicht ausreichend spezifiziert, was innerhalb von Jahren nach der Installation zu kostspieligen Umzügen oder parallelen Kabelverlegungen führt. Ein für ein Wohngebäude installiertes 100-Paar-Kabel scheint bei der Inbetriebnahme ausreichend zu sein, aber da der Einsatz von Glasfaser bis zum Gebäude VDSL2- und G.schnell-Aggregationsgeräte näher an die Endbenutzer bringt, kann die Nachfrage nach aktiven Paaren im Kupfersegment der letzten Meile unerwartet ansteigen, wenn Paar-Bonding- und Backup-Schaltkreise hinzugefügt werden.
Die Leiterstärke beeinflusst sowohl den Schleifenwiderstand als auch das Übersprechverhalten. Dünnere Leiter (0,32 mm oder 26 AWG) reduzieren das Kabelgewicht und den Kanalraum, erhöhen jedoch den Gleichstromschleifenwiderstand, was die effektive Reichweite von DSL-Technologien einschränkt – besonders wichtig in Bereichen, in denen die Entfernung zwischen Schrank und Gebäude mehr als 300 Meter beträgt. Dickere Leiter (0,5 mm oder 0,6 mm) verlängern die nutzbare Schleifenlänge und reduzieren die Einfügungsdämpfung, was sie zur bevorzugten Wahl für längere unterirdische Strecken in vorstädtischen Kommunikationsnetzen macht. Für Backbone-Zuleitungskabel, die mehrere Verteilungspunkte bedienen, ist ein Leiterdurchmesser von 0,5 mm das praktische Minimum, um ausreichende Übertragungsspielräume über den gesamten Frequenzbereich zu gewährleisten, der von modernen Breitbandtechnologien verwendet wird.
Anhui Zhishang Cable Technologie Co., Ltd. wendet dieses Verständnis an, indem es eine strukturierte Reihe von Paarzahlen anbietet – von 5-paarigen lokalen Verteilerkabeln bis hin zu 2.400-paarigen Stammkabeln – mit Querschnittsoptionen, die auf die typischen Spannweiten und Servicedichten in städtischen und vorstädtischen Netzwerktopologien abgestimmt sind.
Wie Dämm- und Ummantelungsmaterialien die Haltbarkeit im Untergrund bestimmen
Die unterirdische Umgebung setzt Kommunikationskabeln chemischen und mechanischen Belastungen aus, die bis zum Auftreten von Ausfällen selten sichtbar sind. Der pH-Wert des Bodens, der Salzgehalt des Grundwassers, das Vorhandensein von Kohlenwasserstoffen aus Straßenabflüssen und Frost-Tau-Wechsel greifen Kabelkonstruktionen von außen nach innen an städtisches Kommunikationskabel s, das Außenmantelmaterial ist die primäre Barriere und die Wahl zwischen PE (Polyethylen), PVC und doppelmanteligen PE/Stahlbandkonstruktionen hat langfristige Konsequenzen, die weit über die Anschaffungskosten hinausgehen.
Hüllen aus hochdichtem Polyethylen (HDPE) bieten eine hervorragende Beständigkeit gegen eindringende Feuchtigkeit, Bodensäuren und mikrobiellen Abbau. Im Gegensatz zu PVC verformt sich HDPE im Laufe der Zeit nicht, was bedeutet, dass es seine ursprünglichen mechanischen Eigenschaften über Jahrzehnte im Erdreich beibehält – ein bedeutender Vorteil, wenn man bedenkt, dass städtische Kommunikationskabel voraussichtlich 20 bis 40 Jahre lang ohne Ausgrabungen in Betrieb bleiben werden. Aufgrund der geringeren Kosten und des einfacheren Anschlusses wird PVC nach wie vor häufig in Innen- oder halbgeschützten Installationen verwendet. Für direkt vergrabene oder durch Kanäle verlegte Kabel in Umgebungen mit hoher Feuchtigkeits- oder Chemikalienbelastung ist es jedoch nicht die geeignete Wahl.
Bei Kabeln in Bereichen mit hoher Nagetieraktivität oder bei Strecken unter Straßen und Schienen, bei denen das Risiko einer mechanischen Beschädigung erhöht ist, wird unter dem Außenmantel eine zusätzliche Armierungsschicht – typischerweise gewelltes Stahlband oder Stahldraht – hinzugefügt. Diese Konstruktion allein macht das Kabel nicht wasserdicht; Ebenso entscheidend ist die Qualität und Kontinuität der Flutmasse, die die Zwischenräume zwischen den Paaren füllt. Eine schlecht aufgetragene Flutungsmasse hinterlässt Lufteinschlüsse, in denen sich Feuchtigkeit einschließt, die in Längsrichtung entlang des Kabels wandert und von einer einzelnen Beschädigungsstelle des Mantels aus zu einer Verschlechterung des Isolationswiderstands über einen langen Kabelabschnitt führt.
Gängige unterirdische Ummantelungskonstruktionen im Vergleich
- PE-Einzelmantel: Standard für Kanalinstallation; gute Feuchtigkeitsbeständigkeit; nicht für die direkte Vergrabung in aggressiven Böden ohne zusätzlichen Schutz geeignet.
- PE-Wellstahlband PE: Bevorzugt für direkte Bestattung; kombiniert mechanischen Schutz mit Feuchtigkeitsbarriere; erhöht das Gewicht und verringert die Flexibilität.
- PE-Stahldrahtbewehrung: Wird dort eingesetzt, wo Zugbelastungen zu erwarten sind (steiles Gelände, Brückenbefestigungen oder vertikale Steigleitungen); Einzelne Drähte bieten sowohl Schutz als auch Zugfestigkeit.
- Gelgefüllter (gefluteter) Kern: Die Flutmasse füllt alle Lufträume zwischen den Paaren; Unentbehrlich für die Feuchtigkeitsbeständigkeit am Verbindungspunkt und die Blockierung von Wasser in Längsrichtung.
Crosstalk-Management in städtischen Kabelbündeln mit hoher Dichte
Da mithilfe von Vectoring und G.fast-Technologie mehr Breitbandverkehr über Kupferpaare geleitet wird, wird Übersprechen – sowohl am nahen Ende (NEXT) als auch am fernen Ende (FEXT) – zu einer verbindlichen Einschränkung für den erreichbaren Durchsatz pro Paar. Städtische Kommunikationskabel, die für POTS-Sprachdienste konzipiert und installiert wurden, weisen häufig Übersprechpegel auf, die bei Audiofrequenzen akzeptabel sind, die Leistung oberhalb von 10 MHz jedoch stark einschränken. Das Verständnis der physikalischen Mechanismen hinter Übersprechen hilft bei der Beurteilung, ob eine bestehende Kabelanlage Breitband-Upgrades unterstützen kann oder ersetzt werden muss.
Das Übersprechen zwischen Paaren in einem mehrpaarigen Kabel wird in erster Linie durch die Präzision und Konsistenz der Verdrillungssteigung (die Anzahl der Verdrillungen pro Längeneinheit) für jedes Paar bestimmt. Jedes Paar in einem gut gefertigten städtischen Kommunikationskabel verfügt über eine einzigartige, sorgfältig kontrollierte Verdrillungssteigung, um die Kopplung mit benachbarten Paaren zu minimieren. Wenn die Verdrillungsabstände inkonsistent sind – sei es aufgrund von Herstellungsschwankungen oder aufgrund von physischen Schäden während der Installation – nimmt das kapazitive und induktive Ungleichgewicht zwischen den Paaren zu, wodurch das Grundrauschen im gesamten Kabelbündel zunimmt. Aus diesem Grund ist die Prozesskontrolle des Kabelherstellers beim Verdrillen nicht nur ein Qualitätskontrollkästchen, sondern hat einen direkten Einfluss auf die Breitbandkapazität des eingesetzten Netzwerks.
Bei vektorisierten VDSL2- und G.fast-Bereitstellungen wendet der DSLAM oder die DPU (Distribution Point Unit) eine aktive digitale Signalverarbeitung an, um Übersprechen zwischen Paaren in derselben Bindergruppe zu unterdrücken. Dieses Vectoring funktioniert nur dann effektiv, wenn die Übersprechkopplungseigenschaften des Kabels stabil und vorhersehbar sind – was eine konsistente physische Konstruktion über die gesamte Kabellänge erfordert. Kabel mit Spleißpunkten, die die ursprüngliche Paargeometrie stören, oder Abschnitte, in denen Paare nach einer Reparatur falsch neu gebündelt wurden, führen zu Übersprechanomalien, die den Vectoring-Gewinn beeinträchtigen und den Durchsatz pro Paar in der gesamten Gruppe verringern. Zhishang Cable hält strenge Toleranzen bei der Drehung und Steigung ein und führt elektrische Gleichgewichtstests an Produktionschargen durch, um diese anspruchsvollen Einsatzszenarien zu unterstützen.
| Technology | Frequenzbereich | Übersprechempfindlichkeit | Kabelanforderungen |
|---|---|---|---|
| TÖPFE / ISDN | Bis zu 4 kHz | Niedrig | Standard-Twist-Steigung |
| ADSL2 | Bis zu 2,2 MHz | Mäßig | Kontrollierte Torsionssteigung pro Paar |
| VDSL2 (vektorisiert) | Bis zu 17 / 35 MHz | Hoch | Prüfung des Gleichgewichts mit engen Pitch-Toleranzen |
| G.fast | Bis zu 106 / 212 MHz | Sehr hoch | Hochwertige Konstruktion, stabile Bindergruppierung |
Kanalraumplanung und Kabeldurchmesser: Eine Einschränkung, die oft ignoriert wird, bis sie zum Problem wird
Die städtische Kommunikationsinfrastruktur ist auf eine Lebensdauer von Jahrzehnten ausgelegt, aber die Größe von Kanalnetzen – den Leitungen, durch die Kabel gezogen werden – basiert auf Annahmen zum Zeitpunkt des Baus. Wenn diese Leitungen voll sind, ist zur Erhöhung der Kapazität entweder die Installation neuer Leitungen im Mikrograben erforderlich (störend und teuer in gepflasterten städtischen Umgebungen) oder der Austausch von Kabeln mit großem Durchmesser durch Alternativen mit höherer Dichte. Für Netzbetreiber und Infrastrukturplaner ist das Verständnis des Zusammenhangs zwischen dem Kabelaußendurchmesser und dem Kanalfüllungsgrad ein praktisches Hilfsmittel zur Maximierung der künftigen Kapazität, ohne die Erstinstallation zu überfordern.
Die Standardpraxis zum Füllen von Kanälen begrenzt die belegte Querschnittsfläche auf 40–50 % der inneren Kanalfläche für ein einzelnes Kabel und proportional weniger, wenn mehrere Kabel einen Kanal gemeinsam nutzen. Dieser Spielraum ist keine Verschwendung – er berücksichtigt die beim Ziehen erforderlichen Biegekräfte, die thermische Ausdehnung des Kabels während seiner Lebensdauer und den erforderlichen Abstand, falls das Kabel jemals ersetzt werden muss, ohne die gesamte Strecke auszuheben. Ein Kabel mit einem Außendurchmesser, der nur 10 % größer als geplant ist, kann die theoretische verbleibende Kapazität eines Kanals um deutlich mehr als 10 % reduzieren, da die Einschränkung durch die Fläche (proportional zum Quadrat des Durchmessers) und nicht durch die lineare Abmessung erfolgt.
Die Umstellung von traditionellen papierisolierten Bleimantelkabeln (PILS) auf moderne PE-isolierte Kabel mit gefüllten Adern hat die Kabeldurchmesser bei gleicher Paarzahl bereits erheblich reduziert. Eine weitere Durchmesserreduzierung ist durch die Verwendung einer engeren Kerngeometrie, dünnerer Isolierwandstärken entsprechend den aktuellen Standards und optimierter Bindeband- oder Siebkonstruktionen erreichbar. Für Netzwerkplaner, die mit eingeschränkter Kanalinfrastruktur arbeiten, ermöglicht die Spezifizierung von Kabeln von Herstellern wie Anhui Zhishang Cable Technology Co., Ltd., die detaillierte Dimensionsdaten veröffentlichen und kompakte Bauvarianten anbieten, genaue Berechnungen der Kanalfüllung vor der Kabelbeschaffung – anstatt bei der Installation eine Nichtübereinstimmung zu entdecken.
