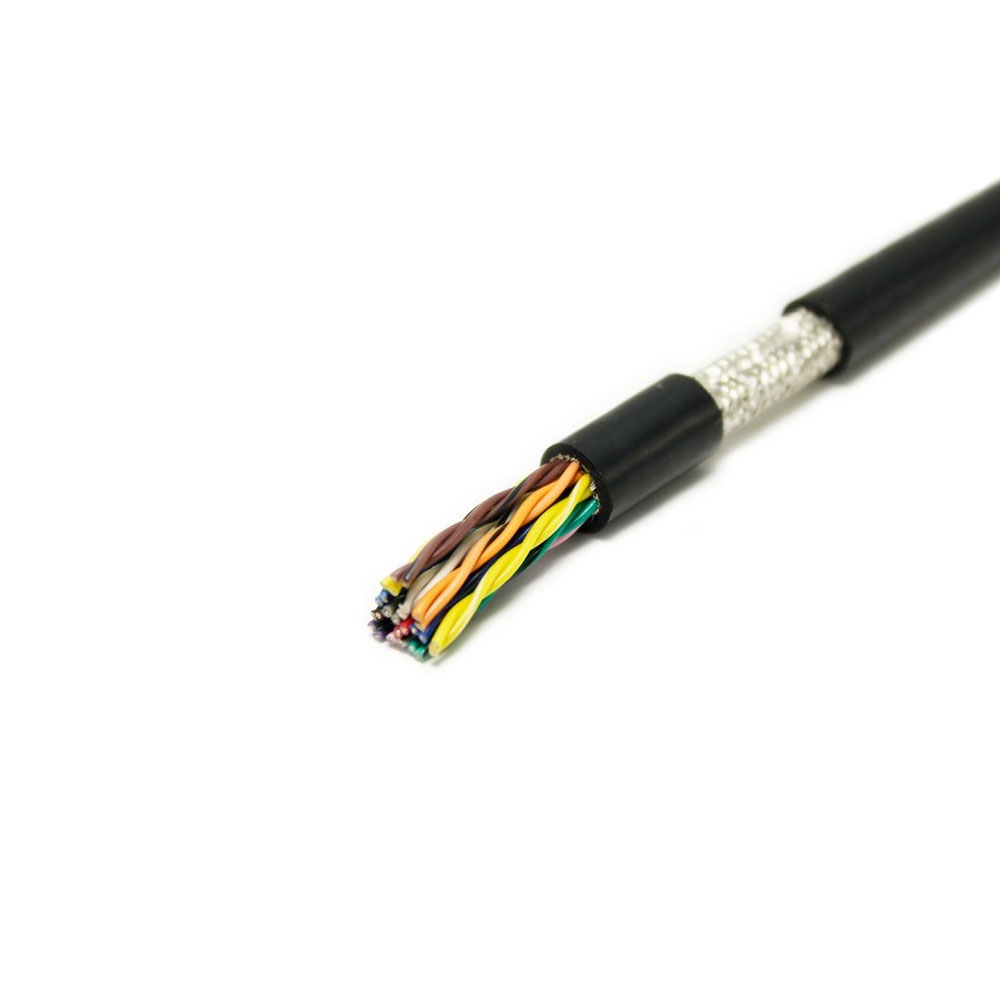

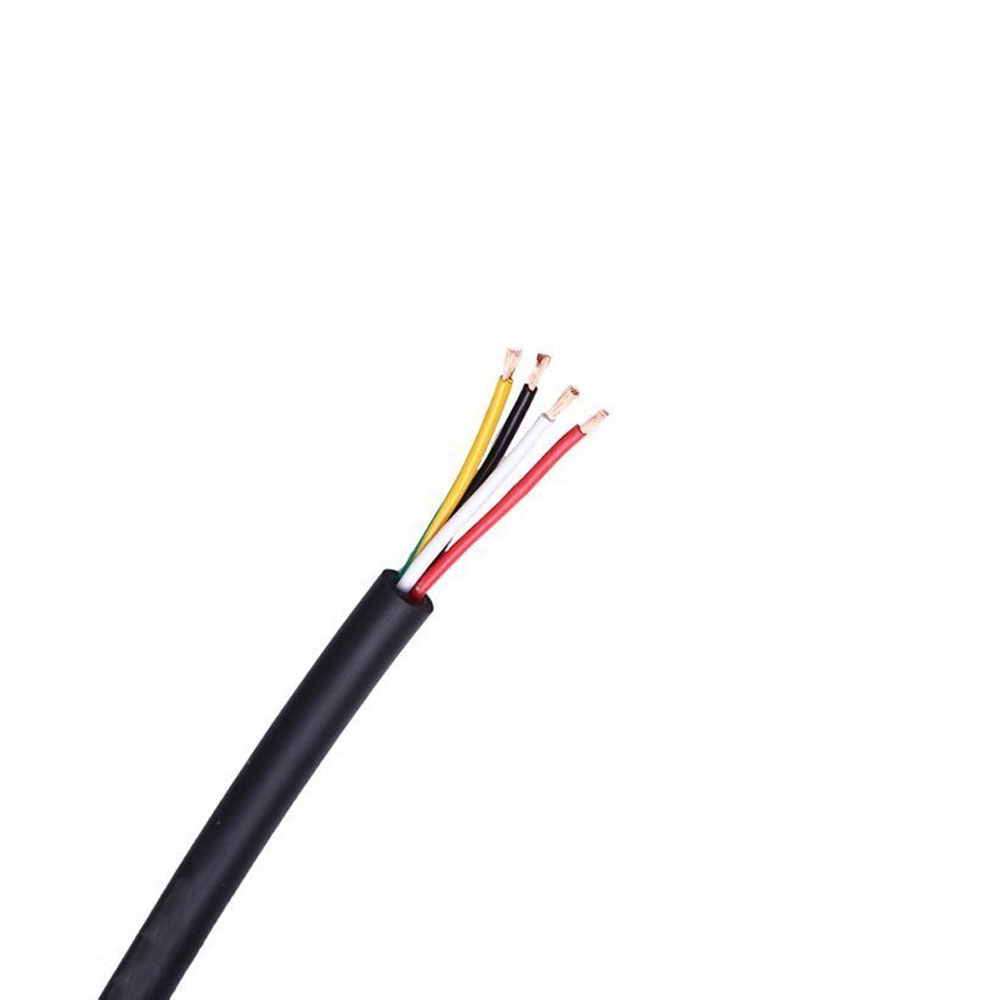

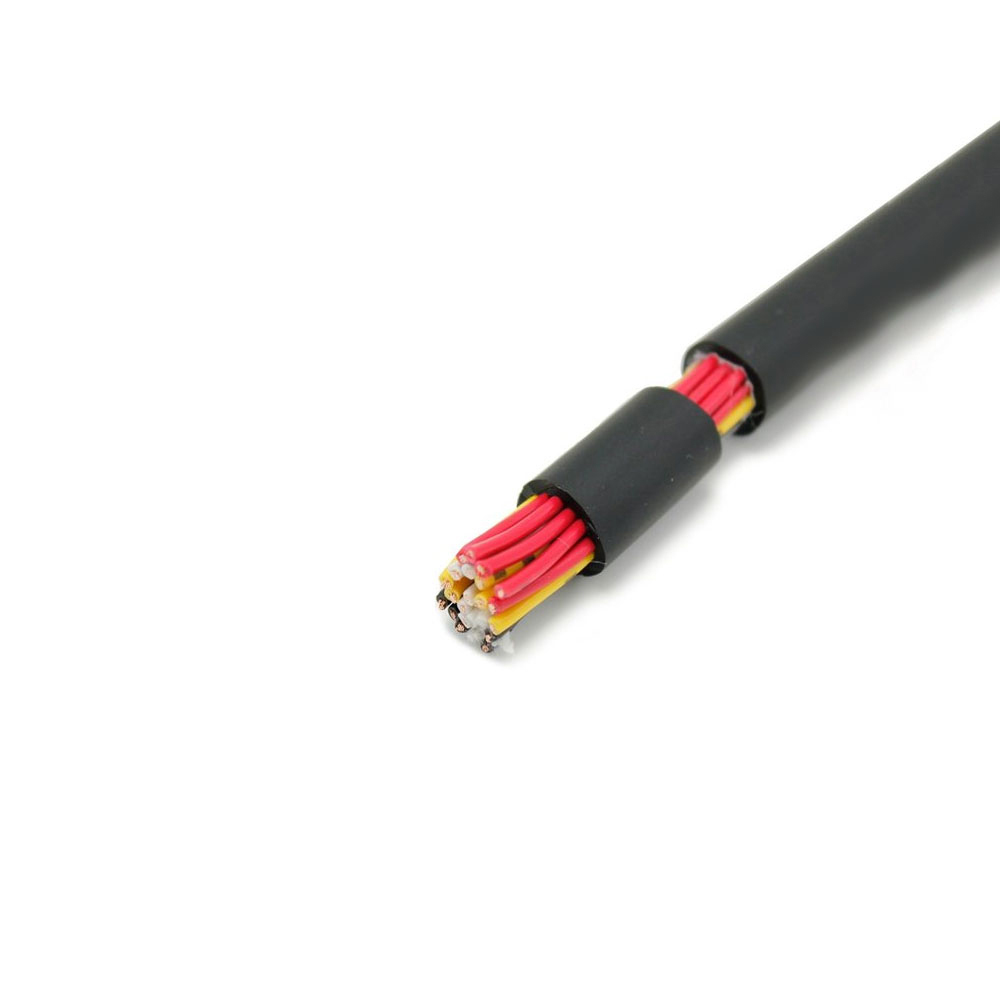

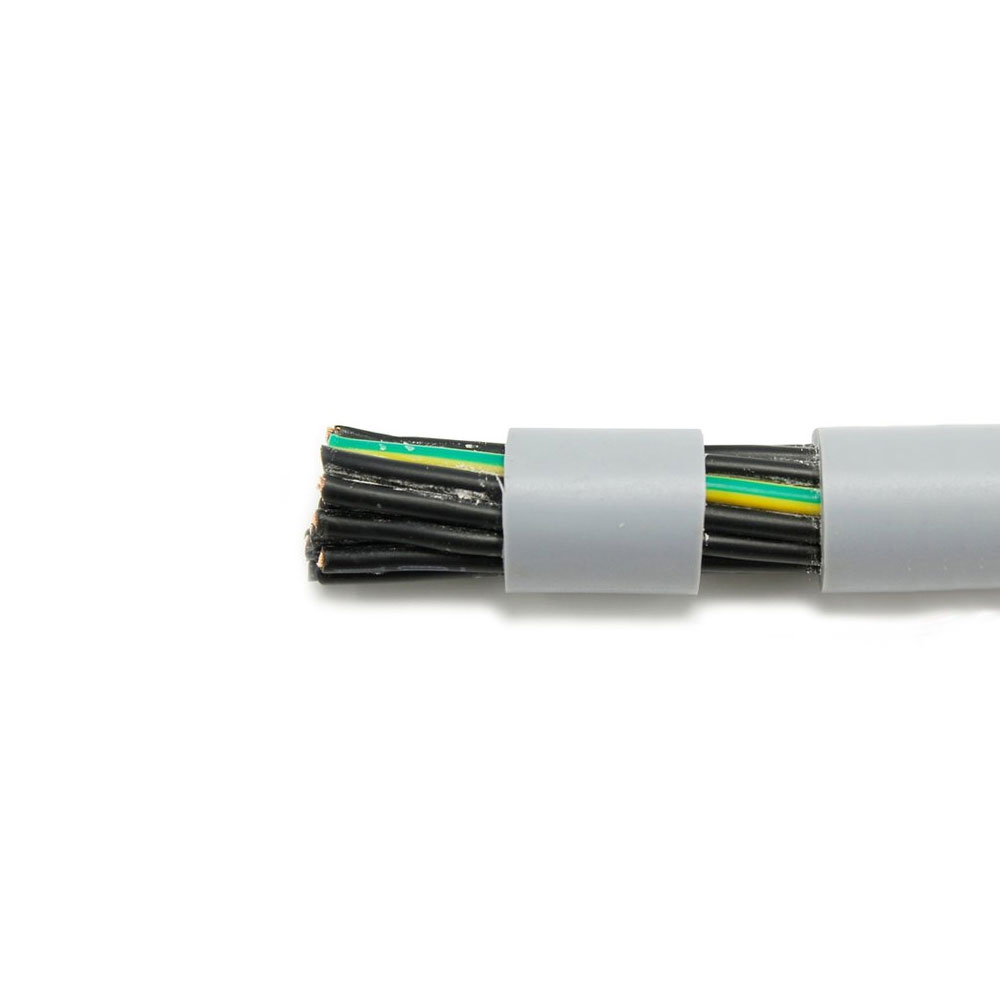

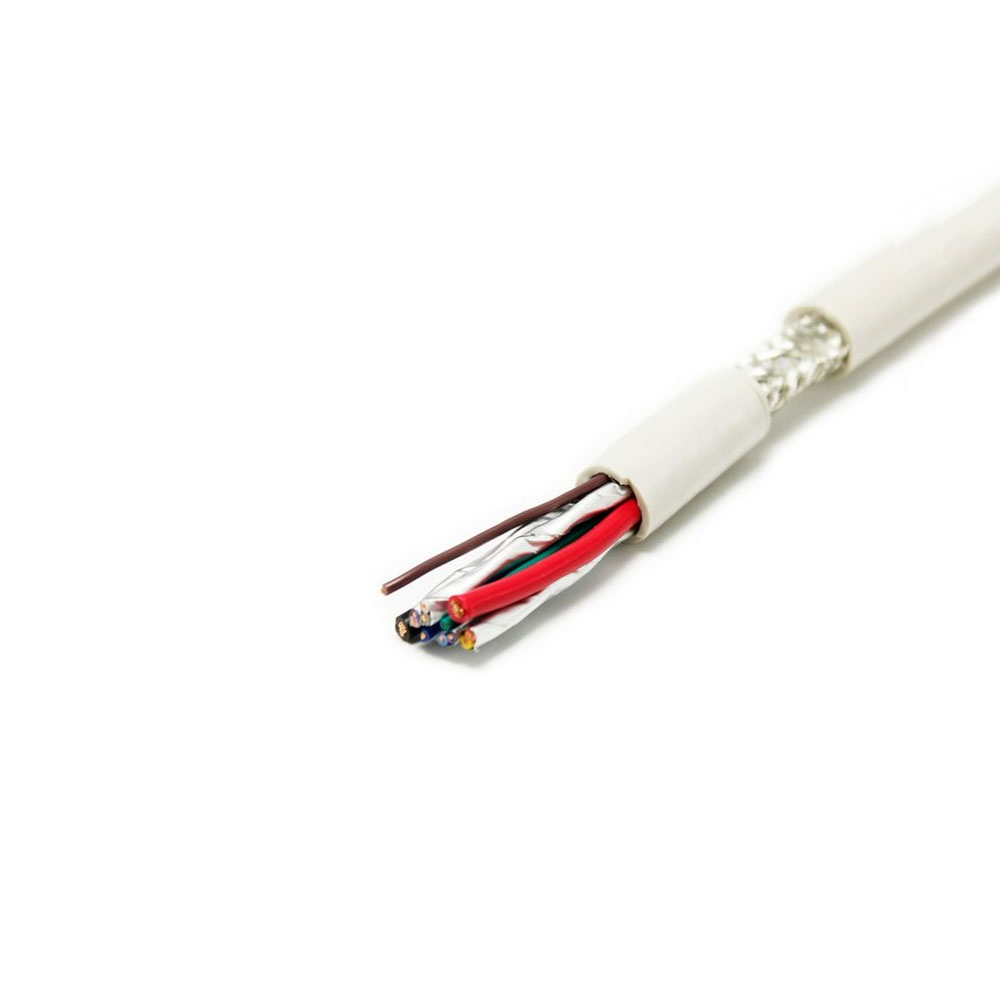

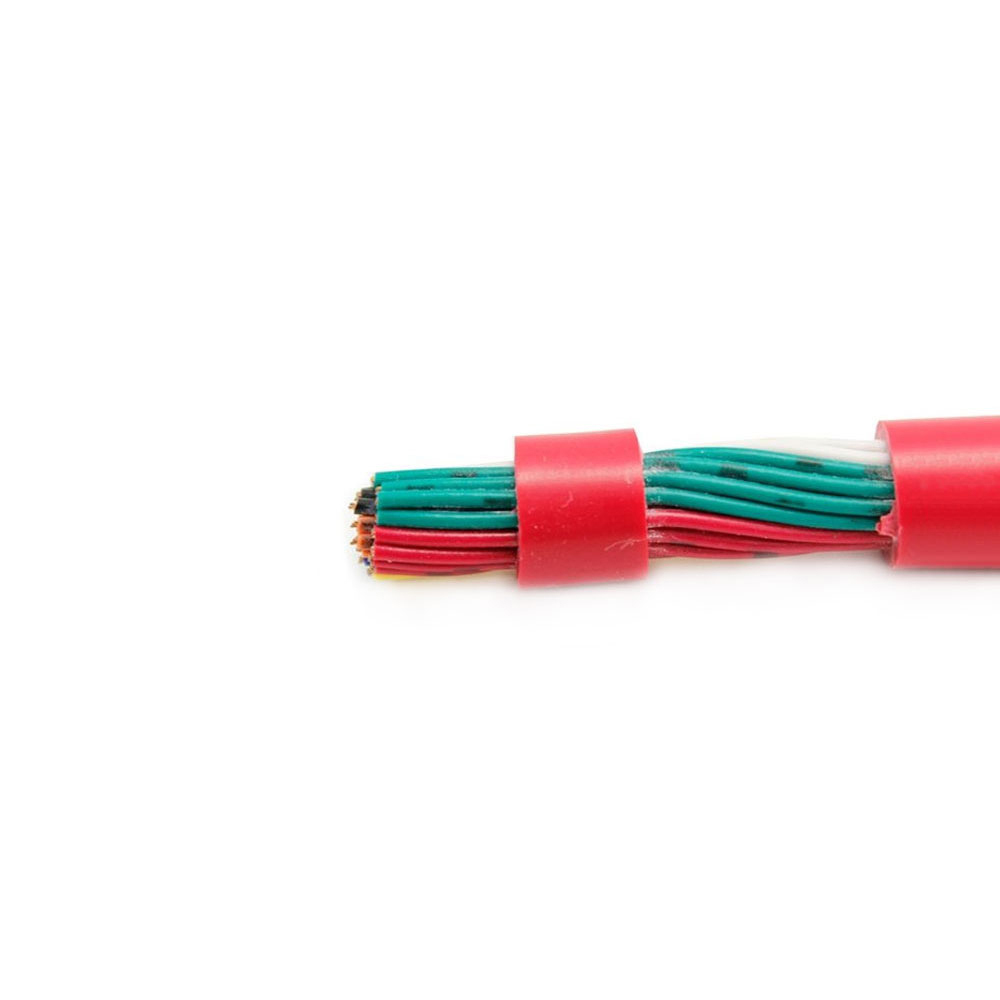

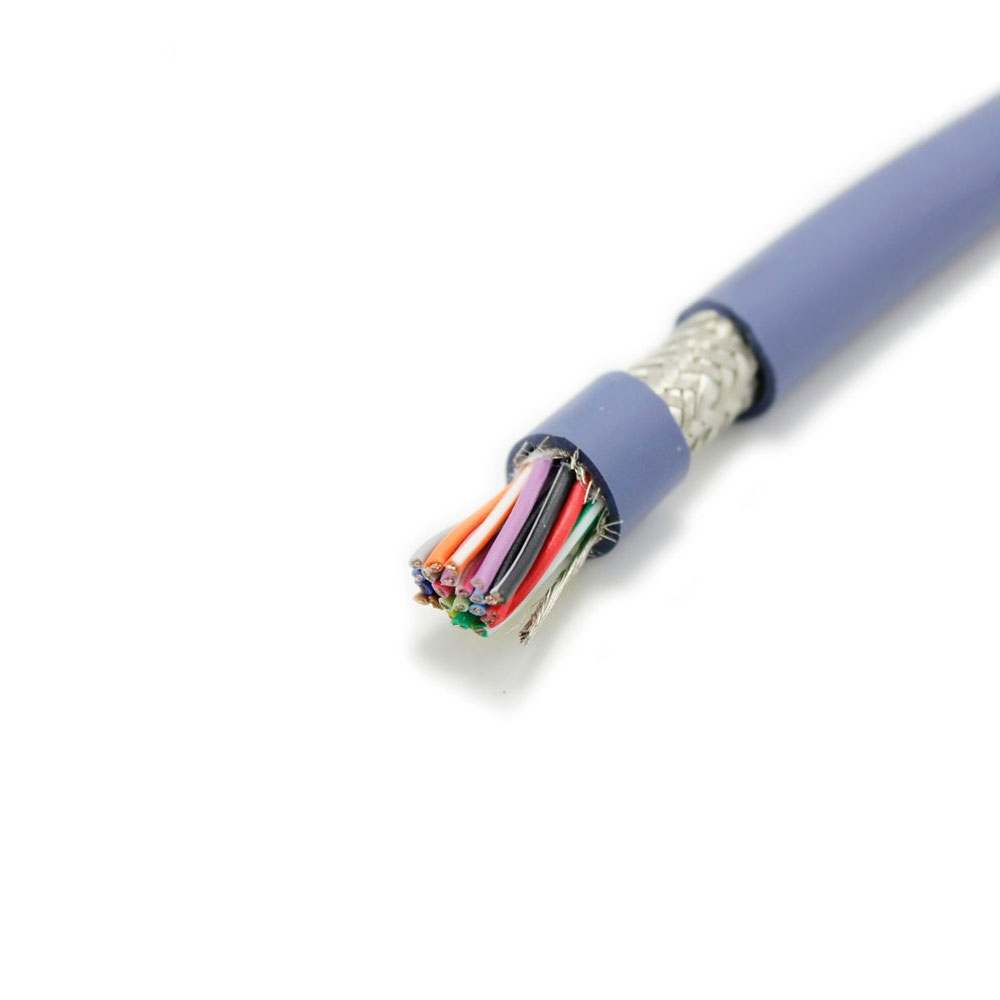

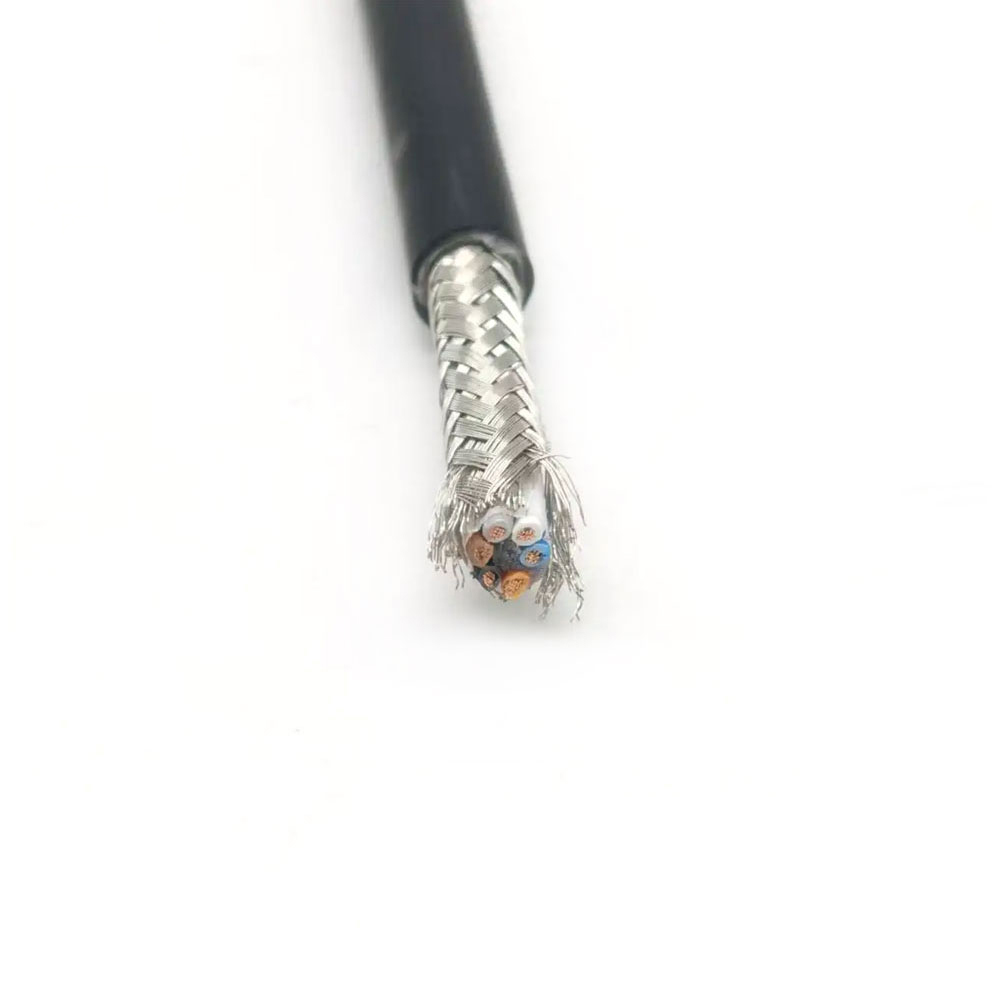

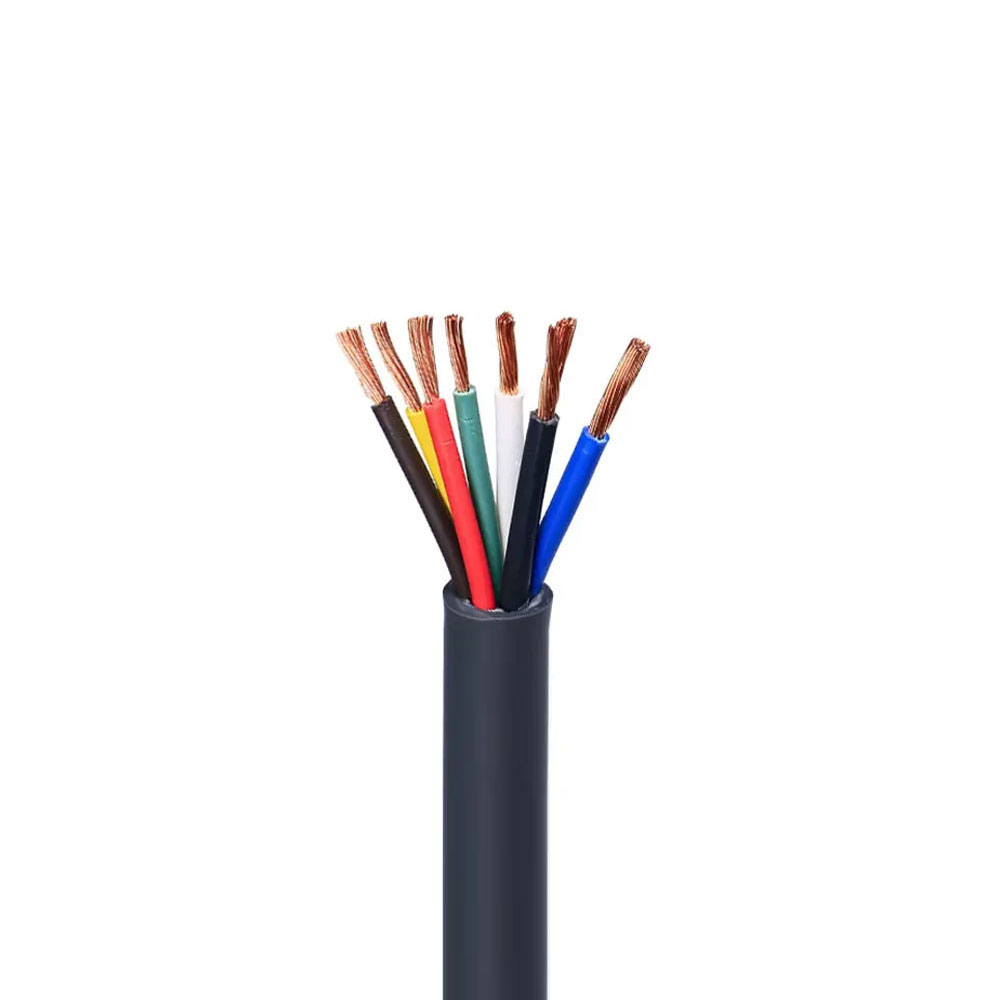

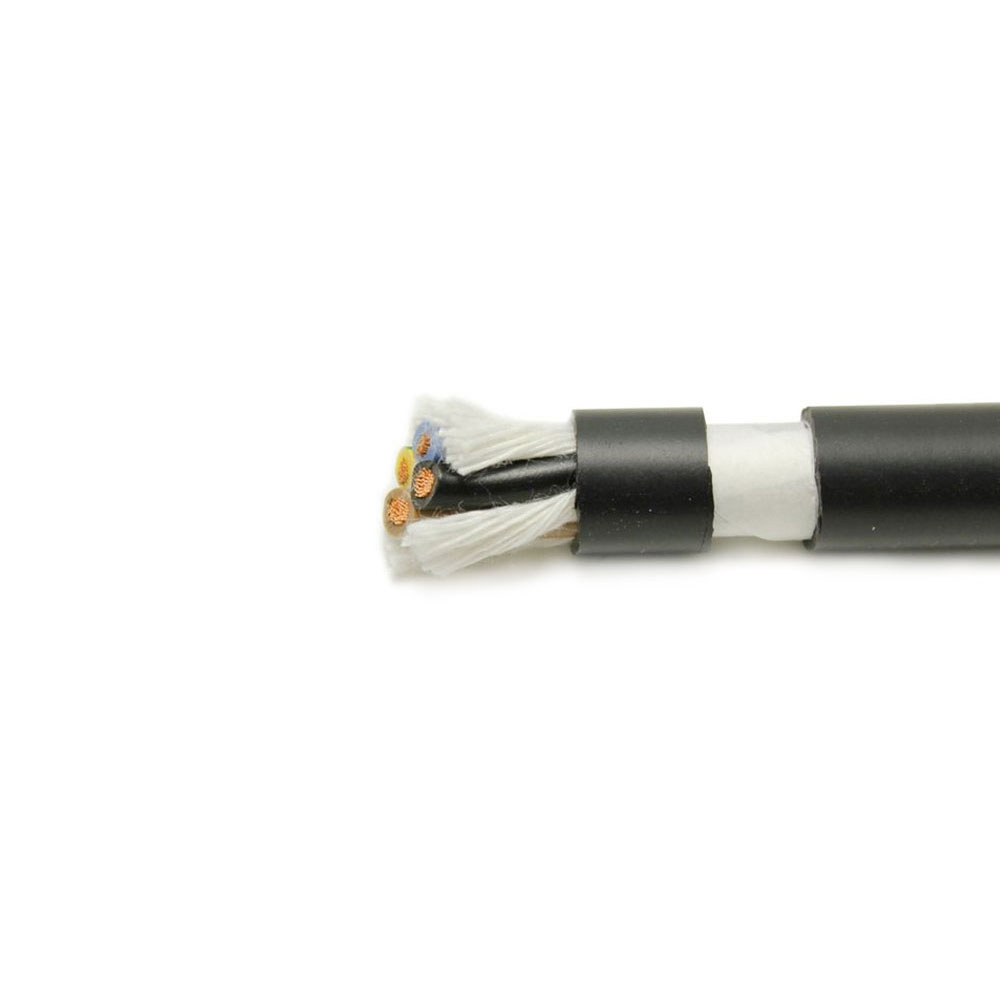

UL2517 Mehrfach abgeschirmtes UL-zertifiziertes Kabel

UL2517 Vorteile
Universeller US-Standard-Elektronikdraht: Entspricht dem UL 758-Standard und eignet sich für interne Verbindungen in verschiedenen elektronischen Geräten
Flexibel und einfach zu verdrahten: Feindrähtiger weicher Leiter erleichtert das Biegen, geeignet für komplexe interne Verlegung
Standardisierte Farbidentifizierung: Bietet über zehn Standardfarben zur Unterstützung der Schaltkreisidentifizierung und Fehlerdiagnose
Stabile elektrische Leistung: Gleichmäßige Isolierung, zuverlässige Spannungsbeständigkeit
Doppelte Zertifizierung für nordamerikanischen Zugang: Besteht gleichzeitig die UL- und cUL-Zertifizierung und ermöglicht den Verkauf auf dem US-amerikanischen und kanadischen Markt

UL2517-Verkaufsargumente
Basisdraht für die nordamerikanische Elektronikindustrie: Wird häufig für interne Jumper in der Unterhaltungselektronik und in kleinen Haushaltsgeräten auf dem US-amerikanischen und kanadischen Markt verwendet
UL-zertifizierter Standarddraht: Entspricht dem UL 758 AWM-Standard und unterstützt eine schnelle Produktzertifizierung für Kunden
Kostengünstige Plug-and-Play-Lösung: Kompatibel mit US-Standard-Terminals und -Anschlüssen, erfordert keine zusätzliche Kompatibilitätsverarbeitung
Wirtschaftliche interne Verbindungslösung: Bietet die kostengünstigste interne Verkabelung für elektronische Produkte, die nach Nordamerika exportiert werden
Stabile Versorgung und vollständige Spezifikationen: Gängige AWG-Größen (30–18 AWG) sind gut auf Lager und unterstützen JIT-Lieferungen

UL2517-Anwendungsbereich
Interne Jumper für Unterhaltungselektronik: Leiterplattenverbindungen in Fernsehgeräten, Audiosystemen und Spielekonsolen auf dem US-amerikanischen und kanadischen Markt
Steuerkreise für kleine Haushaltsgeräte: Interne Steuerplatinenverkabelung für Geräte wie Kaffeemaschinen, Toaster und Mixer
Interne Verkabelung für Bürogeräte: Niederspannungsanschlüsse in Druckern, Scannern und Computer-Netzteilen
Hilfsschaltkreise für die Automobilelektronik: Interne Verkabelung für Autoladegeräte, Navigationsgeräte und Dashcams
Reparatur und Austausch für nordamerikanische Elektronik: Standard-Ersatzkabel für Reparaturen elektronischer Geräte in den USA und Kanada
Compliance-Zertifizierungen: UL

Leiter: Verzinntes, geglühtes Kupfer, feindrähtige Struktur.
Wichtige Drahtpaare: Entspricht UL2501, einschließlich:
1. USB 2.0 Differenzialpaar (D /D-)
2. USB 3.0 SuperSpeed TX-Differentialpaar (SSTX /SSTX-)
3. USB 3.0 SuperSpeed RX-Differentialpaar (SSRX /SSRX-)
4. Stromleitung (VBUS) und Erdungsleitung (GND)
Isoliermaterial: Polyethylen hoher Dichte oder geschäumtes Polyethylen, um eine Differenzimpedanz von 90 Ω zu erreichen.
Drahtpaarstruktur: Vier Differentialpaare, identisch in der Struktur mit UL2501, mit geschichteter unabhängiger Abschirmung.

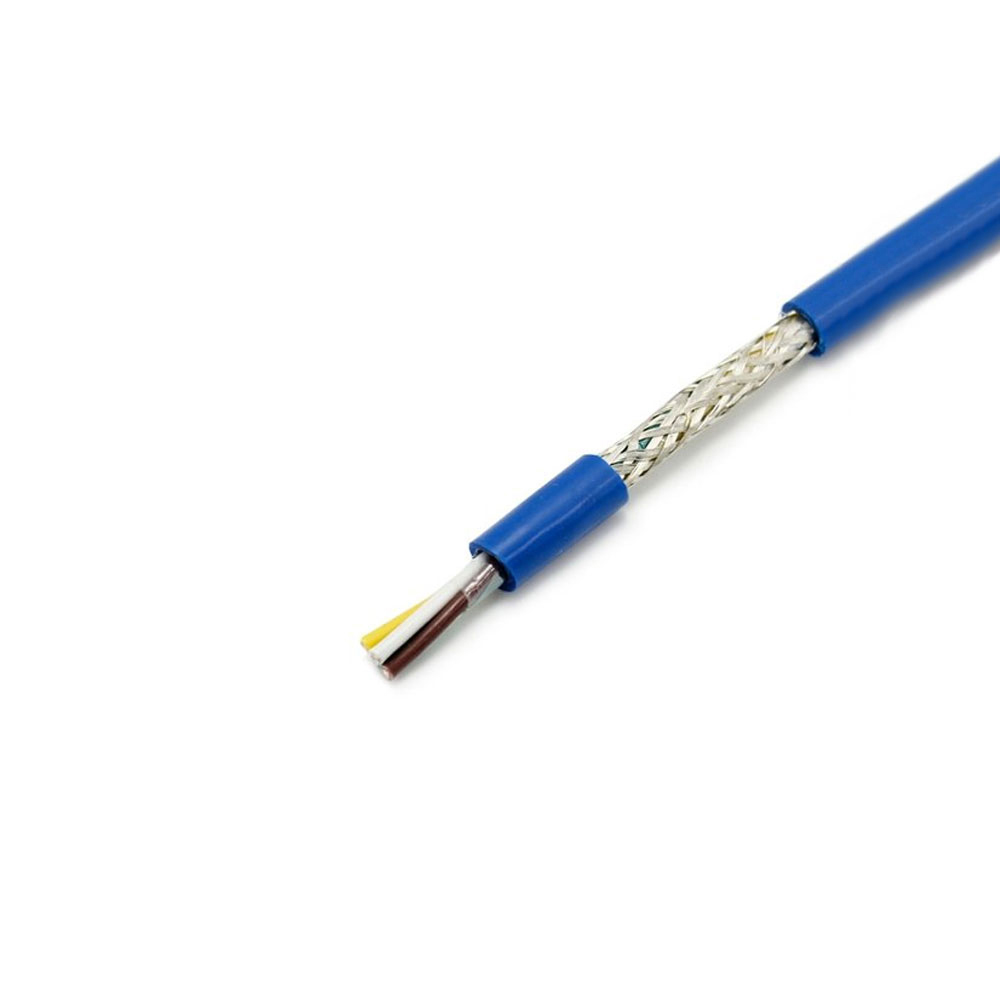

Schirmungsaufbau: Mehrschichtige Schirmung:
• Jedes SuperSpeed-Differentialpaar verfügt über eine unabhängige Abschirmung aus Aluminiumfolie.
• Gesamtabschirmung aus geflochtenem Kupfergeflecht (typischerweise ≥65 % Abdeckung).
Mantel: Polyvinylchlorid (PVC) oder flammhemmendes Polyolefin.
Charakteristische Impedanz: Differentialimpedanz: 90 Ω ±15 % (für SuperSpeed-Paare).
Nennspannung: 30 V DC (VBUS-Stromleitung).
Langzeitbetriebstemperatur:** 60 °C bis 80 °C.
Datenübertragungsrate: USB 3.0: 5 Gbit/s (SuperSpeed); USB 2.0: 480 Mbit/s.
Maximale Länge: Empfohlen ≤3 Meter.
Gleichstromwiderstand: Strenge Anforderungen an VBUS- und GND-Leiter, um die Stromversorgungsfähigkeit sicherzustellen (900 mA bei 5 V).
